Questões sobre Sistema de Potência

Considere um sistema de potência que apresenta 4 (quatro) barras. Todas as barras apresentam admitâncias para a terra e denominadas por y_io, onde o sub-índice i é o número da própria barra (por exemplo, y₃₀ é a admitância para a terra na barra 3). As barras 1, 2 e 3 estão ligadas entre si por linhas de transmissão cujas admitâncias são denominadas por y_ij, onde os sub-índices i e j são os números das barras (por exemplo, y₂₃ é a admitância da linha que liga a barra 2 à barra 3). A barra 4 só está ligada com a barra 3. Pode-se afirmar que os elementos Y₃₄ e Y₃₃ da matriz admitância nodal têm, respectivamente, as expressões;

• A.

  Y₃₄ = +y₃₄ e Y₃₃ = y₃₀ – y₁₃ – y₂₃ – y₃₄;

• B.

  Y₃₄ = –y₃₄ e Y₃₃ = y₃₀ + y₁₃ + y₂₃ + y₃₄;

• C.

  Y₃₄ = +y₃₄ e Y₃₃ = y₃₀ + y₁₃ + y₂₃ + y₃₄;

• D.

  Y₃₄ = –y₃₄ e Y₃₃ = y₃₀ – y₁₃ – y₂₃ – y₃₄;

• E.

  Y₃₄ = +y₃₄ e Y₃₃ = –y₃₀ + y₁₃ + y₂₃ + y₃₄.

É possível determinar o balanço energético de um sistema elétrico de potência interligado por meio da seguinte equação:

• A.

  Geração – Perdas = Carga;

• B.

  Geração ± Intercâmbio – Perdas = 0;

• C.

  Geração ± Intercâmbio = Perdas + Carga;

• D.

  Geração – Perdas + Carga = 0;

• E.

  Geração ± Intercâmbio + Perdas = Carga.

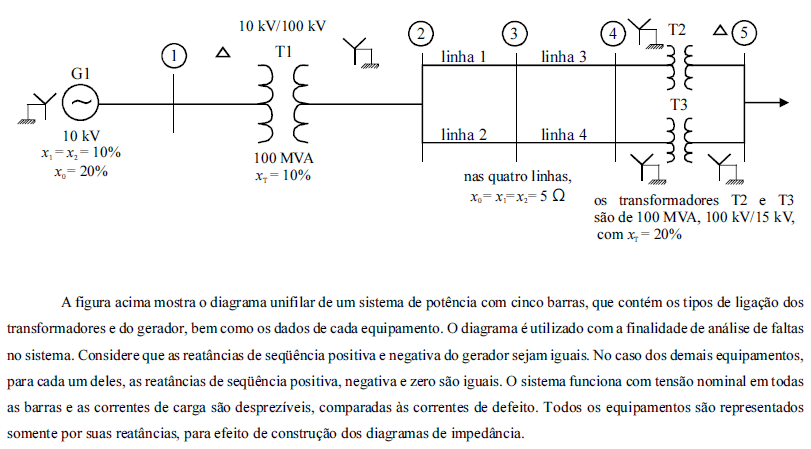

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

• C. Certo
• E. Errado

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

A corrente de curto-circuito monofásico na barra indicada por 1 depende do valor da reatância de seqüência zero do gerador, porém essa dependência não existiria caso o tipo de falta fosse fase-fase.

• C. Certo
• E. Errado

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

Uma falta trifásica na barra em que está conectado o gerador apresentaria intensidade de corrente igual a 10 pu.

• C. Certo
• E. Errado

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

Uma falta trifásica na barra indicada por 3 apresentaria menor intensidade de corrente que uma falta do mesmo tipo na barra indicada por 5 .

• C. Certo
• E. Errado

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

Com os dados apresentados no diagrama unifilar não é possível calcular a corrente de curto-circuito fase-fase-terra na barra indicada por 5 , pois o transformador T2 tem um dos lados ligado em triângulo, o qual está do lado de uma carga.

• C. Certo
• E. Errado

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

A maior intensidade de corrente de curto-circuito na barra indicada por 1 ocorre para o tipo de falta fase-terra.

• C. Certo
• E. Errado

A impedância base, em Ω, no lado das linhas de transmissão mostradas no texto é igual a

• A.

  10.

• B.

  100.

• C.

  200.

• D.

  500.

Ainda tendo o texto como referência e com relação a um curto-circuito fase-terra na barra 3, julgue os itens a seguir.

I A corrente de falta não é afetada pela reatância de aterramento xN.

II A corrente de curto-circuito na barra 3 apresenta menor intensidade do que a corrente do mesmo tipo de falta na barra 4.

III Uma vez calculada a intensidade da corrente de curtocircuito fase-terra em pu, o seu valor, em ampères, pode ser calculado multiplicando-se o valor dessa intensidade de corrente em pu por  .

IV A intensidade da corrente de falta não é afetada pelas reatâncias das linhas de transmissão.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e III.

• C.

  II e III.

• D.

  III e IV.
