Questões sobre Sistema de Potência

Considere uma linha de transmissão trifásica, circuito simples, de 60 Hz, com 100 km de comprimento. No terminal da linha está conectada uma carga de 10 MVA, com fator de potência 0,8 atrasado a uma tensão de 100 kV.

Dados da linha:

R = 0,1 Ω/km

L = 2,5 mH/km

C = 0,01 μF/km

O valor do SIL (surge impedance loading) desta linha, em MW, é

• A. 10
• B. 20
• C. 25
• D. 40
• E. 100

• A. j4,2
• B. j5,53
• C. – j5,53
• D. – j10,5
• E. – j12,47

Curto-circuitos simétricos em sistemas elétricos são fenômenos que estão inseridos dentro do problema de transitórios meio-rápidos em sistemas de potência, ocorrendo, em sua maioria, nas linhas de transmissão expostas. O curto-circuito simétrico, envolvendo as três fases, é considerado o mais crítico dentre os demais tipos de curto. Com base nesse cenário, afirma-se que a(s)

• A. importância do conhecimento das correntes e tensões de curto-circuito em um sistema está associada ao dimensionamento da capacidade de interrupção de disjuntores, baseando-se em uma condição média de severidade, visando a aliar aspectos técnicos e econômicos simultaneamente.
• B. ocorrência de uma falta simétrica em uma determinada barra do sistema faz com que sua tensão seja reduzida instantaneamente, havendo contribuição das barras adjacentes nesse defeito, e impedâncias das linhas conectadas à barra em curto serão um dos fatores que influenciarão nas correntes de falta.
• C. impedância de Thevenin equivalente do restante do sistema, desconsiderando a barra sob defeito, tem característica predominantemente resistiva, ao se aplicar o teorema de Thevenin na ocorrência de um curto-circuito simétrico.
• D. capacidade de uma determinada barra em manter sua tensão, na ocorrência de um curto-circuito simétrico, depende de seu nível de falta, sendo que a inserção artificial de impedâncias de aterramento não influi no nível de falta, ocasionando a redução das correntes de curto.
• E. tensões em algumas barras da rede serão reduzidas durante a ocorrência do curto-circuito, sendo que o valor desta redução dependerá do nível de falta das barras, definido pelo quociente da tensão antes da falta e da corrente após a falta.

• A. I –P, II – Q, III – R.
• B. I –P, II – R, III – Q.
• C. I –Q, II – P , III – R.
• D. I –Q, II – R, III – P.
• E. I –R, II – P , III – Q.

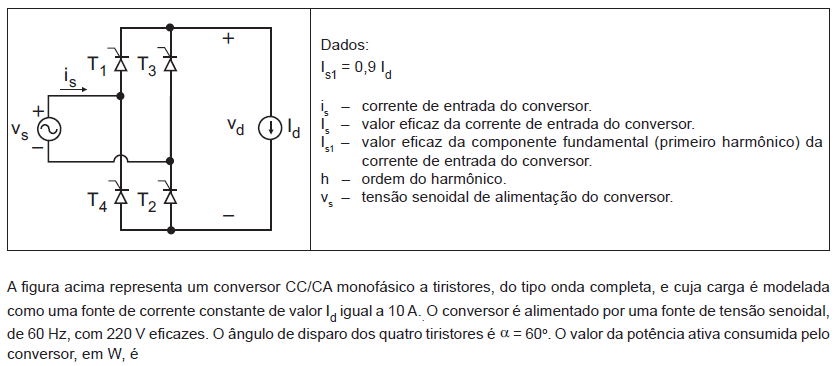

• A. 2200
• B. 1100
• C. 990
• D. 500
• E. 350

• A.

  600

• B.

  800

• C.

  1.200

• D.

  1.800

• E.

  2.000

• A.



• B.



• C.



• D.



• E.



As turbinas a vapor são máquinas capazes de aproveitar a energia interna do vapor e convertê-la em energia cinética, através do escoamento do vapor pelas palhetas móveis. Em geral, nas aplicações de geração de energia elétrica, no nível de Sistemas Elétricos de Potência (SEP), as turbinas a vapor empregadas são de

• A.

  condensação com múltiplos estágios .

• B.

  condensação com um único estágio.

• C.

  contrapressão com múltiplos estágios.

• D.

  contrapressão com um único estágio.

• E.

  evaporação com único estágio.

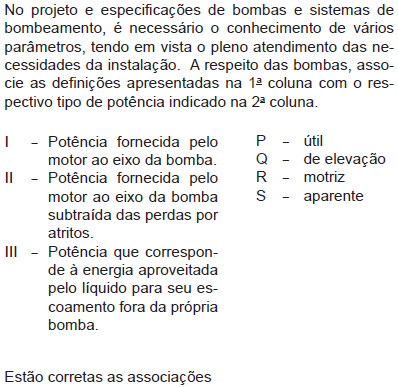

• A.

  I - P , II - Q , III - S.

• B.

  I - Q , II - R , III - P.

• C.

  I - R , II - P , III - Q.

• D.

  I - R , II - Q , III - P.

• E.

  I - S , II - P , III - R.

A redução de nós ou barras é muito importante em análise de sistemas de potência. Consiste em eliminar, convenientemente, linhas e colunas das matrizes de admitância ou impedância nodal (Ybar ou Zbar). A matriz modificada é conhecida em estudos de sistemas de potência, como

• A.

  Redução de Bohr.

• B.

  Matriz Induzida de Lenn.

• C.

  Redução de Kron.

• D.

  Matriz de Thevenin.

• E.

  Arranjo de Ohm.
