Questões sobre Sistema de Potência

O domínio da eletrônica industrial pode ser subdividido em eletrônica de potência e eletrônica de regulação e comando. A eletrônica de potência é a aplicação de dispositivos semicondutores em sistemas elétricos de potência. Por meio dos dispositivos semicondutores de potência, associados a outros circuitos eletrônicos, podem-se acionar e controlar diversos tipos de cargas industriais. A amplificação da potência e a potência dos dispositivos envolvidos são preponderantes.

A partir do texto acima, julgue os itens a seguir.

Os inversores são conversores estáticos que operam nos quatro quadrantes do plano tensão-corrente, sendo amplamente utilizados no domínio da tração elétrica a corrente contínua em trens, veículos leves sobre trilhos, trólebus e veículos elétricos a bateria, como locomotivas de minas, empilhadeiras e automóveis.

• C. Certo
• E. Errado

O domínio da eletrônica industrial pode ser subdividido em eletrônica de potência e eletrônica de regulação e comando. A eletrônica de potência é a aplicação de dispositivos semicondutores em sistemas elétricos de potência. Por meio dos dispositivos semicondutores de potência, associados a outros circuitos eletrônicos, podem-se acionar e controlar diversos tipos de cargas industriais. A amplificação da potência e a potência dos dispositivos envolvidos são preponderantes.

A partir do texto acima, julgue os itens a seguir.

Os controladores de tensão AC (AC-AC) convertem uma tensão AC fixa em uma tensão AC variável na mesma frequência. Há dois métodos básicos utilizados em controladores de tensão AC: controle liga-desliga e controle de fase. São utilizados no controle de luminosidade, em aparelhos monofásicos como fogões e aquecedores elétricos, no controle de velocidade de motores assíncronos trifásicos e em compensadores estáticos de reativos.

• C. Certo
• E. Errado

A respeito de contactores elétricos, julgue os itens a seguir.

Os contactores elétricos são os principais elementos de comandos eletromecânicos, podendo ser empregados tanto em aplicações em CA quanto em CC.

• C. Certo
• E. Errado

A respeito de contactores elétricos, julgue os itens a seguir.

Um contactor pode ser comandado manualmente ou a distância, mediante circuito de comando adequadamente ajustado.

• C. Certo
• E. Errado

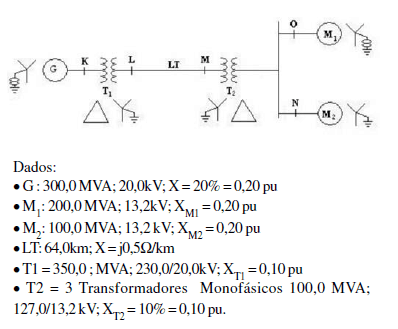

Analise o sistema de potência da figura abaixo:

Se os motores demandarem 120 e 60 MVA a 13,2 kV, a tensão real nos terminais do Gerador, em KV, é

• A.

  17,670 11,12

• B.

  19,660 13,23

• C.

  21,670 11,12º;

• D.

  23,660 13,23

• E.

  24,625 13,23º

A figura acima apresenta um circuito ativo, utilizado na implementação de compensadores de primeira ordem de atraso de fase ou de avanço de fase. O amplificador operacional do circuito pode ser considerado como ideal. Para que o pólo da função de transferência do compensador esteja localizado em s = -5, a resistência de R, em  deverá ser

• A. 0,5
• B. 1,0
• C. 2,0
• D. 5,0
• E. 8,0

A respeito da representação de cargas em sistemas de potência para fins de estudos de fluxo de carga em regime permanente, julgue os itens seguintes.

Em uma carga que tenha a sua parte ativa modelada, em função do módulo da tensão V, por meio de um polinômio quadrático P = aV² + bV + c, o coeficiente a, na expressão de P, representa a parcela da carga que é representada por impedância constante.

• C. Certo
• E. Errado

A respeito da representação de cargas em sistemas de potência para fins de estudos de fluxo de carga em regime permanente, julgue os itens seguintes.

É inadequado representar a parte reativa das cargas por impedância constante, porque, para esse tipo de modelagem, as tensões crescem além de taxas toleráveis.

• C. Certo
• E. Errado

A respeito de curtos-circuitos em sistemas elétricos de potência, julgue os itens a seguir. Para o cálculo de faltas fase-fase-terra (bifásica-terra), não é necessário conhecer o modo como os enrolamentos dos transformadores de potência estão ligados. No entanto, é necessário saber se algum dos enrolamentos possui aterramento.

• C. Certo
• E. Errado

Para a estimativa de cálculo da regulação de tensão de transformadores de elevadas potência e tensão, operando nas condições nominais, é suficiente utilizar um modelo que contenha somente:

• A.

  sua resistência equivalente;

• B.

  sua reatância de dispersão equivalente;

• C.

  seus parâmetros transversais;

• D.

  sua resistência equivalente e seus parâmetros transversais;

• E.

  sua reatância de dispersão equivalente e seus parâmetros transversais.
