Questões sobre Subestações e Equipamentos Elétricos

Considere a situação em que é necessário realizar trabalhos de manutenção preventiva no lado de 13,8 kV de uma rede elétrica que supre um transformador abaixador. Considere, ainda, que os trabalhos devem ser executados com a rede energizada, uma vez que, no lado de baixa tensão desse transformador, são atendidas instalações de um CPD, e a interrupção do serviço de eletricidade, embora não leve ao desligamento do CPD, compromete a sua confiabilidade de operação. Com relação aos trabalhos nessa rede de alta tensão, julgue os itens subsequentes.

O trabalho de manutenção poderá ser realizado por um único eletricista, desde que a previsão de duração do serviço seja inferior a meia hora.

• E. Errado
• C. Certo

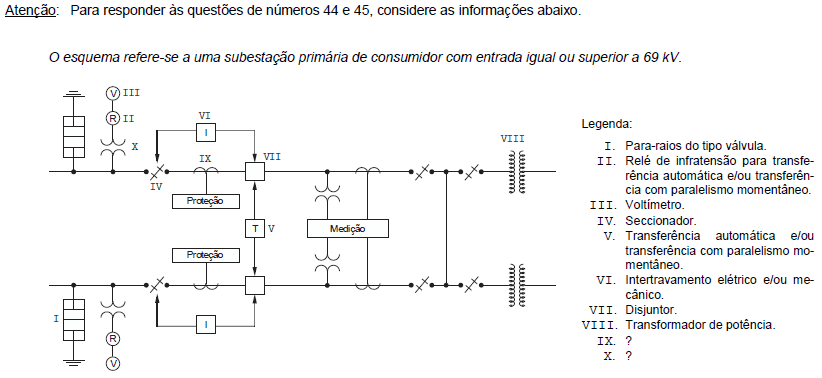

Considere a descrição:

Dispositivo cujo polo superior é conectado à fase da instalação e polo inferior é conectado ao aterramento. Internamente ele é composto de elementos de proteção à base de óxido de zinco, mantendo a isolação entre os polos, superior e inferior, desde que ele seja submetido a uma tensão inferior a sua tensão nominal, caso contrário, ele abre um caminho de baixa impedância entre os polos.

Trata-se do dispositivo identificado na legenda pelo número

• A.

  I.

• B.

  VI.

• C.

  V.

• D.

  II.

• E.

  VII.

Os dispositivos identificados por IX e X são, respectivamente,

• A.

  transformador de potencial e medidor de energia.

• B.

  transformador de corrente e isolador de tensão.

• C.

  transformador de corrente e transformador de potencial.

• D.

  religador automático e transformador de corrente.

• E.

  religador automático e centelhador.

Considerando a figura acima, que mostra um arranjo típico utilizado em subestações que apresentam níveis de tensão até 230 kV, julgue o item abaixo.

A figura ilustra uma configuração do tipo barra dupla com barra de transferência.

• C. Certo
• E. Errado

Determinada subestação de um sistema de transmissão em extra-alta tensão apresenta para-raios de ZnO instalados nas entradas de linhas de transmissão que chegam à subestação. A respeito desses equipamentos, julgue os itens que se seguem.

Além da porcelana e de componentes internos, como resistores não lineares e centelhadores, um para-raios contém um dispositivo de alívio de pressão, cuja função básica é disparar um nível de tensão definido, desviando, assim, eventuais surtos para a terra, e não para a parte interna do equipamento.

• C. Certo
• E. Errado

Determinada subestação de um sistema de transmissão em extra-alta tensão apresenta para-raios de ZnO instalados nas entradas de linhas de transmissão que chegam à subestação. A respeito desses equipamentos, julgue os itens que se seguem.

Há restrições técnicas na instalação de para-raios no interior das subestações, principalmente próximo a transformadores, portanto, qualquer para-raios, de ZnO ou convencional, deve ser instalado somente na entrada e na saída de linhas de transmissão.

• C. Certo
• E. Errado

Determinada subestação de um sistema de transmissão em extra-alta tensão apresenta para-raios de ZnO instalados nas entradas de linhas de transmissão que chegam à subestação. A respeito desses equipamentos, julgue os itens que se seguem.

Os centelhadores em para-raios atuam como limitadores de corrente de surto.

• C. Certo
• E. Errado

O trabalho de manutenção em sistemas elétricos desenergizados e liberados para o trabalho deve ser precedido dos procedimentos apropriados, apresentados a seguir:

I. constatação da ausência de tensão;

II. seccionamento;

III. proteção dos elementos energizados existentes;

IV. impedimento de reenergização;

V. instalação de aterramento temporário com equipotencialização dos condutores dos circuitos;

VI. instalação da sinalização de impedimento de reenergização.

Assinale a alternativa que apresenta a ordem correta desses procedimentos.

• A.

  II, IV, I, V, III e VI.

• B.

  VI, IV, I, V, III e II.

• C.

  III, IV, I, V, II e VI.

• D.

  I, IV, II, V, III e VI.

• E.

  IV, II, I, V, III e VI.

Assinale a alternativa correta acerca dos tipos de manutenção existentes.

• A.

  Manutenção preditiva é a manutenção planejada, que previne a correção de danos, após a sua ocorrência.

• B.

  Manutenção corretiva é o acompanhamento do estado dos equipamentos, baseado na análise histórica dos seus modos de operação, com o objetivo de predizer a ocorrência de eventuais danos.

• C.

  Manutenção corretiva é o acompanhamento do estado dos equipamentos, baseado na análise histórica dos seus modos de operação, com o objetivo de predizer a ocorrência de eventuais danos.

• D.

  Enquanto a manutenção preventiva é a manutenção planejada, que previne a correção de danos por meio da manutenção do estado operativo dos equipamentos, a manutenção preditiva consiste na análise histórica dos equipamentos de modo a predizer a ocorrência de danos.

• E.

  A manutenção corretiva é indicada para quaisquer equipamentos, pois apresenta custo bastante reduzido e permite que os equipamentos operem sempre próximo às suas condições nominais, reduzindo os índices de interrupção de operação.

• A.

  III, I, V, II, IV, VII e VI.

• B.

  II, I, V, III, IV, VII e VI.

• C.

  V, I, III, II, IV, VII e VI.

• D.

  V, II, III, I, IV, VII e VI.

• E.

  VI, I, V, II, IV, VII e III.
