Questões sobre Subestações e Equipamentos Elétricos

Em uma subestação elevadora, o dispositivo que é empregado para reduzir a tensão para níveis compatíveis aos dos instrumentos de medição é o

• A.

  transformador de potencial

• B.

  transformador de distribuição

• C.

  transformador de corrente

• D.

  relé de sobretensão

• E.

  relé de subtensão

Subestações elevadoras são responsáveis pela conexão do sistema de geração de uma usina termelétrica ao sistema de transmissão de energia.

Dentre os equipamentos existentes nessas subestações, são responsáveis pela manobra e proteção dos circuitos na ocorrência, como, por exemplo, de curtos, os(as)

• A.

  disjuntores de potência

• B.

  transformadores de potencial

• C.

  transformadores de corrente

• D.

  muflas terminais

• E.

  chaves seccionadoras

A energia gerada em uma termelétrica é transmitida ao consumidor após a elevação de sua tensão. A elevação da tensão se dá por meio de uma subestação elevadora, que é dotada de vários componentes. Os equipamentos que, em regime permanente, têm a finalidade de controlar as tensões nos barramentos são os

• A.

  capacitores em série

• B.

  reatores em derivação

• C.

  relés em derivação

• D.

  transformadores

• E.

  transformadores de potencial

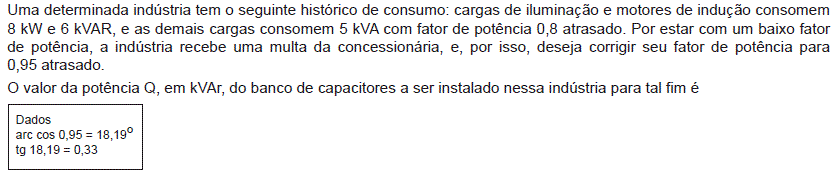

• A.

  4,0 < Q < 5,0

• B.

  5,0 < Q < 6,0

• C.

  6,0 < Q < 7,0

• D.

  7,0 < Q < 8,0

• E.

  8,0 < Q < 9,0

Com relação aos critérios de dimensionamento de subestações para sistemas de transmissão, julgue os itens subsequentes, considerando a rede básica do SIN.

Sendo a tensão nominal do sistema de transmissão igual a 230 kV, a tensão de operação máxima admitida em regime permanente para barramento de subestação com esse nível de tensão não deve superar 235 kV.

• C. Certo
• E. Errado

Com relação aos critérios de dimensionamento de subestações para sistemas de transmissão, julgue os itens subsequentes, considerando a rede básica do SIN.

Os barramentos de uma subestação devem ser dimensionados assumindo-se que nenhum de seus equipamentos, como os disjuntores, fique indisponível; dessa forma, assegura-se que, ao ocorrer o maior nível de curto-circuito na subestação, todos os barramentos suportarão a corrente de curto-circuito esperada.

• C. Certo
• E. Errado

Em uma subestação industrial, a corrente que circula no secundário de um transformador de corrente, TC 300 – 5 A, é igual a 4 A, para uma carga especifica. Este TC apresenta um erro de relação de transformação devido a vários fatores, da ordem de 105%. Consequentemente, o valor da corrente, em ampères, que circula no enrolamento primário desse TC é igual a

• A. 216
• B. 228
• C. 252
• D. 285
• E. 315

É INCORRETO o que se afirma em:

• A.

  Detector de chama − é sensível aos raios ultravioletas presentes na chama do fogo.

• B.

  Detector linear − é indicado para locais onde não é possível realizar detecção pontual (locais com grandes alturas e locais abertos).

• C.

  Detectores termovelocimétricos − são indicados para locais onde existem grandes correntes de ar.

• D.

  Detector térmico − é indicado para fogo com elevação de temperatura (quando a temperatura alcança um nível fixo). Indicado para sala de geradores, casa de máquinas, transformadores, entre outros.

• E.

  Detector pontual − a fumaça ou calor produzido no ambiente deverá passar por ele para sensibilizá-lo.

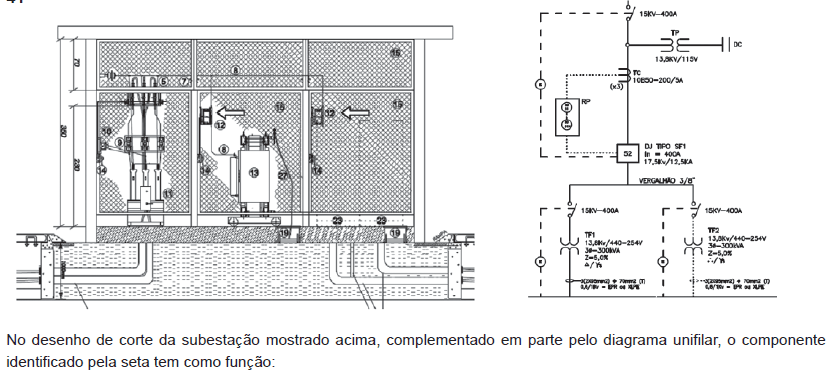

• A. isolar o transformador de potência para manutenção.
• B. isolar os relés de sobrecorrente 50/51/50N/51N.
• C. isolar o sistema de medição da concessionária.
• D. aterrar o disjuntor para manutenção.
• E. permitir o aterramento do transformador de potencial para medição.

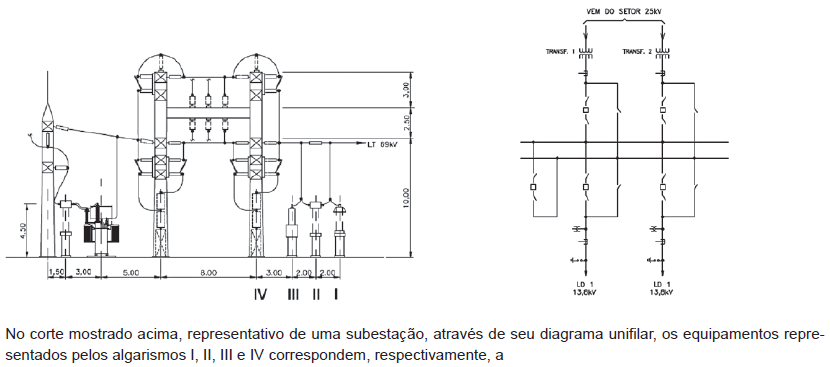

• A. capacitor, transformador de potencial, transformador de corrente e para-raio
• B. disjuntor, transformador de corrente, transformador de potencial e capacitor
• C. para-raio, transformador de corrente, transformador de potencial e disjuntor
• D. transformador de corrente, transformador de potencial, para-raio e disjuntor
• E. transformador de potencial, transformador de corrente, para-raio e disjuntor
