Questões sobre Subestações e Equipamentos Elétricos

Em uma instalação industrial a potência de curto-circuito na entrada da subestação e de aproximadamente 200 kVA, sendo 500 kVA a potência do trafo da subestação. Qual o valor aproximado da reatância (p.u) reduzida do sistema? Considere tensão de base=tensão de entrada do trafo e potência de base=potência do Trafo.

• A. 0,4.
• B. 0,8.
• C. 1,5.
• D. 2,5.

Conforme um projeto de uma nova subestação, foi previsto dois transformadores em paralelo com as seguintes especificações para este conjunto: 500kVA, 13800//220/127V, Z = 5% sob 13.8KV; In = 21/1312 A

Potência de Curto Circuito Informada pela Concessionária de Energia: 100 MVA. Diante das especificações acima, a capacidade de interrupção mínima dos disjuntores do quadro de distribuição deve ser de:

• A. 30 kA.
• B. 25 kA.
• C. 50 kA.
• D. 100 kA.

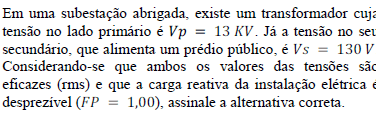

• A. A corrente eficaz (rms) no prim¨¢rio do transformador ser¨¢ de 3 A se a pot¨ºncia m¨¦dia fornecida ao pr¨¦dio p¨²blico for de 26 KW.
• B. A corrente eficaz (rms) no secund¨¢rio do transformador ser¨¢ de 250 A se a pot¨ºncia m¨¦dia fornecida ao pr¨¦dio p¨²blico for de 26 KW.
• C. A relação de espiras Np/Ns do transformador ¨¦ 150.
• D. A carga resistiva do circuito prim¨¢rio do transformador ser¨¢ 6.500 ¦¸ se a pot¨ºncia m¨¦dia fornecida ao pr¨¦dio p¨²blico for de 26 KW.
• E. A carga resistiva do circuito secund¨¢rio do transformador não ¨¦ poss¨ªvel de se calcular por falta de dados.

O projeto de um novo prédio comercial prevê que uma grande quantidade de carga elétrica será consumida, e que será necessária a instalação de uma subestação própria. Com relação a essa situação, julgue os itens subsecutivos. A equipe de eletricistas responsável pela montagem e manutenção da subestação necessitará de treinamento de segurança específico em sistemas elétricos de potência, conforme consta da norma regulamentadora NR10.

• C. Certo
• E. Errado

Acerca de arranjos típicos de subestações, julgue os itens seguintes. Em situações de emergência, as chaves de bypass em um arranjo de barra principal e transferência servem para conectar o barramento de transferência à terra, isolando-o do barramento principal.

• C. Certo
• E. Errado

O projeto de um novo prédio comercial prevê que uma grande quantidade de carga elétrica será consumida, e que será necessária a instalação de uma subestação própria. Com relação a essa situação, julgue os itens subsecutivos. O transformador de corrente deverá ser instalado em série, entre o transformador de potencial e o medidor de energia elétrica.

• C. Certo
• E. Errado

Acerca de arranjos típicos de subestações, julgue os itens seguintes. Em subestações com nível de tensão de 13,8 kV, não é recomendado o uso de arranjos com configuração barra dupla com disjuntor e meio, devido, entre outros fatores, aos custos elevados desse tipo de arranjo para subestações dessa natureza.

• C. Certo
• E. Errado

O projeto de um novo prédio comercial prevê que uma grande quantidade de carga elétrica será consumida, e que será necessária a instalação de uma subestação própria. Com relação a essa situação, julgue os itens subsecutivos. As dimensões físicas como altura, largura e comprimento do transformador de potência e do transformador de potencial utilizados na subestação são muito semelhantes, com variações inferiores a 10%.

• C. Certo
• E. Errado

O projeto de um novo prédio comercial prevê que uma grande quantidade de carga elétrica será consumida, e que será necessária a instalação de uma subestação própria. Com relação a essa situação, julgue os itens subsecutivos. O arranjo do tipo disjuntor-e-meio é o mais indicado para ser utilizado na subestação de prédio comercial, por apresentar confiabilidade e baixo custo de equipamentos e instalação.

• C. Certo
• E. Errado

O projeto de um novo prédio comercial prevê que uma grande quantidade de carga elétrica será consumida, e que será necessária a instalação de uma subestação própria. Com relação a essa situação, julgue os itens subsecutivos. No caso de o transformador ser removido para eventual manutenção, chaves secionadoras de abertura sem carga, tanto no primário quanto no secundário do transformador, deverão ser instaladas. No entanto, se essas chaves forem dotadas de um relé de impedância, não será necessário instalar um disjuntor na subestação, pois as chaves mais relé executarão a mesma função do disjuntor.

• C. Certo
• E. Errado
