Questões sobre Subestações e Equipamentos Elétricos

Um trabalho de manutenção deverá ser realizado em uma instalação elétrica de alta tensão de uma determinada companhia de energia elétrica. Acerca desse tipo de trabalho, julgue os itens a seguir.

Em um trabalho de manutenção preventiva em um transformador, um local adequado para utilização como ponto de aterramento móvel temporário é o neutro do equipamento.

• C. Certo
• E. Errado

Planejou-se a construção de uma subestação de transmissão em um determinado local, tendo como finalidade a manobra de equipamentos e a elevação do nível de tensão. A elevação da tensão possibiltará a transmissão de considerável bloco de energia. Em relação à operação dessa subestação, julgue os itens seguintes.

Por ser do tipo elevadora, a subestação pode prescindir da existência de serviço auxiliar, porque o suprimento do local pode ser realizado a partir de rede elétrica ligada diretamente no lado da menor tensão da subestação.

• C. Certo
• E. Errado

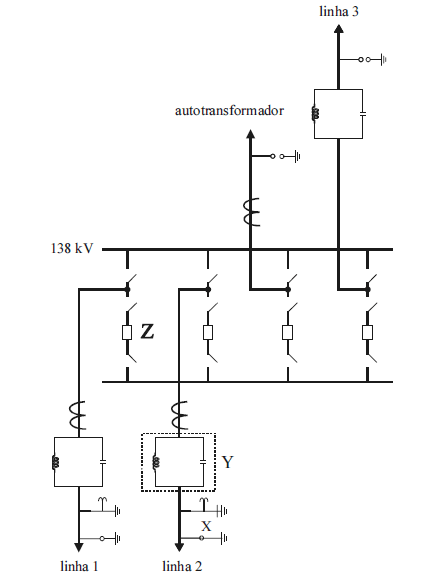

Com base no desenho acima, que mostra o diagrama unifilar da parte em 138 kV de uma subestação de transmissão cujas tensões são 230 kV e 138 kV, julgue as associações propostas nos itens subseqüentes, quanto à simbologia dos equipamentos indicados por X, Y e Z (o elemento Y corresponde à indicação interna do retângulo pontilhado).

X – pára-raios

• C. Certo
• E. Errado

Com base no desenho acima, que mostra o diagrama unifilar da parte em 138 kV de uma subestação de transmissão cujas tensões são 230 kV e 138 kV, julgue as associações propostas nos itens subseqüentes, quanto à simbologia dos equipamentos indicados por X, Y e Z (o elemento Y corresponde à indicação interna do retângulo pontilhado).

Y – compensador estático de reativo

• C. Certo
• E. Errado

Com base no desenho acima, que mostra o diagrama unifilar da parte em 138 kV de uma subestação de transmissão cujas tensões são 230 kV e 138 kV, julgue as associações propostas nos itens subseqüentes, quanto à simbologia dos equipamentos indicados por X, Y e Z (o elemento Y corresponde à indicação interna do retângulo pontilhado).

Z – disjuntor

• C. Certo
• E. Errado

Planejou-se a construção de uma subestação de transmissão em um determinado local, tendo como finalidade a manobra de equipamentos e a elevação do nível de tensão. A elevação da tensão possibiltará a transmissão de considerável bloco de energia. Em relação à operação dessa subestação, julgue os itens seguintes.

Se existir banco de capacitores em derivação (shunt) na subestação, a ligação desses equipamentos ao barramento apropriado somente será possível se o referido barramento estiver operando, no mínimo, com a tensão nominal.

• C. Certo
• E. Errado

Uma rede trifásica equilibrada e simétrica alimenta uma carga também equilibrada, cuja tensão de linha é igual a 380 V. Sabe-se que a carga absorve potência de 3,8 kW com fator de potência unitário. A respeito do funcionamento da carga conectada à rede elétrica, julgue os itens que se seguem.

A potência aparente da carga é igual a 3,8 kVA.

• C. Certo
• E. Errado

Uma rede trifásica equilibrada e simétrica alimenta uma carga também equilibrada, cuja tensão de linha é igual a 380 V. Sabe-se que a carga absorve potência de 3,8 kW com fator de potência unitário. A respeito do funcionamento da carga conectada à rede elétrica, julgue os itens que se seguem.

Se a carga estiver ligada em triângulo, a corrente de linha que é fornecida pela rede será aproximadamente igual a 3,3 A.

• C. Certo
• E. Errado

No que se refere a procedimentos gerais de manutenção preventiva e corretiva em equipamentos eletrônicos, julgue os itens subseqüentes.

Na verificação de cabos para comunicação de dados ponto-a-ponto entre equipamentos, o contato elétrico deve ser verificado pino-a-pino; por exemplo, o pino n.º 1 de um lado do cabo deve estar conectado ao mesmo pino n.º 1 da outra extremidade.

• C. Certo
• E. Errado

No que se refere a procedimentos gerais de manutenção preventiva e corretiva em equipamentos eletrônicos, julgue os itens subseqüentes.

Quando for manipular placas com circuitos integrados sensíveis a descarga eletrostática, é necessário que o técnico fique eletricamente isolado do ambiente, ou seja, sem nenhum contato elétrico direto com móveis e utensílios.

• C. Certo
• E. Errado
