Questões sobre Subestações e Equipamentos Elétricos

Julgue os itens a seguir, acerca de equipamentos elétricos.

Considerando o tipo de construção do elemento térmico, os disjuntores podem ser do tipo sem compensação térmica.

• C. Certo
• E. Errado

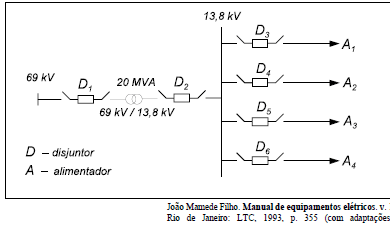

A figura acima mostra o diagrama unifilar de um sistema elétrico para suprir quatro alimentadores em 13,8 kV a partir de um transformador. O lado primário desse transformador apresenta tensão nominal de 69 kV e o secundário, de 13,8 kV. A potência nominal do transformador é igual a 20 MVA e a sua impedância — de natureza puramente reativa — é igual a 10% nas bases nominais de tensão e de potência do equipamento. A potência de curto-circuito trifásica no barramento de 69 kV é igual a 500 MVA. A partir dessas informações, julgue os itens a seguir.

Considerando os dados nominais de tensão e de potência do transformador como bases, a corrente de curto-circuito trifásico na barra de 13,8 kV do transformador é superior a 6,5 pu.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico para suprir quatro alimentadores em 13,8 kV a partir de um transformador. O lado primário desse transformador apresenta tensão nominal de 69 kV e o secundário, de 13,8 kV. A potência nominal do transformador é igual a 20 MVA e a sua impedância — de natureza puramente reativa — é igual a 10% nas bases nominais de tensão e de potência do equipamento. A potência de curto-circuito trifásica no barramento de 69 kV é igual a 500 MVA. A partir dessas informações, julgue os itens a seguir.

A potência de curto-circuito trifásico no lado de 13,8 kV do transformador é superior a 500 MVA, em razão da presença dos quatro alimentadores.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico para suprir quatro alimentadores em 13,8 kV a partir de um transformador. O lado primário desse transformador apresenta tensão nominal de 69 kV e o secundário, de 13,8 kV. A potência nominal do transformador é igual a 20 MVA e a sua impedância — de natureza puramente reativa — é igual a 10% nas bases nominais de tensão e de potência do equipamento. A potência de curto-circuito trifásica no barramento de 69 kV é igual a 500 MVA. A partir dessas informações, julgue os itens a seguir.

Para quaisquer bases não-nulas de potência e de tensão utilizadas nesse sistema, a relação entre a corrente de base no lado de baixa tensão do transformador e a corrente de base no lado de alta tensão é igual a

• C. Certo
• E. Errado

Para avaliar as potências de curto-circuito monofásico e trifásico em uma subestação, um engenheiro precisa calcular as correntes de curto-circuito fase-terra (monofásico) e trifásico, respectivamente, para o local onde é representada a subestação no sistema elétrico de potência. Todas as informações necessárias para a realização dos cálculos são disponíveis. Considere que na representação da rede elétrica, para efeito de cálculo de curtocircuito, todas as impedâncias são aproximadas por suas respectivas componentes reativas. Em relação aos dados para essa avaliação, julgue os itens que se seguem.

O cálculo da corrente de curto-circuito fase-terra na barra representativa da subestação é afetado pela reatância equivalente de seqüência zero da barra.

• C. Certo
• E. Errado

Para avaliar as potências de curto-circuito monofásico e trifásico em uma subestação, um engenheiro precisa calcular as correntes de curto-circuito fase-terra (monofásico) e trifásico, respectivamente, para o local onde é representada a subestação no sistema elétrico de potência. Todas as informações necessárias para a realização dos cálculos são disponíveis. Considere que na representação da rede elétrica, para efeito de cálculo de curtocircuito, todas as impedâncias são aproximadas por suas respectivas componentes reativas. Em relação aos dados para essa avaliação, julgue os itens que se seguem.

A corrente de curto-circuito trifásico é bastante sensível ao tipo de aterramento do(s) transformador(es) de potência na subestação.

• C. Certo
• E. Errado

Julgue os itens a seguir, acerca dos componentes de uma rede de energia elétrica.

Bancos de capacitores podem ser utilizados com a finalidade de compensação de reativo na rede elétrica, principalmente em barras com tensões criticamente baixas.

• C. Certo
• E. Errado

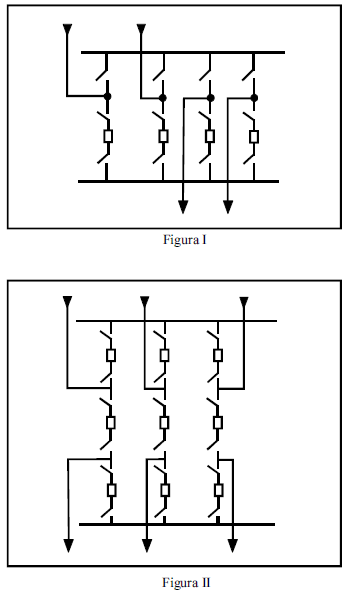

As figuras I e II acima mostram dois arranjos de subestações. A respeito desses arranjos, julgue os itens subseqüentes.

No arranjo da figura I, é necessária a desenergização dos barramentos para se realizar manutenção em qualquer dos disjuntores.

• C. Certo
• E. Errado

As figuras I e II acima mostram dois arranjos de subestações. A respeito desses arranjos, julgue os itens subseqüentes.

O arranjo da figura II é conhecido como arranjo em disjuntor-e-meio.

• C. Certo
• E. Errado

Um trabalho de manutenção deverá ser realizado em uma instalação elétrica de alta tensão de uma determinada companhia de energia elétrica. Acerca desse tipo de trabalho, julgue os itens a seguir.

Deve ser dada atenção especial quando da utilização de aparelhos de medição que possam gerar tensões elevadas.

• C. Certo
• E. Errado
