Questões sobre Subestações e Equipamentos Elétricos

No que se refere a procedimentos gerais de manutenção preventiva e corretiva em equipamentos eletrônicos, julgue os itens subseqüentes.

O teste de transistores deve ser realizado diretamente no circuito usando-se um multímetro, sem que o dispositivo tenha de ser retirado da placa.

• C. Certo
• E. Errado

No que se refere a procedimentos gerais de manutenção preventiva e corretiva em equipamentos eletrônicos, julgue os itens subseqüentes.

A pasta térmica, que deve ser de material isolante, tem como objetivo garantir um bom contato térmico entre dispositivos eletrônicos de potência e o dissipador de calor. Toda vez que o dispositivo for removido e a pasta térmica estiver ressecada, faz-se necessário limpar as partes e colocar uma nova porção de pasta térmica.

• C. Certo
• E. Errado

No que se refere a procedimentos gerais de manutenção preventiva e corretiva em equipamentos eletrônicos, julgue os itens subseqüentes.

O álcool isopropílico é uma substância comumente usada para limpeza de componentes sensores de equipamentos eletrônicos.

• C. Certo
• E. Errado

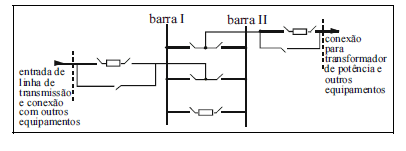

A figura acima mostra a configuração de um arranjo básico adotado em uma subestação de determinado sistema elétrico de potência, na forma de diagrama unifilar, no qual são destacadas as conexões entre barramentos, disjuntores e chaves seccionadoras. Com base nesse esquema, julgue os itens que se seguem.

Esse arranjo é adequado para utilização em subestações de níveis de tensão em 230 kV ou 345 kV.

• C. Certo
• E. Errado

A figura acima mostra a configuração de um arranjo básico adotado em uma subestação de determinado sistema elétrico de potência, na forma de diagrama unifilar, no qual são destacadas as conexões entre barramentos, disjuntores e chaves seccionadoras. Com base nesse esquema, julgue os itens que se seguem.

Nesse arranjo, as barras I e II são denominadas, respectivamente, barra principal e barra de transferência.

• C. Certo
• E. Errado

A figura acima mostra a configuração de um arranjo básico adotado em uma subestação de determinado sistema elétrico de potência, na forma de diagrama unifilar, no qual são destacadas as conexões entre barramentos, disjuntores e chaves seccionadoras. Com base nesse esquema, julgue os itens que se seguem.

O pára-raios é um dos equipamentos que devem ser eletricamente instalados entre os barramentos da subestação e a entrada de linha de transmissão.

• C. Certo
• E. Errado

De acordo com as funções que desempenham em subestações de alta-tensão, as chaves podem ser classificadas como seccionadoras de terra, de operação em carga e de aterramento rápido. Julgue os itens a seguir, no referente a chaves seccionadoras.

Essas chaves podem ser utilizadas para isolar equipamentos, tais como capacitores séries, disjuntores e reatores, para fins de manutenção.

• C. Certo
• E. Errado

De acordo com as funções que desempenham em subestações de alta-tensão, as chaves podem ser classificadas como seccionadoras de terra, de operação em carga e de aterramento rápido. Julgue os itens a seguir, no referente a chaves seccionadoras.

As chaves seccionadoras devem ser operadas especialmente quando a variação em seus terminais for de, pelo menos, 10% da tensão nominal do circuito onde estão instaladas.

• C. Certo
• E. Errado

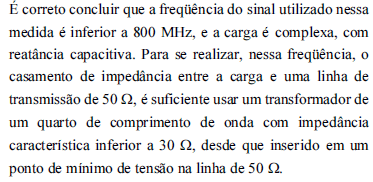

Com o objetivo de determinar os parâmetros da carga de um sistema e de se projetar uma rede de casamento de impedância para essa carga, foram realizadas medidas por meio de uma linha de transmissão fendida de impedância característica de 50 Ω. Considere que se obtiveram os seguintes resultados: distância de 9 cm entre a carga e o primeiro mínimo de tensão; distância de 21 cm entre dois mínimos sucessivos de tensão; coeficiente de onda estacionária na carga igual a 4. A partir dessas informações, julgue o item a seguir, assumindo perdas desprezíveis no sistema.

• C. Certo
• E. Errado

Com relação à proteção de subestação de energia elétrica, analise as afirmativas a seguir.

I Em uma subestação unitária com capacidade instalada menor ou igual a 300 kVA, a proteção geral na média tensão deve ser realizada por meio de um disjuntor acionado através de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro), ou por meio de chave seccionadora e fusível, sendo que, neste caso, adicionalmente, a proteção geral, na baixa tensão, deve ser realizada através de disjuntor.

II Em uma subestação com capacidade instalada maior que 300 kVA, a proteção geral na média tensão deve ser realizada exclusivamente por meio de um disjuntor acionado através de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro).

III Os dispositivos que garantem simultaneamente a proteção contra correntes de sobrecarga e contra correntes de curto-circuito devem poder interromper qualquer sobrecorrente menor ou igual à corrente de curto-circuito presumida no ponto em que o dispositivo está instalado. Tais dispositivos podem ser disjuntores acionados através de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro). Porém serão aceitos relés com princípio de funcionamento com retardo a líquido.

Das afirmativas acima:

• A. apenas I e II estão corretas.
• B. apenas I e III estão corretas.
• C. apenas II e III estão corretas.
• D. apenas III está correta.
• E. I, II e III estão corretas.
