Questões de Engenharia Elétrica da Fundação CESGRANRIO (CESGRANRIO)

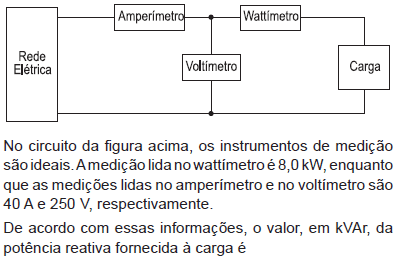

• A.

  0

• B.

  2

• C.

  4

• D.

  6

• E.

  8

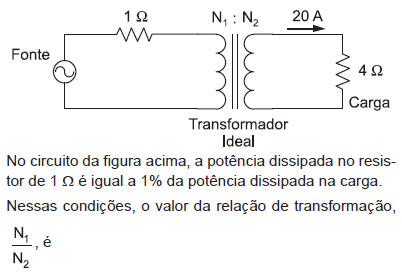

• A.

  1,6

• B.

  5,0

• C.

  10,0

• D.

  12,5

• E.

  16,0

• A.

  I

• B.

  II

• C.

  III

• D.

  I e II

• E.

  II e III

No circuito auxiliar da Figura 2, a contatora K1 deve ser acionada quando o motor for ligado na velocidade baixa, e as contatoras K2 e K3 devem ser acionadas quando o motor for ligado na velocidade alta. Quando o motor está desligado, nenhuma contatora deve ser acionada. Os contatos devem estar dispostos, no circuito auxiliar, no estado em repouso. Os blocos P e Q são contatos do SN1, e os blocos R e S são contatos do SN2. Dessa forma, quais devem ser os contatos utilizados em cada bloco, para que o circuito auxiliar da Figura 2 funcione adequadamente no acionamento proposto na Figura 1?

• A.



• B.



• C.



• D.



• E.



• A.

  2.355

• B.

  3.140

• C.

  3.920

• D.

  4.560

• E.

  4.710

Para corrigir o fator de potência nas instalações elétricas com motores de indução monofásicos, utilizam-se capacitores associados a esses motores. Nos arranjos apresentados, todos os capacitores possuem a mesma capacitância C. Qual desses arranjos fornecerá à rede elétrica a maior potência reativa capacitiva entre X e Y?

• A.



• B.



• C.



• D.



• E.



Um motor de indução trifásico, de rotor bobinado com torque máximo de 160 Nm, possui 8 polos e é alimentado por uma fonte de tensão alternada em 60 Hz. A reatância com o rotor bloqueado é 1,7 Ω, e a sua resistência é 0,4 Ω, ambas por fase. Para que o motor possa partir com carga no eixo, é necessário que o torque máximo se dê na partida.

Nesse caso, deve-se inserir uma resistência por fase, em Ω, no circuito do rotor, igual a

• A.

  1,7

• B.

  1,3

• C.

  1,0

• D.

  0,8

• E.

  0,4

Considere as afirmações abaixo com relação à Norma Regulamentadora de Segurança no Trabalho em Instalações e Serviços de Eletricidade – NR 10.

I - Dentro do seu objetivo e campo de aplicação, esta norma regulamentadora visa a garantir apenas a segurança e a saúde dos trabalhadores que, diretamente, interajam em instalações elétricas e em serviços com eletricidade.

II - As medidas de controle preconizadas por esta norma regulamentadora exigem que, em todas as intervenções em instalações elétricas, sejam adotadas medidas preventivas de controle do risco elétrico e de outros riscos adicionais, mediante técnicas de análise de risco.

III - A medida de proteção individual desta norma regulamentadora permite o uso de determinados adornos pessoais nos trabalhos com instalações elétricas ou em suas proximidades.

IV - Esta norma regulamentadora estabelece que o projeto elétrico deve defi nir a confi guração do esquema de aterramento e determina se é obrigatória ou não a interligação entre o condutor neutro e o de proteção e a conexão a terra das partes condutoras não destinadas à condução da eletricidade.

São corretas APENAS as afirmações:

• A.

  I e II

• B.

  I e III

• C.

  II e III

• D.

  II e IV

• E.

  I, II, IV

Uma prensa para secar filtros de óleo de transformadores necessita funcionar com um motor de indução trifásico de 440 V, 45 CV e 60 Hz com rotor em gaiola. Na partida, o motor fornece à carga um torque de 203 Nm e utiliza uma chave compensadora no tap de 65%. Com a compensadora, qual o torque aproximado, em newton-Metro, na partida?

• A.

  25

• B.

  71

• C.

  86

• D.

  132

• E.

  203

Nos estabelecimentos que possuem carga instalada superior a 75 kW, existe a obrigatoriedade mínima de documentação dos seguintes itens: procedimentos, instruções técnicas, segurança, inspeção, medições, EPI, comprovante de habilitação dos trabalhadores, resultados de testes de isolamento, certificações e relatórios técnicos.

O documento que contém esses itens é denominado

• A.

  certificado de aprovação

• B.

  memorial descritivo

• C.

  plano de emergência

• D.

  procedimentos de trabalho

• E.

  prontuário de instalações elétricas
