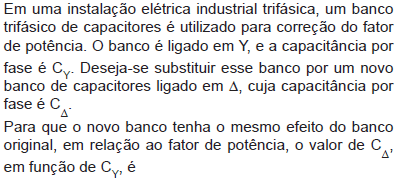

Um ar-condicionado de 220 V é ligado a uma tomada de 110 V, através de um transformador 220/110 V. Sabendo-se que a corrente drenada pelo ar-condicionado é de 10 A, então, a corrente, em ampère, drenada da tomada é

• A.

  1

• B.

  5

• C.

  15

• D.

  20

• E.

  30

Subestações elevadoras são responsáveis pela conexão do sistema de geração de uma usina termelétrica ao sistema de transmissão de energia.

Dentre os equipamentos existentes nessas subestações, são responsáveis pela manobra e proteção dos circuitos na ocorrência, como, por exemplo, de curtos, os(as)

• A.

  disjuntores de potência

• B.

  transformadores de potencial

• C.

  transformadores de corrente

• D.

  muflas terminais

• E.

  chaves seccionadoras

• A.



• B.



• C.

  3C_Y

• D.



• E.

  9(C_Y)²

A energia gerada em uma termelétrica é transmitida ao consumidor após a elevação de sua tensão. A elevação da tensão se dá por meio de uma subestação elevadora, que é dotada de vários componentes. Os equipamentos que, em regime permanente, têm a finalidade de controlar as tensões nos barramentos são os

• A.

  capacitores em série

• B.

  reatores em derivação

• C.

  relés em derivação

• D.

  transformadores

• E.

  transformadores de potencial

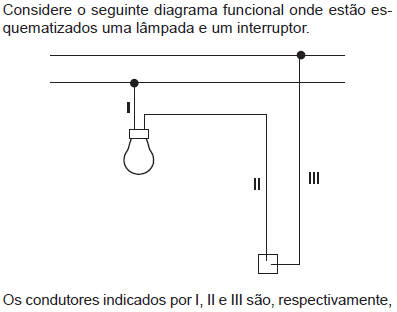

• A.

  fase, retorno e neutro

• B.

  retorno, neutro e fase

• C.

  retorno, fase e neutro

• D.

  neutro, fase e retorno

• E.

  neutro, retorno e fase

• A.



• B.



• C.



• D.



• E.



• A.

  gerador

• B.

  retificador

• C.

  disjuntor a óleo

• D.

  transformador de potência

• E.

  transformador de corrente

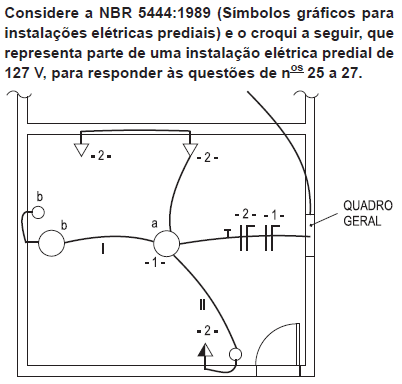

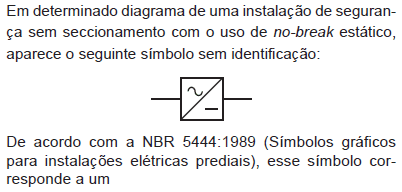

O quadro geral de luz e força, embutido, deve ser representado por

• A.



• B.



• C.



• D.



• E.

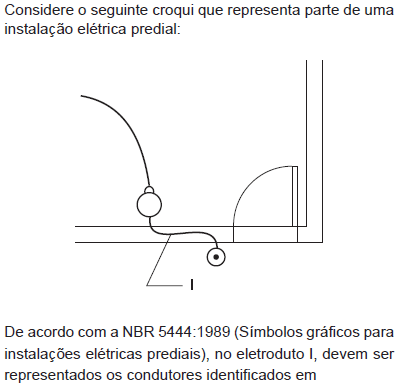

O diagrama unifilar completo do eletroduto I é

• A.



• B.



• C.



• D.



• E.

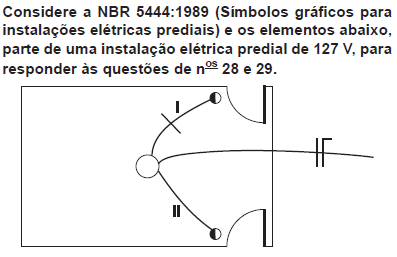

O diagrama unifilar completo para o eletroduto II é

• A.



• B.



• C.



• D.
