Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

O para-raios, localizado dentro de uma subestação predial, tem a função de

• A. escoar para o solo quaisquer surtos que advenham da linha elétrica.
• B. impedir a abertura da chave-faca com a presença de carga, sem que o disjuntor seja desligado.
• C. proteger a entrada da medição contra harmônicos que venham da alta tensão.
• D. abrir o circuito, a fim de proteger a instalação da propagação de falta.
• E. transformar a tensão de sua entrada para níveis seguros antes de atuar.

Um motor síncrono pode ser utilizado para absorção de reativos da rede, funcionando como um indutor, quando

• A. apresenta velocidade no eixo diferente da velocidade do campo girante.
• B. opera em modo sobre-excitado.
• C. parte sem auxílio, operando em carga.
• D. opera em modo subexcitado.
• E. perde sincronia com o campo no estator.

Um engenheiro eletricista foi encarregado de definir um tipo de motor a ser utilizado em uma aplicação que necessita de controle de velocidade tanto para partida quanto para operação, com torque elevado na partida e sem poluição da rede. Para atender à demanda, ele deve escolher um motor

• A. paralelo.
• B. compound.
• C. de fase dividida.
• D. de corrente alternada.
• E. de passos.

A respeito do grupo motor gerador (GMG) a diesel, assinale a opção correta.

• A. Para aumentar a vida útil do motor, recomenda-se que um GMG opere alimentando cargas que demandem do alternador potência que esteja muito abaixo da sua capacidade nominal.
• B. O alinhamento do centro dos eixos do motor e do gerador é essencial para o adequado funcionamento do GMG.
• C. Pressostato de óleo lubrificante é um componente que integra o sistema de acoplamento dos eixos do GMG.
• D. A potência de um motor GMG independe da sua rotação, já que esse tipo de motor aciona um gerador que deve gerar sinal de tensão à frequência 60 Hz.
• E. O sensor de frequência em um GMG a diesel tem a função de controlar o estado da ligação mecânica entre os eixos do alternador e do motor.

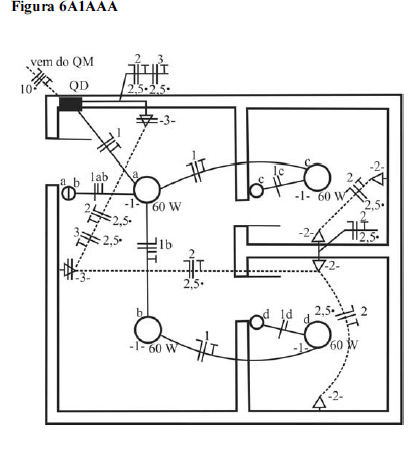

Com base na figura 6A1AAA, que ilustra uma planta baixa de um trecho de residência com a respectiva instalação elétrica, assinale a opção correta.

• A. O quadro de distribuição é alimentado por rede trifásica.
• B. Todas as tomadas são do tipo 2P+T.
• C. As lâmpadas são alimentadas pelo circuito 2.
• D. Todos os eletrodutos estão embutidos na laje.
• E. No cômodo onde está o QD, há dois interruptores de duas seções.

A partir da planta representada pela figura 6A1AAA, é possível identificar que

• A. há quatro luminárias fixadas na parede (tipo arandela).
• B. há quatro luminárias fixadas na parede (tipo arandela).
• C. o condutor em maior quantidade, em metros, é o da seção de 2,5 mm2.
• D. os condutores de proteção (terra) têm seção igual a 1,5 mm2.
• E. há seis tomadas no mesmo circuito.

A manutenção efetuada em intervalos predeterminados, com objetivo de reduzir a probabilidade de falha ou degradação do funcionamento de uma máquina, é denominada de

• A. detectiva.
• B. produtiva total.
• C. corretiva.
• D. preditiva.
• E. preventiva

Com relação à especificação de materiais, julgue os itens a seguir.

I A especificação do material deve explicitar o conjunto de elementos necessários para sua aplicação, com nível de precisão adequado para sua caracterização.

II No ato da compra, deverá ser observada a especificação completa do bem a ser adquirido, com a indicação de marca.

III Na especificação, devem ser exigidas do fornecedor informações sobre as condições de guarda e armazenamento do material.

IV As unidades de medida devem estar definidas na especificação do material.

Estão certos apenas os itens

• A. I e II.
• B. I e III.
• C. I e IV.
• D. II e III.
• E. II e IV.

Uma fresadora industrial que opera por 10 horas diárias apresentou as seguintes falhas (F) em determinado dia: F1 por 12 minutos; F2 por 25 minutos; F3 por 10 minutos; F4 por 20 minutos; e F5 por 23 minutos.

Nesse caso, o tempo médio, em minutos, entre as falhas foi igual a

• A. 10.
• B. 18.
• C. 25.
• D. 90.
• E. 102.

A respeito da caracterização e dos tipos de ensaios para certificação TTA (ensaios de tipo totalmente testados – type tested assembly) de centros de comando de motores (CCMs), assinale a opção correta.

• A. Para a realização do ensaio de propriedades dielétricas, é necessário que o CCM e seus componentes estejam desmontados.
• B. O ensaio de propriedades dielétricas tem os mesmos propósitos do ensaio de eficiência do circuito de proteção do CCM, ou seja, ambos verificam se as conexões expostas e os condutores estão interligados ao circuito de proteção.
• C. A avaliação dos limites de elevação de temperatura do painel do CCM é realizada por meio de um ensaio específico, cujo resultado é considerado satisfatório se o aumento de temperatura mantém-se dentro de valores definidos em norma.
• D. A avaliação dos limites de elevação de temperatura do painel do CCM é realizada por meio de um ensaio específico, cujo resultado é considerado satisfatório se o aumento de temperatura mantém-se dentro de valores definidos em norma.
• E. A verificação para certificar se as distâncias cumprem os valores especificados em norma, a fim de garantir a proteção das partes condutoras do CCM, é realizada no ensaio de funcionamento mecânico.
