Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

No que se refere à polarização de dielétricos, assinale a opção correta.

• A. Diferentemente dos materiais condutores, os dielétricos podem armazenar energia em seu interior.
• B. A polarização de dielétricos é um fenômeno reversível que ocorre independentemente da intensidade do campo atuante.
• C. Os átomos dos materiais dielétricos perdem espontaneamente elétrons, sendo, portanto, eletricamente desequilibrados.
• D. O campo magnético interage nos materiais dielétricos, dando origem a um ligeiro deslocamento no balanço das cargas positivas e negativas dentro do material para formar um dipolo magnético.
• E. A permissividade relativa do material, ou constante dielétrica, está inversamente relacionada à sua susceptibilidade elétrica.

A escolha do arranjo de uma subestação considera a flexibilidade requerida em termos de manobras e os custos. Assinale a opção que apresenta uma das desvantagens da escolha por um barramento simples.

• A. O chaveamento e o religamento automático exigem um grande número de disjuntores e operações.
• B. Se uma falta ocorre durante a manutenção de um disjuntor, pode-se separar o anel em duas seções.
• C. Se os circuitos não estiverem conectados em ambas as barras, perde-se metade dos circuitos por falha em um disjuntor, embora a outra metade continue funcionando, o que aumenta a confiabilidade.
• D. A ampliação do barramento não pode ser realizada sem a completa desenergização da subestação.
• E. O esquema de proteção é mais complexo quando comparado com outras topologias de arranjo para subestações.

Para testar um equipamento elétrico cujo circuito interno era desconhecido, conectou-se aos seus terminais uma fonte de tensão dada por v(t) = 5 cos(10πt + 10°)V. Como resultado, a corrente medida no equipamento, em regime permanente, foi i(t) = 2 cos(10πt + 41°)A.

A respeito dessas informações, assinale a opção correta.

• A. A amplitude da corrente medida no equipamento independe da frequência da tensão aplicada.
• B. O equipamento contém pelo menos um indutor.
• C. A tensão aplicada está adiantada com relação à corrente medida.
• D. A potência do equipamento varia a uma frequência de 5 Hz.
• E. O equipamento contém pelo menos um resistor e um capacitor.

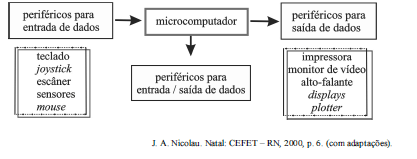

A partir da figura precedente, assinale a opção correta.

• A. Na ilustração apresentada, é possível identificar três periféricos de entrada que podem ser utilizados como periféricos de saída.
• B. Todos os periféricos são externos ao gabinete, elemento que delimita o microcomputador.
• C. O pendrive é um tipo de periférico misto, usado para entrada e saída de dados.
• D. O hardware do microcomputador consiste em algoritmos, enquanto o software é composto de objetos tangíveis, como circuitos integrados.
• E. O sistema operacional é um dispositivo lógico-físico que gerencia os dispositivos de entrada e saída do microcomputador, exceto a memória principal, localizada na CPU (central processing unit).

A escolha do disjuntor para proteger um circuito ou um equipamento leva em consideração diversos parâmetros, como nível de corrente e probabilidade de acionamentos. Acerca desse dispositivo, assinale a opção correta.

• A. No disjuntor a sopro magnético, fragmenta-se o arco em vários arcos menores, em série, nas várias fendas da câmara de extinção.
• B. Uma das desvantagens dos disjuntores a vácuo é a emissão de chamas.
• C. Os disjuntores de curva C não são indicados para equipamentos indutivos, com picos de corrente no momento da ligação.
• D. O disjuntor a óleo é o mais indicado para circuitos com maiores probabilidades de faltas.
• E. Os disjuntores de curva B são normalmente utilizados onde se esperam curtos-circuitos de alta intensidade.

Quando o circuito elétrico apresentado estiver operando em regime permanente senoidal, a amplitude, em volts, e a fase, em graus, da tensão no indutor serão, respectivamente, iguais a

• A. 30 e 165.
• B. 30 e –135.
• C. 30 e 135.
• D. 25 e -105.
• E. 25 e 165.

Uma instalação elétrica trifásica é composta por três cargas equilibradas. A primeira carga é constituída por motores de indução que absorvem 4,8 kW de potência ativa e 3,6 kVAr de potência reativa. A segunda é uma carga T, com potência e fator de potência desconhecidos. A terceira carga é um motor síncrono que funciona com fator de potência adiantado, demandando 5 kVA e gerando 4,6 kVAr. A instalação elétrica como um todo, compreendendo as três cargas, absorve 8 kW com fator de potência unitário.

Com base nessas informações, é correto afirmar que a carga T

• A. absorve 1 kVAr de potência reativa com fator de potência atrasado.
• B. absorve 3,2 kW de potência ativa com fator de potência atrasado.
• C. proporcionaria à instalação fator de potência atrasado se estivesse desligada.
• D. tem fator de potência unitário.
• E. é um banco de capacitores.

A partir do circuito apresentado e das correntes de malha nele indicadas, assinale a opção que apresenta a equação matricial cuja solução fornece o valor correto dessas correntes.

• A.
• B.
• C.
• D.



• E.

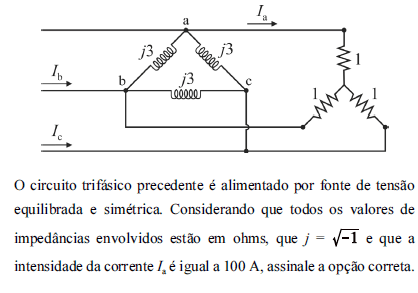

• A. A intensidade da corrente I_b é igual ao dobro da intensidade da corrente I_a.
• B. As correntes I_c e I_a estão em fase.
• C. A tensão de linha da fonte trifásica necessária para alimentar o circuito é igual a 100 V.
• D. A potência aparente que atende as duas cargas é superior a 40 kVA.
• E. As intensidades das correntes I_b e I_c são diferentes.

A transadmitância de curto-circuito, em siemens, do circuito elétrico linear de duas portas apresentado na figura, também conhecido como quadripolo, é igual a

• A. 1/2.
• B. 5/6.
• C. 1.
• D. -3/2.
• E. -1/2.
