Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Usando o método nodal e o de malhas, assinale a opção correta no que se refere à análise do circuito apresentado.

• A. Se o nó identificado por X for definido como o nó de referência, então a tensão do nó identificado por Z será positiva.
• B. O circuito possui um supernó e uma supermalha.
• C. As tensões dos nós identificados por X e Y são iguais.
• D. Para a realização do cálculo das tensões nodais com relação a um nó de referência, é necessário resolver um conjunto de três equações linearmente independentes.
• E. Para o cálculo das correntes de malha do circuito, deve-se resolver um conjunto de três equações linearmente independentes.

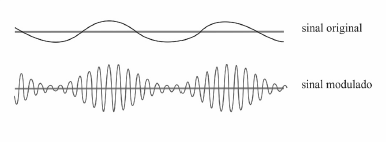

A figura precedente ilustra as formas de onda de determinado sinal e do sinal resultante de sua modulação. Para melhorar o desempenho desse sistema de comunicação quanto ao consumo de potência, é necessário

• A. utilizar uma célula de Gibs no transmissor e um discriminador de frequências no receptor.
• B. utilizar uma codificação, como, por exemplo, o NRZ.
• C. transmitir apenas uma das bandas laterais do espectro de frequências.
• D. utilizar um índice de modulação inferior a 20%.
• E. diminuir os níveis de quantização utilizados no sistema.

Se, no circuito elétrico apresentado, a corrente que flui pelo resistor de 4 Ω é 2 A, então o valor da resistência de R, em ohms, é igual a

• A. 3.
• B. 4.
• C. 6.
• D. 9.
• E. 1.

Assinale a opção que apresenta uma desvantagem da utilização de um conversor digital-analógico por rede proporcional.

• A. maior complexidade que o conversor rampa simples, utilizado para o mesmo fim
• B. alto valor de corrente nos bites menos significativos
• C. maior interferência do ruído nos bites menos significativos
• D. menor precisão nos componentes utilizados para a construção do conversor
• E. velocidade de conversão limitada pela precisão dos resistores

Considere que o circuito elétrico apresentado esteja operando em regime permanente quando, subitamente, a chave se abre. Com referência a essa situação, assinale a opção correta.

• A. No instante de tempo imediatamente posterior à abertura da chave, a corrente no indutor será igual a 1 A.
• B. Depois da abertura da chave, a tensão sobre ela será constante e igual a 12 V.
• C. No instante de tempo imediatamente anterior à abertura da chave, a corrente no indutor era nula.
• D. Depois de 1 segundo da abertura da chave, o módulo da tensão no indutor será inferior a 2 V.
• E. Depois da abertura da chave, o valor da constante de tempo do circuito será inferior a 0,3 segundo.

Em relação às comutações analógicas e digitais, assinale a opção correta.

• A. Um sistema TSI (time-slot interchange) atrasa os diferentes time-slots presentes na entrada.
• B. Um grafo de canal representa as interligações entre as submatrizes.
• C. As matrizes de comutação espacial, utilizadas nas centrais de comutação analógica antigas, não são empregadas em centrais digitais modernas.
• D. A matriz de comutação espacial consiste em uma matriz de barras cruzadas com M × N – 1 pontos de cruzamento, sendo N o número de linhas de entrada e M o número de linhas de saída.
• E. Em uma matriz multiandar sem bloqueio em sentido estrito, é possível ligar uma entrada livre a uma saída livre, desde que seja utilizado um algoritmo adequado para estabelecer as ligações.

Com relação à porta lógica ilustrada na figura precedente, assinale a opção correta.

• A. Se a entrada a for 1 e a entrada b for 0, então a saída Y será 0.
• B. A porta lógica apresentada pode ser representada pela expressão Y = a⋅b.
• C.

  A figura abaixo representa corretamente o circuito equivalente para a porta.



• D. Se a entrada a for 1 e a entrada b for 1, então a saída Y será 0.
• E.

  A figura abaixo representa corretamente o circuito equivalente para a porta.



Um típico aparelho de som estéreo utilizado em automóveis consiste em um amplificador de áudio e dois alto-falantes, conforme mostrado esquematicamente na figura apresentada. Considerando que o circuito de saída do amplificador de áudio seja modelado por uma fonte de corrente de 450 mA e que cada alto-falante seja representado por uma resistência de 4 Ω, assinale a opção correta.

• A. A potência de cada alto-falante é superior a 160 mW.
• B. Se um dos alto-falantes for desconectado do amplificador, mantidas as demais condições, a potência do amplificador aumentará em 25%.
• C. A tensão nos terminais do amplificador é igual a 1,8 V.
• D. A potência do amplificador de áudio é inferior a 400 mW.
• E. Se um terceiro alto-falante, idêntico aos outros dois, for conectado na saída do amplificador, mantendo-se as demais condições, a potência do amplificador será reduzida em 50%.

A respeito da família TTL (transistor-transistor logic) de circuitos lógicos, amplamente utilizada desde sua concepção, assinale a opção correta.

• A. A série que utiliza diodos Schottky conectados entre a base e o coletor dos transistores permite que os transistores operem o máximo possível na saturação, o que aumenta a velocidade de chaveamento do circuito.
• B. Em toda a família TTL, uma entrada desconectada se comporta como se o nível lógico 1 estivesse aplicado a ela.
• C. A série TTL fast utiliza técnicas de fabricação de circuitos integrados que aumentam as capacitâncias entre os dispositivos internos, o que reduz o atraso de propagação.
• D. A capacidade de fan-out dos dispositivos da família TTL é igual a vinte entradas.
• E. Dispositivos da série 74LS apresentam menor atraso de propagação em comparação com os da série 74S.

Considerando que, no sistema de comunicação de dados representado pelo diagrama de blocos, ETD representa o equipamento terminal de dados (computador, celular, tablet etc.) e ECD, o equipamento de comunicação de dados, assinale a opção correta.

• A. Se for utilizada fibra óptica monomodo no canal de transmissão, a velocidade máxima de transmissão dos dados será de 900 Mbps.
• B. Caso a tecnologia LTE (long term evolution) seja utilizada no sistema, a multiplexação empregada será OFDM (orthogonal frequency-division multiplexing).
• C. Caso o sistema utilize a tecnologia bluetooth, a transmissão ocorrerá na faixa de 2,4 GHz e a taxa de dados bruta do sistema será superior a 10 Mbps.
• D. Se a interface entre ECD e ETD for uma rede wi-fi padrão 802.11g, esses equipamentos se comunicam a uma velocidade superior a 108 Mbps.
• E. Se a interface entre ECD e ETD for uma rede Ethernet com cabeamento 10Base-T (par trançado), sem repetidores, então a distância máxima entre eles é de 50 m.
