Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

• C. Certo
• E. Errado

Com base no desenho acima, que mostra o diagrama unifilar da parte em 138 kV de uma subestação de transmissão cujas tensões são 230 kV e 138 kV, julgue as associações propostas nos itens subseqüentes, quanto à simbologia dos equipamentos indicados por X, Y e Z (o elemento Y corresponde à indicação interna do retângulo pontilhado).

X – pára-raios

• C. Certo
• E. Errado

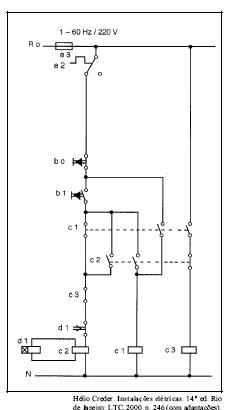

A figura acima mostra o diagrama de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os seguintes itens, relativos ao acionamento e ao diagrama.

Esse acionamento poderia ser utilizado para a reversão automática do sentido de rotação do motor, com a indicação luminosa de funcionamento da máquina.

• C. Certo
• E. Errado

Conforme conceitos da álgebra de Boole e sabendo que A + B e A @ B representam, respectivamente, a adição e o produto de A e B e A' representa o complemento de A, é correto afirmar que, de acordo com a lei

comutativa, A + B = B + A e A @ B = B . A.

• C. Certo
• E. Errado

A figura I acima mostra um sinal analógico de eletrocardiografia (ECG), que foi digitalizado corretamente à taxa de 200 amostras/segundo. A figura II ilustra o espectro de amplitude desse sinal no domínio da transformada discreta de Fourier — DFT (discrete Fourier transform). Para efeito de visualização, as raias espectrais de Fourier foram interpoladas por meio de uma função do primeiro grau. A partir dessas informações, julgue os itens que se seguem.

A largura de banda do sinal digitalizado é de 200 Hz.

• C. Certo
• E. Errado

Com base no desenho acima, que mostra o diagrama unifilar da parte em 138 kV de uma subestação de transmissão cujas tensões são 230 kV e 138 kV, julgue as associações propostas nos itens subseqüentes, quanto à simbologia dos equipamentos indicados por X, Y e Z (o elemento Y corresponde à indicação interna do retângulo pontilhado).

Y – compensador estático de reativo

• C. Certo
• E. Errado

Julgue os itens abaixo, relativos a aspectos de circuitos digitais.

O número 31, na representação decimal, corresponde, na representação binária, a 11111.

• C. Certo
• E. Errado

Conforme conceitos da álgebra de Boole e sabendo que A + B e A @ B representam, respectivamente, a adição e o produto de A e B e A' representa o complemento de A, é correto afirmar que, de acordo com a lei

associativa, A + (B + C) = (A + B) + C.

• C. Certo
• E. Errado

A figura I acima mostra um sinal analógico de eletrocardiografia (ECG), que foi digitalizado corretamente à taxa de 200 amostras/segundo. A figura II ilustra o espectro de amplitude desse sinal no domínio da transformada discreta de Fourier — DFT (discrete Fourier transform). Para efeito de visualização, as raias espectrais de Fourier foram interpoladas por meio de uma função do primeiro grau. A partir dessas informações, julgue os itens que se seguem.

Em número de amostras, o comprimento da janela temporal visualizada na figura I é inferior a 600 amostras.

• C. Certo
• E. Errado

Com base no desenho acima, que mostra o diagrama unifilar da parte em 138 kV de uma subestação de transmissão cujas tensões são 230 kV e 138 kV, julgue as associações propostas nos itens subseqüentes, quanto à simbologia dos equipamentos indicados por X, Y e Z (o elemento Y corresponde à indicação interna do retângulo pontilhado).

Z – disjuntor

• C. Certo
• E. Errado
