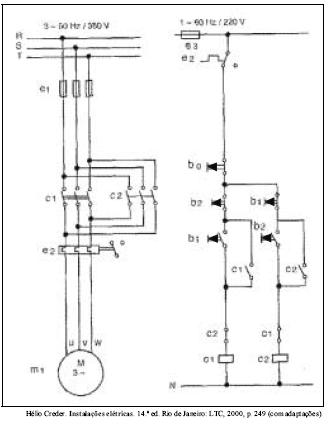

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os itens abaixo, relativos ao acionamento e aos diagramas.

No diagrama de força, a chave seccionadora e1 tem por finalidade a abertura do ramal de alimentação do motor quando isso for necessário.

  • C. Certo
  • E. Errado

Microprocessadores e circuitos de memória são acessíveis a custos cada vez menores e fazem parte de soluções de eletrônica digital para uma variedade crescente de situações. Acerca do funcionamento de microprocessadores e de circuitos de memória, julgue os itens subseqüentes.

Interrupções são formas de comunicação assíncrona entre o processador e periféricos. O periférico sinaliza a interrupção, indicando necessitar de uma ação do processador sobre dados recém-disponíveis, e fica aguardando que o processador atenda a interrupção. Geralmente, o processador reconhece interrupções de dois tipos: mascaráveis e não-mascaráveis. O software que roda no processador determina se interrupções mascaráveis serão ou não aceitas. O atendimento de interrupções não-mascaráveis é imediato, e o software não pode impedi-lo.

  • C. Certo
  • E. Errado

Considerando que o condomínio Álamos é constituído por unidades residenciais que utilizam energia elétrica de forma independente, julgue os itens a seguir, acerca das condições gerais de fornecimento de energia elétrica.

É necessário haver um ponto de entrega específico para cada unidade residencial do referido condomínio.

  • C. Certo
  • E. Errado

Um trabalho de manutenção deverá ser realizado em uma instalação elétrica de alta tensão de uma determinada companhia de energia elétrica. Acerca desse tipo de trabalho, julgue os itens a seguir.

Quando duas ou mais equipes estiverem trabalhando em uma mesma instalação, não é permitida a utilização de aterramento móvel no local, pois esse procedimento pode provocar acidentes irreparáveis ao pessoal das equipes de manutenção.

  • C. Certo
  • E. Errado

Para avaliar as potências de curto-circuito monofásico e trifásico em uma subestação, um engenheiro precisa calcular as correntes de curto-circuito fase-terra (monofásico) e trifásico, respectivamente, para o local onde é representada a subestação no sistema elétrico de potência. Todas as informações necessárias para a realização dos cálculos são disponíveis. Considere que na representação da rede elétrica, para efeito de cálculo de curtocircuito, todas as impedâncias são aproximadas por suas respectivas componentes reativas. Em relação aos dados para essa avaliação, julgue os itens que se seguem.

A corrente de curto-circuito trifásico é bastante sensível ao tipo de aterramento do(s) transformador(es) de potência na subestação.

  • C. Certo
  • E. Errado

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os itens abaixo, relativos ao acionamento e aos diagramas.

O botão b0 permite desligar o diagrama de controle, desligando também o motor, seja em situação normal seja em caso de emergência.

  • C. Certo
  • E. Errado

Considerando que a tabela-verdade mostrada acima está relacionada a um circuito combinacional, julgue os itens que se seguem.

  • C. Certo
  • E. Errado

Considerando que o condomínio Álamos é constituído por unidades residenciais que utilizam energia elétrica de forma independente, julgue os itens a seguir, acerca das condições gerais de fornecimento de energia elétrica.

Considere a seguinte situação hipotética.

As instalações para atendimento das áreas de uso comum do condomínio Álamos tiveram seu fornecimento de energia suspenso em virtude do não-pagamento da respectiva fatura. Dois dias após a suspensão, os débitos referentes a essas faturas foram devidamente quitados.

Nessa situação, a concessionária de serviço público de energia elétrica pode condicionar a religação da referida unidade consumidora ao pagamento de todos os débitos pendentes em relação às unidades residenciais que compõem o condomínio.

  • C. Certo
  • E. Errado

Julgue os itens a seguir, acerca dos componentes de uma rede de energia elétrica.

Bancos de capacitores podem ser utilizados com a finalidade de compensação de reativo na rede elétrica, principalmente em barras com tensões criticamente baixas.

  • C. Certo
  • E. Errado

Julgue os itens subseqüentes, relativos a sensores.

Na medição de pequenos deslocamentos, podem ser usados sensores capacitivos.

  • C. Certo
  • E. Errado
