Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

A figura acima mostra um diagrama funcional do circuito integrado 7402. Acerca desse circuito integrado, julgue os itens subseqüentes.

Considere que tensões de nível lógico 1 e 0 sejam conectadas, respectivamente, aos pinos 2 e 3. Considere também que os pinos 1 e 3 sejam conectados aos pinos 5 e 6, respectivamente. Nesse caso, a tensão no pino 4 é uma tensão correspondente ao nível lógico 1.

• C. Certo
• E. Errado

Um trabalho de manutenção deverá ser realizado em uma instalação elétrica de alta tensão de uma determinada companhia de energia elétrica. Acerca desse tipo de trabalho, julgue os itens a seguir.

Deve ser dada atenção especial quando da utilização de aparelhos de medição que possam gerar tensões elevadas.

• C. Certo
• E. Errado

Em sistemas de manufatura, fábricas e usinas, é comum o emprego de controladores lógicos programáveis (CLPs) bem como de dispositivos de suporte, tais como transmissores e supervisórios. Nesse contexto, julgue os itens subseqüentes.

Por meio de sistema supervisório, um operador humano pode acompanhar a evolução das variáveis de um processo bem como ser alertado, por meio de alarmes, da ocorrência de alguma anomalia.

• C. Certo
• E. Errado

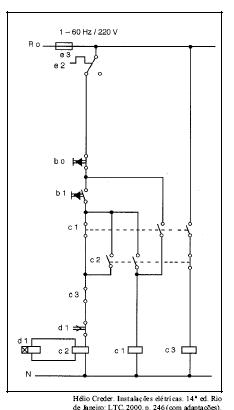

A figura acima mostra o diagrama de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os seguintes itens, relativos ao acionamento e ao diagrama.

Uma vez que não foi colocado um contato normalmente fechado de c2 em série com a bobina de c3 nem com a bobina de c1, o contato normalmente fechado de c3 em série com a bobina de c2 deveria ser retirado, para o perfeito funcionamento do acionamento.

• C. Certo
• E. Errado

A figura acima mostra um diagrama funcional do circuito integrado 7402. Acerca desse circuito integrado, julgue os itens subseqüentes.

Se o pino 2 for conectado ao nível lógico fixo igual a 0, então a porta irá funcionar como uma porta inversora com entrada no pino 3 e saída no pino 1.

• C. Certo
• E. Errado

Um trabalho de manutenção deverá ser realizado em uma instalação elétrica de alta tensão de uma determinada companhia de energia elétrica. Acerca desse tipo de trabalho, julgue os itens a seguir.

Em um trabalho de manutenção preventiva em um transformador, um local adequado para utilização como ponto de aterramento móvel temporário é o neutro do equipamento.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os seguintes itens, relativos ao acionamento e ao diagrama.

Há uma falha no diagrama: falta um contato selador de c2 em paralelo com o botão b1.

• C. Certo
• E. Errado

Se as entradas J e K forem conectadas ao nível lógico 1 e se a saída Q estiver em nível lógico 1, então, após a ocorrência de uma borda de subida do clock, a saída Q permanecerá no nível lógico 1.

• C. Certo
• E. Errado

Planejou-se a construção de uma subestação de transmissão em um determinado local, tendo como finalidade a manobra de equipamentos e a elevação do nível de tensão. A elevação da tensão possibiltará a transmissão de considerável bloco de energia. Em relação à operação dessa subestação, julgue os itens seguintes.

Por ser do tipo elevadora, a subestação pode prescindir da existência de serviço auxiliar, porque o suprimento do local pode ser realizado a partir de rede elétrica ligada diretamente no lado da menor tensão da subestação.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os seguintes itens, relativos ao acionamento e ao diagrama.

É possível que esse acionamento seja o de partida do motor por meio de uma chave estrela-triângulo.

• C. Certo
• E. Errado
