Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

A respeito de obras e serviços de engenharia elétrica, julgue os itens subseqüentes.

Segundo a NR-10, todo profissional, para inspecionar uma instalação elétrica, deve estar apto a prestar primeiros socorros a acidentados, especialmente por meio das técnicas de reanimação cardiorrespiratória, e a manusear e operar equipamentos de combate a incêndio utilizados na instalação.

• C. Certo
• E. Errado

Considere que um transformador monofásico de 1 MVA, 69 kV/15 kV, Z = X = 10%, 60 Hz e capacidade de sobrecarga de 25% tenha sido conectado a outros dois transformadores idênticos a ele na constituição de um banco trifásico abaixador de tensão de configuração Dy1. Esse banco trifásico de transformadores alimenta um motor de indução trifásico com rotor em gaiola. A respeito da situação descrita, julgue os itens subseqüentes.

Para que o banco trifásico não seja comprometido, a máxima corrente nominal de linha que o motor poderá ter é igual a

• C. Certo
• E. Errado

Acerca do conjunto coerente de proteções em um sistema elétrico de potência, julgue os itens a seguir.

Considerando a atuação de relés tradicionais, tais como os do tipo estático e do tipo eletromecânico, há necessidade de proteções distintas para ações de perda de sincronismo do sistema, e para sub/sobrefreqüência.

• C. Certo
• E. Errado

A respeito de obras e serviços de engenharia elétrica, julgue os itens subseqüentes.

A NR-10 exige que, ao final de trabalho de ampliação de uma instalação elétrica, seja elaborado, por profissional devidamente qualificado, laudo técnico, que deverá ser apresentado às autoridades competentes sempre que solicitado.

• C. Certo
• E. Errado

Considere que um transformador monofásico de 1 MVA, 69 kV/15 kV, Z = X = 10%, 60 Hz e capacidade de sobrecarga de 25% tenha sido conectado a outros dois transformadores idênticos a ele na constituição de um banco trifásico abaixador de tensão de configuração Dy1. Esse banco trifásico de transformadores alimenta um motor de indução trifásico com rotor em gaiola. A respeito da situação descrita, julgue os itens subseqüentes.

Caso se desejasse aumentar a quantidade de motores acionados, seria correta a utilização de um transformador trifásico Yy6 em paralelo com o banco trifásico de transformadores.

• C. Certo
• E. Errado

Acerca do conjunto coerente de proteções em um sistema elétrico de potência, julgue os itens a seguir.

O conjunto de proteções deve atuar de forma coordenada e seletiva somente para eliminação de faltas em linhas de transmissão de longo alcance, pois, em qualquer outro caso, os relés de proteção podem atuar indevidamente.

• C. Certo
• E. Errado

A respeito de obras e serviços de engenharia elétrica, julgue os itens subseqüentes.

Segundo a NBR-5410, qualquer instalação ou reforma de instalação existente deve ser inspecionada visualmente e ensaiada antes de ser posta em serviço pelo usuário, de forma a se verificar se as prescrições estão sendo atendidas. A inspeção visual deve preceder os ensaios e ser realizada com a instalação desenergizada, devendo incluir a verificação das medidas de proteção contra choques elétricos e a seleção das linhas elétricas.

• C. Certo
• E. Errado

Com base na figura acima, que mostra o esquema de acionamento de um motor elétrico, julgue os itens que se seguem.

É correto inferir que o acionamento mostrado utiliza um retificador trifásico controlado.

• C. Certo
• E. Errado

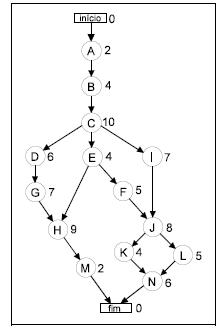

A figura acima mostra uma rede PERT-CPM associada a um processo produtivo. Nela, os círculos indicados por letras representam as diversas atividades do processo, os números adjacentes aos círculos representam os tempos de duração, em horas, das respectivas atividades, e as setas representam as relações de precedência. Acerca dessa rede, julgue os seguintes itens.

A atividade N poderá ser realizada após a conclusão da atividade K ou da atividade L.

• C. Certo
• E. Errado

Com base na figura acima, que mostra o esquema de acionamento de um motor elétrico, julgue os itens que se seguem.

É correto concluir que os circuitos de potência e de controle são protegidos por fusíveis e comandados por contatores.

• C. Certo
• E. Errado
