Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

O número de aparelhos telefônicos celulares ultrapassou recentemente o número de aparelhos de telefonia fixa no Brasil. Essa tendência, que parece ser mundial, impulsiona o desenvolvimento de técnicas avançadas de comunicações móveis pessoais, fazendo que o telefone celular deixe de ser apenas um instrumento para comunicações de voz e passe a prover diversos outros recursos de comunicação multimídia. Uma das tecnologias de telefonia celular mais difundidas em todo o mundo, e no Brasil, é o GSM (global system for mobile communications). Acerca do GSM e de suas tendências de evolução para acomodar as novas demandas por serviços de comunicações móveis pessoais, julgue os itens que se seguem.

A tecnologia GSM, padrão de comunicações móveis originário da Europa, utiliza uma técnica de múltiplo acesso do tipo CDMA, em que os canais de voz e de dados são definidos em termos de uma seqüência pseudo-aleatória única negociada entre a estação móvel (celular) e a estação rádio base de transmissão (BTS).

• C. Certo
• E. Errado

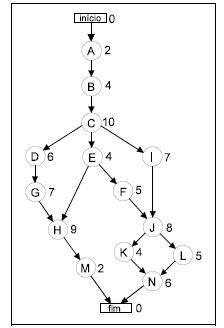

A figura acima mostra uma rede PERT-CPM associada a um processo produtivo. Nela, os círculos indicados por letras representam as diversas atividades do processo, os números adjacentes aos círculos representam os tempos de duração, em horas, das respectivas atividades, e as setas representam as relações de precedência. Acerca dessa rede, julgue os seguintes itens.

O caminho crítico da rede tem a duração de 31 horas.

• C. Certo
• E. Errado

Considere que uma concessionária de distribuição de energia elétrica precise instalar um banco de capacitores fixos de 150 kVar em um trecho da sua rede elétrica para melhorar o perfil de tensão no local. Em relação a essa situação hipotética, julgue os itens a seguir.

Normalmente, capacitores fixos com potência inferior a 200 kVar são instalados no lado de baixa tensão da rede de distribuição (tensão secundária da rede).

• C. Certo
• E. Errado

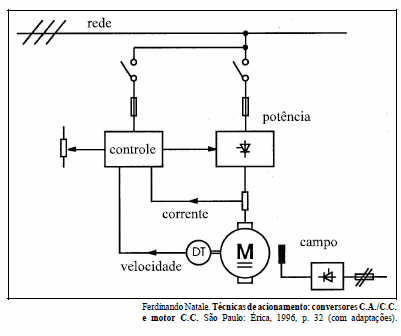

Com base na figura acima, que mostra o esquema de acionamento de um motor elétrico, julgue os itens que se seguem.

O circuito de controle possui duas malhas: uma de corrente e uma de velocidade.

• C. Certo
• E. Errado

O número de aparelhos telefônicos celulares ultrapassou recentemente o número de aparelhos de telefonia fixa no Brasil. Essa tendência, que parece ser mundial, impulsiona o desenvolvimento de técnicas avançadas de comunicações móveis pessoais, fazendo que o telefone celular deixe de ser apenas um instrumento para comunicações de voz e passe a prover diversos outros recursos de comunicação multimídia. Uma das tecnologias de telefonia celular mais difundidas em todo o mundo, e no Brasil, é o GSM (global system for mobile communications). Acerca do GSM e de suas tendências de evolução para acomodar as novas demandas por serviços de comunicações móveis pessoais, julgue os itens que se seguem.

Para o envio de mensagens de texto do tipo SMS em uma rede GSM, utiliza-se o canal de transmissão de dados GPRS. Isso permite que uma mensagem de texto possa ser enviada ao mesmo tempo em que se realiza uma comunicação de voz.

• C. Certo
• E. Errado

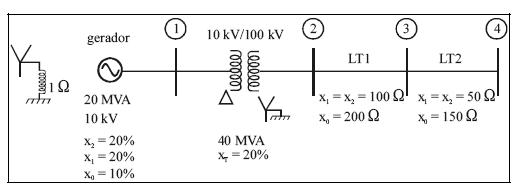

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.

Um curto-circuito trifásico na barra apresenta intensidade de corrente de curto-circuito inferior a 160 A.

• C. Certo
• E. Errado

Considere que uma concessionária de distribuição de energia elétrica precise instalar um banco de capacitores fixos de 150 kVar em um trecho da sua rede elétrica para melhorar o perfil de tensão no local. Em relação a essa situação hipotética, julgue os itens a seguir.

O banco de capacitores deve atuar no sentido de fornecer potência reativa para a rede de distribuição de energia elétrica.

• C. Certo
• E. Errado

Com base na figura acima, que mostra o esquema de acionamento de um motor elétrico, julgue os itens que se seguem.

O motor acionado é de excitação independente, com o circuito de campo alimentado por um retificador monofásico controlado.

• C. Certo
• E. Errado

Considerando que, em um sistema de instrumentação, um sinal x(t) seja adquirido à taxa de amostragem de 1 kHz, com resolução de 16 bits, julgue os itens que se seguem.

Se o sinal x(t) for filtrado pelo filtro representado por y(n) = x(n) + x(n - 1) + x(n - 2) + x(n - 4), em que x(n) corresponde à amostra do sinal de entrada x(n), n = 0, 1, 2, ..., somente os componentes com freqüências mais baixas serão atenuadas.

• C. Certo
• E. Errado

O número de aparelhos telefônicos celulares ultrapassou recentemente o número de aparelhos de telefonia fixa no Brasil. Essa tendência, que parece ser mundial, impulsiona o desenvolvimento de técnicas avançadas de comunicações móveis pessoais, fazendo que o telefone celular deixe de ser apenas um instrumento para comunicações de voz e passe a prover diversos outros recursos de comunicação multimídia. Uma das tecnologias de telefonia celular mais difundidas em todo o mundo, e no Brasil, é o GSM (global system for mobile communications). Acerca do GSM e de suas tendências de evolução para acomodar as novas demandas por serviços de comunicações móveis pessoais, julgue os itens que se seguem.

Uma característica relevante do GSM consiste na utilização de chip eletrônico (pequeno smart-card) para identificação do assinante, conhecido como SIM (subscriber identity module). O SIM tem dupla finalidade. Em primeiro lugar, o SIM permite que um assinante possa acessar os serviços de sua assinatura em aparelhos celulares diferentes, pois os códigos de identificação do assinante são armazenados no SIM e não no aparelho celular. Em segundo lugar, possibilita que o assinante seja identificado e autenticado mundialmente, pois o SIM possui um código de identificação internacional protegido com segurança criptográfica proprietária. Com o uso desses códigos secretos do assinante, que são armazenados no chip, toda comunicação de voz entre a estação móvel e a BTS em uma rede GSM é criptografada com objetivo de evitar escutas clandestinas por captura dos sinais de radiofreqüência.

• C. Certo
• E. Errado
