Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

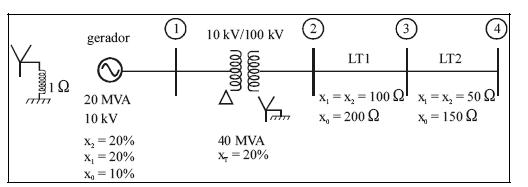

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.

A magnitude da corrente de curto-circuito fase-terra (monofásico) na barra é igual a

• C. Certo
• E. Errado

Considere que uma concessionária de distribuição de energia elétrica precise instalar um banco de capacitores fixos de 150 kVar em um trecho da sua rede elétrica para melhorar o perfil de tensão no local. Em relação a essa situação hipotética, julgue os itens a seguir.

Considerando que o banco de capacitores seja instalado em um poste com estrutura N1, devido ao tipo de suporte, a proteção elétrica contra curtos-circuitos recomendada para o banco deve ser a do tipo que utiliza disjuntores tropicalizados.

• C. Certo
• E. Errado

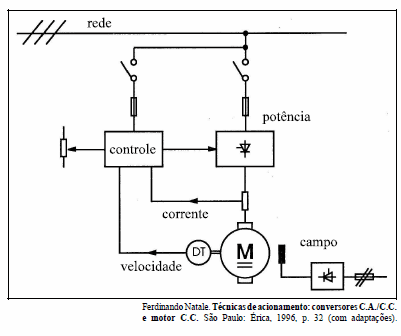

Com base na figura acima, que mostra o esquema de acionamento de um motor elétrico, julgue os itens que se seguem.

É correto o uso, no circuito de controle, de amplificador operacional cujas entradas recebam os sinais de velocidade medida e de velocidade de referência.

• C. Certo
• E. Errado

Considerando que, em um sistema de instrumentação, um sinal x(t) seja adquirido à taxa de amostragem de 1 kHz, com resolução de 16 bits, julgue os itens que se seguem.

Se o sinal x(t) for filtrado pelo filtro representado por y(n) = x(n) + x(n - 1) + x(n - 2) + x(n - 4), em que x(n) corresponde à amostra x(n), n = 0, 1, 2, ..., ele estará sendo filtrado por um filtro FIR.

• C. Certo
• E. Errado

O número de aparelhos telefônicos celulares ultrapassou recentemente o número de aparelhos de telefonia fixa no Brasil. Essa tendência, que parece ser mundial, impulsiona o desenvolvimento de técnicas avançadas de comunicações móveis pessoais, fazendo que o telefone celular deixe de ser apenas um instrumento para comunicações de voz e passe a prover diversos outros recursos de comunicação multimídia. Uma das tecnologias de telefonia celular mais difundidas em todo o mundo, e no Brasil, é o GSM (global system for mobile communications). Acerca do GSM e de suas tendências de evolução para acomodar as novas demandas por serviços de comunicações móveis pessoais, julgue os itens que se seguem.

O padrão UMTS apresenta-se como a evolução natural do GSM para implantação de redes de comunicações pessoais móveis de terceira geração. Isso se deve ao fato de haver várias semelhanças entre esses sistemas, incluindo a faixa espectral de freqüências e os mecanismos de segurança associados ao cartão SIM. Assim, não é necessário o uso de aparelhos bi-band para comunicação em ambas as redes, o que possibilita uma transição gradual e segura para o usuário de telefonia móvel.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.

As correntes de falta fase-fase e fase-fase-terra na barratêm intensidades diferentes.

• C. Certo
• E. Errado

O horário de verão 2004/2005 no Brasil teve início no dia dois de novembro, abrangendo as regiões Sul, Sudeste e Centro-Oeste. O horário de verão é uma medida que, indiretamente, visa melhorar a segurança do sistema elétrico, possibilitando a redução de riscos de sobrecarga no horário de pico (intervalo entre 19 h e 22 h), possibilitando também a redução de geração térmica no período. Considerando esses fatos, julgue os itens subseqüentes, acerca dos sistemas de transmissão e de distribuição em um sistema de energia elétrica.

A adoção do horário de verão é uma medida que não influencia a capacidade nominal de transmissão de um elo específico de transmissão em extra-alta-tensão.

• C. Certo
• E. Errado

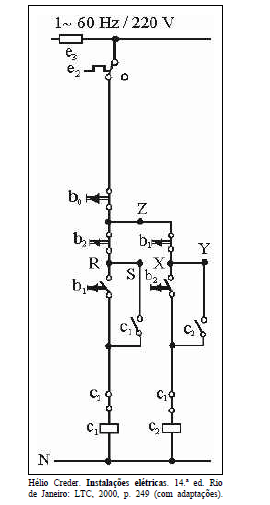

A figura acima mostra o diagrama de controle de um acionamento elétrico. A partir dessas informações, julgue os itens seguintes.

O fusível “e₃” protege o acionamento elétrico contra curto- circuito, e o relé térmico “e₂”, contra sobrecarga.

• C. Certo
• E. Errado

Considerando que, em um sistema de instrumentação, um sinal x(t) seja adquirido à taxa de amostragem de 1 kHz, com resolução de 16 bits, julgue os itens que se seguem.

Para que não ocorra aliasing, a componente de maior freqüência com amplitude não-desprezível do sinal de entrada deve ter uma freqüência de, no máximo, 2 kHz.

• C. Certo
• E. Errado

Julgue os itens a seguir a respeito de transformadores de corrente (TCs) e de transformadores de potencial (TPs) em um sistema de energia elétrica.

O fator térmico nominal em um TC para serviço de proteção define a relação entre a máxima corrente para a qual o TC mantém a sua classe de exatidão e a corrente nominal.

• C. Certo
• E. Errado
