Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

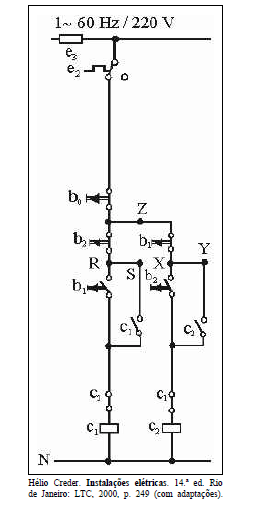

A figura acima mostra o diagrama de controle de um acionamento elétrico. A partir dessas informações, julgue os itens seguintes.

Considere que sejam realizadas as seguintes alterações no diagrama:

• eliminação da conexão entre os pontos R e S;

• eliminação da conexão entre os pontos X e Y;

• introdução de conexão entre os pontos S e Z;

• introdução de conexão entre os pontos Y e Z.

Nesse caso, o diagrama atuaria demodo diferente do original, dando maior importância ao uso do botão “b₀”.

• C. Certo
• E. Errado

Na figura acima, relativa a uma instalação elétrica que alimenta cinco motores de indução trifásicos, In é a corrente nominal de cada motor. Com relação a essa instalação, julgue os itens que se seguem.

Para a proteção do alimentador dos ramais, seria adequado utilizar fusíveis de 135 A.

• C. Certo
• E. Errado

Em um sistema de transmissão de energia elétrica, é necessário manter o perfil de tensão por meio de fontes de compensação de reativo instaladas em locais adequadamente selecionados. Julgue os itens a seguir, acerca de equipamentos para compensação de potência reativa em um sistema elétrico de potência.

Capacitores em derivação são adequados para controle de tensão em regime permanente e controle de potência reativa.

• C. Certo
• E. Errado

Em relação aos parâmetros elétricos das linhas de transmissão e de distribuição que integram um sistema de energia elétrica, julgue os itens subseqüentes.

Em linhas de distribuição, de subtransmissão e de transmissão de energia, a reatância é um parâmetro dependente do raio dos condutores e da disposição desses condutores nas torres ou postes que os sustentam.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de controle de um acionamento elétrico. A partir dessas informações, julgue os itens seguintes.

Os contatos seladores dos contatores poderiam ser substituídos, sem provocar alteração no funcionamento do acionamento, por contatos seladores normalmente fechados colocados em série com as bobinas dos respectivos contatores.

• C. Certo
• E. Errado

Em um sistema de transmissão de energia elétrica, é necessário manter o perfil de tensão por meio de fontes de compensação de reativo instaladas em locais adequadamente selecionados. Julgue os itens a seguir, acerca de equipamentos para compensação de potência reativa em um sistema elétrico de potência.

Motores de indução em gaiola são normalmente utilizados para controle de potência reativa em situações de carga leve. Nessas situações, em geral, as tensões são elevadas e, por isso, torna-se necessário absorver a potência reativa que é gerada na rede elétrica.

• C. Certo
• E. Errado

Em relação aos parâmetros elétricos das linhas de transmissão e de distribuição que integram um sistema de energia elétrica, julgue os itens subseqüentes.

Em linhas de distribuição, considerando análise de fluxo de carga em regime permanente, o efeito da capacitância própria da linha é mais significativo que o efeito da reatância.

• C. Certo
• E. Errado

Julgue os itens abaixo, relativos a máquinas elétricas.

Um gerador síncrono possui a característica de fornecer potência ativa ao sistema elétrico ao qual está conectado, ao mesmo tempo que fornece ou recebe potência reativa.

• C. Certo
• E. Errado

Em um sistema de transmissão de energia elétrica, é necessário manter o perfil de tensão por meio de fontes de compensação de reativo instaladas em locais adequadamente selecionados. Julgue os itens a seguir, acerca de equipamentos para compensação de potência reativa em um sistema elétrico de potência.

Compensadores estáticos de reativo são instalados em um sistema de transmissão de energia elétrica com a finalidade de estabilização de transitórios eletromecânicos. Esses equipamentos não devem ser utilizados para controle de tensão em regime permanente, pois são imprecisos para essa função quando comparados, por exemplo, aos compensadores síncronos.

• C. Certo
• E. Errado

Uma rede de distribuição que apresenta tensão nominal igual a 220 V entre fases (tensão de linha) foi projetada para suprir um grupo de consumidores de energia elétrica com as mais variadas características. Os consumidores do tipo residencial pertencentes a essa rede são ligados em tensão monofásica (fase-neutro) e trifásica. Mas os do tipo comercial são alimentados somente em tensão trifásica. A respeito dessa situação, julgue os itens subseqüentes.

A tensão nominal dos consumidores do tipo residencial que apresentam ligações monofásicas é igual a 110 V.

• C. Certo
• E. Errado
