Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

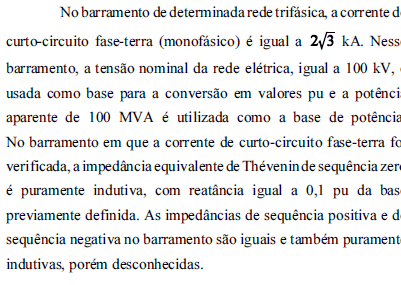

Considerando-se as informações apresentadas e que a impedância de falta no local é nula, é correto afirmar que a corrente de curto-circuito trifásico no barramento da base definida anteriormente é igual a

• A. 5,5 pu.
• B. 3,5 pu.
• C. 4,0 pu.
• D. 4,5 pu.
• E. 5,0 pu.

Assinale a opção correta acerca de diodos de silício.

• A. A ruptura por efeito Zener ocorre apenas em diodos fracamente dopados.
• B. No diodo Schottky, as camadas semicondutoras do tipo p e n são fortemente dopadas.
• C.

  Na figura a seguir, que mostra uma curva característica de um diodo, as regiões identificadas por A, B e C correspondem, respectivamente, à polarização inversa, disrupção e polarização direta.



• D. A tensão de polarização direta do diodo aumenta com o aumento da temperatura ambiente.
• E. A ruptura por avalanche baseia-se em um processo de ionização por impacto.

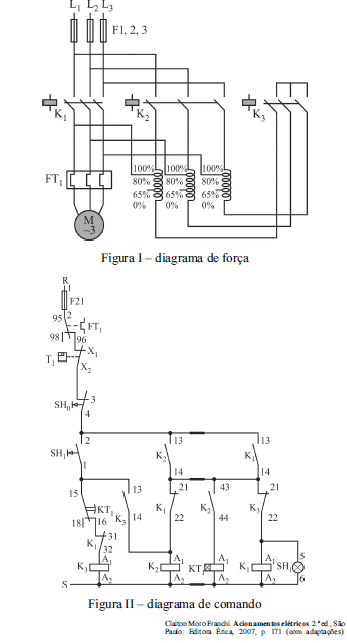

As figuras precedentes ilustram os diagramas de força e de comando para acionamento de um motor de indução trifásico, com partida mediante uso de chave compensadora. No circuito de força está devidamente caracterizado o esquema de taps em derivação do transformador utilizado no circuito. A respeito do funcionamento desses circuitos e da atuação dos componentes nos circuitos, assinale a opção correta.

• A. Somente após energização do contactor K1 ocorrerá a partida do motor com tensão reduzida.
• B. Para que o motor esteja alimentado em regime permanente por tensão à plena carga nominal da rede elétrica, os contactores K1 e K2 devem estar energizados.
• C. O temporizador KT1 será energizado somente após o contato 43-44 do contactor K2 estar fechado.
• D. Ao se pressionar o botão SH1, o contactor K2 será acionado e energizado.
• E. O contactor K3, que deve ficar permanentemente ligado para que o motor funcione, é desligado mediante acionamento manual do botão SH0.

Considerando que o transistor do circuito apresentado possua tensão base-emissor igual a 0,7 V, ganho em polarização direta igual a 49

• A. A corrente na base é menor que 10
• B. Para que o transistor opere na região ativa e direta, a tensão entre o coletor e o emissor deve ser menor que a verificada entre a base e o emissor.
• C. O ganho em polarização direta do transistor representa o ganho de corrente na configuração base-comum.
• D. O circuito possui um transistor bipolar PNP em polarização inversa.
• E. A corrente no emissor é igual a 1 mA.

A figura precedente ilustra esquematicamente um para-raios (elemento A) utilizado como equipamento de proteção apropriado de um transformador de potência (elemento T), o qual é atendido por uma linha de transmissão (elemento L). Com relação a esse tipo de proteção e aos equipamentos envolvidos nesse sistema, assinale a opção correta.

• A. No esquema apresentado, o para-raios desempenha função de proteção similar à de um disjuntor comandado por relé de distância associado à proteção de linha de transmissão.
• B. Se o para-raios for de carboneto de silício com centelhadores, então o nível de proteção contra impulsos de manobra para esse equipamento será determinado pelo valor médio da tensão residual, obtida quando o para-raios é submetido a um impulso de corrente com tempo de crista adequadamente ajustado.
• C. Caso um impulso de tensão incida na linha de transmissão e o para-raios venha a atuar, a isolação do transformador estará completamente protegida, uma vez que o impulso de tensão não é transmitido para o transformador.
• D. A tensão residual do para-raios é determinada conhecendo-se a corrente de curto-circuito fase-terra no local em que o transformador é instalado.
• E. Se for do tipo óxido metálico sem centelhadores, o para-raios apresentará níveis de proteção contra impulsos atmosféricos e contra impulsos de manobra.

Considerando que o amplificador operacional do circuito apresentado seja ideal, assinale a opção correta.

• A. No modelo do amplificador operacional ideal, considera-se que a tensão diferencial de entrada é maior que zero e que as correntes de entrada são nulas.
• B. O circuito apresentado está na configuração não inversora.
• C. Se R₃ e R₁ forem, respectivamente, iguais a 10 kΩ e 100 Ω, então o módulo do ganho do amplificador, ao se desconsiderar a entrada v₂, será igual a 10.
• D. Se a entrada v₂ for desconsiderada e o resistor R₁ substituído por um capacitor, o circuito resultante será um amplificador integrador.
• E. O circuito apresentado contém um amplificador somador, tendo cada entrada v₁ e v₂ o peso de R₃/R_n, em que n corresponde à entrada.

Assinale a opção correta no que se refere a famílias de circuitos lógicos.

• A. Os circuitos da família ECL são mais lentos que os da família TTL.
• B. Os circuitos lógicos da família TTL utilizam transistores Schottky e bipolar, tendo cada um desses tipos aplicações específicas.
• C. Nos circuitos da família TTL, a capacidade de saída (fan-out) das séries de alta potência é maior que a das séries padrão e de baixa potência.
• D. É impossível utilizar, conjuntamente, circuitos das famílias ECL e TTL, uma vez que eles operam com diferentes níveis lógicos.
• E. As portas lógicas da família ECL são implementadas com transistores MOS.

A partir do circuito digital apresentado, assinale a opção correta acerca da expressão que representa a saída S.

• A. A + B + C
• B. A
• C.
• D.
• E.

Considerando a figura precedente, que mostra um latch S-R implementado com portas NAND, assinale a opção correta.

• A.
• B.
• C.
• D.
• E.

Conversores CC-CC são normalmente constituídos por dispositivos semicondutores de potência que operam como chave, por elementos passivos, indutores e capacitores. No que concerne a esse assunto, assinale a opção correta acerca das características de conversores CC-CC.

• A. Se um conversor Buck-Boost possuir tensão de entrada de 100 V e tensão de saída de 25 V, então a razão cíclica nominal será igual a 1/4.
• B. O conversor Buck é um elevador de tensão, com entrada em corrente contínua e saída em tensão.
• C. O ganho estático do conversor Boost é menor que 1.
• D.

  O circuito a seguir é de um conversor Zeta.



• E. Flyback é um conversor Buck-Boost com isolação galvânica entre a tensão de entrada e a de saída.
