Um transformador trifásico de 1000 kVA, 13,8kV /380/220 volts, ligado em triângulo no lado de alta tensão e em estrela com neutro no lado de baixa tensão é utilizado a plena carga, porém a potência ativa é 750 kW. Determinar as correntes que circulam nos enrolamentos de alta tensão (IFH), e de baixa tensão (IFX). Assinale a alternativa correta.

• A.

  I FH = 24,1 A, I FX = 1519,3 A.

• B.

  I FH = 18,2 A, I FX = 1139,5 A.

• C.

  I FH = 41,8 A, I FX = 1519,3 A.

• D.

  I FH = 41,8 A, I FX = 877,1 A.

Um motor trifásico em que a bobina foi dimensionada para uma tensão de 220 volts, deve ser ligado a uma rede de 380 volts. Assinale a alternativa correta.

• A.

  As bobinas devem ser ligadas em estrela paralela.

• B.

  As bobinas devem ser ligadas em triângulo paralelas.

• C.

  As bobinas devem ser ligadas em triângulo.

• D.

  As bobinas devem ser ligadas em estrela

Para evitar perturbações na rede de distribuição e na própria instalação deve-se observar as limitações imposta pela concessionária. Devido a essas limitações existem vários sistemas para a partida de motores, e um deles é a chave estrela triângulo. Assinale a alternativa correta.

• A.

  A partida do motor com a utilização da chave estrela-triângulo reduz a corrente de partida a ⅓ (um terço) da corrente de partida, porém a tensão em triângulo do motor deve √ 3 (raiz de três) vezes menor do que a tensão da rede.

• B.

  A utilização da chave estrela-triângulo além de reduzir a corrente de partida do motor, mantém o torque de partida do mesmo.

• C.

  A partida do motor com a utilização da chave estrela-triângulo reduz a corrente de partida a ⅓ (um terço) da corrente de partida, porém a tensão em triângulo do motor deve ser a mesma tensão da rede.

• D.

  A partida do motor com a utilização da chave estrela-triângulo reduz a corrente de partida a √ 3 (raiz de três) vezes a corrente de partida, porém a tensão em triângulo do motor deve ser a mesma tensão da rede.

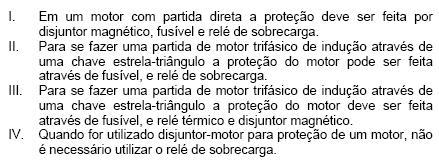

Dadas as afirmativas a seguir.

Assinale a alternativa correta.

• A.

  Somente as afirmativas I e III estão corretas

• B.

  Somente as afirmativas I e IV estão corretas

• C.

  Somente as afirmativas III e IV estão corretas.

• D.

  Somente as afirmativas II e IV estão corretas

Assinale a alternativa correta.

• A.

  O fator de serviço não deve ser aplicado a valor de ajuste do relé de sobrecarga.

• B.

  O fator de serviço de um motor representa um fator multiplicador maior ou igual a 1 (fs ≥ 1) que pode ser aplicado a potência nominal do motor para funcionamento em regime contínuo.

• C.

  O fator de serviço de um motor representa um fator multiplicador maior ou igual a 1 (fs ≥ 1) que pode ser aplicado a potência nominal do motor para funcionamento em regime temporário, que é determinado pelo fabricante.

• D.

  Para dimensionar o alimentador do motor deve-se dividir a corrente nominal do motor pelo fator de serviço.

Assinale a alternativa correta.

• A.

  Os sprinklers são utilizados para detectar fumaça e acionar o sistema de alarme.

• B.

  Um sistema de alarme e detecção de incêndio é composto pela central de alarme e supervisão, sensores de fumaça e calor, indicadores visuais e sonoros e acionadores manuais.

• C.

  Os sensores para detecção de fumaça e calor de uma instalação devem estar conectados ao mesmo circuito de iluminação de emergência.

• D.

  Somente a central de alarme de incêndio deve possuir uma sirene para sinal sonoro.

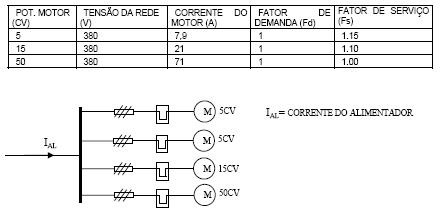

Um grupo de motores é alimentado a partir de um CCM, de acordo com as tabelas abaixo e conforme mostra o esquema a seguir:

Assinale a alternativa que indica a corrente (IAL), que deve ser utilizada para determinar a bitola do alimentador.

• A. IAL = 112,17 A
• B. IAL = 101,10 A
• C. IAL = 109,90 A
• D. IAL = 107.80 A

Em um edifício de uso coletivo para uso misto residencial e comercial, possui troncos telefônicos ligados diretamente à rede da concessionária, e na parte comercial existem telefones ligados a centrais telefônicas. Assinale a alternativa correta, pois podemos afirmar que:

• A.

  Basta apenas uma prumada, sendo a cableagem separada nos blocos terminais das caixas de distribuição geral.

• B.

  É necessária apenas uma prumada, desde que as tubulações estejam dimensionadas para a quantidade de pontos a serem instalados.

• C.

  O edifício deve possuir duas prumadas telefônicas, uma para atendimento dos telefones diretos e outra prumada para os telefones que são ramais da central telefônica.

• D.

  Não são permitidos dois sistemas de telefonia na mesma edificação.

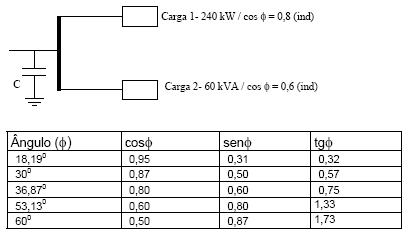

A partir de um barramento são alimentadas duas cargas, uma de 240 kW, fator de potência (cosφ) 0,8 indutivo, e outra carga de 60 kVA com fator de potência (cosφ) 0,6 indutivo, conforme mostra o esquema a seguir.

Assinale a alternativa que indica a potência reativa (Qc) de capacitores para corrigir o fator de potência para 0,95 indutivo.

• A. Qc = 139 kVAr
• B.

  Qc = 194 kVAr

• C.

  Qc = 163 kVAr

• D.

  Qc = 220 kVAr

Para realizar a instalação de um sistema de iluminação de emergência de uma edificação foram instaladas 60 lâmpadas de 40 watts, com tensão de 24 volts, alimentada a partir de uma central de iluminação de emergência. Conforme norma de prevenção de incêndios, o banco de baterias não deve descarregar mais de 50% quando utilizado durante 1 (uma) hora. As baterias utilizadas são de 24 volts. Assinale a alternativa que indica a quantidade de baterias necessária para atender as condições estabelecidas na instalação.

• A.

  2 baterias de 45 A/h mais uma de 65 A/h, ligadas em paralelo.

• B.

  3 baterias de 55 A/h, ligadas em serie.

• C.

  4 baterias de 55 A/h, ligadas em paralelo

• D.

  2 baterias de 65 A/h mais uma de 45 A/h, ligadas em série.
