Questões de Engenharia Elétrica da Fundação de Estudos Superiores de administração e Gerência (ESAG)

Em toda instalação elétrica os componentes da instalação devem possuir construção compatível às intempéries a que estarão submetidos. A NBR- 5410 estabelece graus de proteção (IP) para cada tipo de equipamento.

• A.

  O grau de proteção dos equipamentos IP, seguido de dois algarismos indica o grau de proteção, sendo que o primeiro algarismo indica a altitude máxima de instalação, e o segundo algarismo indica a proteção contra penetração de materiais sólidos.

• B.

  O grau de proteção dos equipamentos IP, seguido de dois algarismos indica o grau de proteção, sendo que o primeiro algarismo indica proteção contra presença de água, e o segundo algarismo indica a proteção contra materiais sólidos.

• C.

  O grau de proteção dos equipamentos IP, seguido de dois algarismos indica o grau de proteção, sendo que o primeiro algarismo indica proteção contra presença de materiais sólidos, e o segundo algarismo indica a proteção contra presença de água.

• D.

  O grau de proteção dos equipamentos IP, seguido de dois algarismos indica o grau de proteção, sendo que o primeiro algarismo indica proteção contra variação de temperatura e diferença de altitude.

Uma carga concentrada de 4500 watts, com fator de potência 0,8 indutivo é alimentada por uma rede de 220 volts, situada a uma distância de 10 metros do quadro de distribuição.

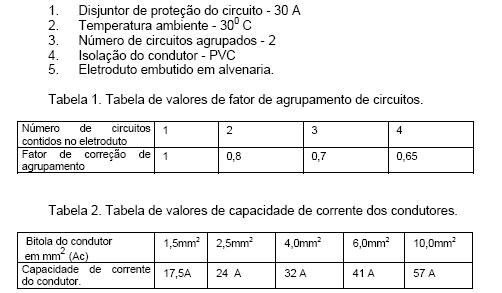

Condições de instalação.

Assinale a alternativa que indica a bitola mínima adequada para alimentar essa carga, conforme condições estabelecidas, pela NBR-5410/97.

• A.

  Ac = 6,0 mm2

• B.

  Ac = 10,0 mm2

• C.

  Ac = 2,5 mm2

• D.

  Ac = 4,0 mm2
