Questões de Engenharia Elétrica da Fundação de Estudos Superiores de administração e Gerência (ESAG)

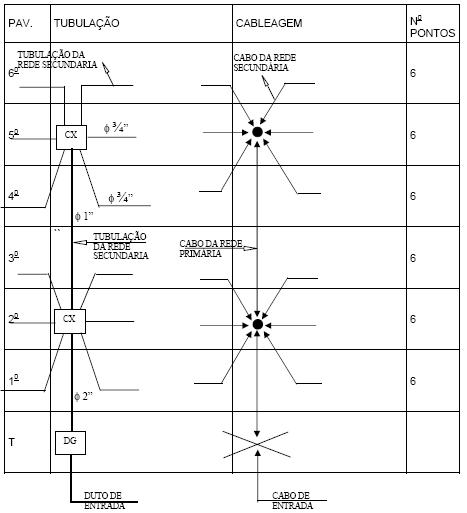

Dada a prumada telefônica a seguir.

Assinale a alternativa que indica os cabos de interligação entre o DG e a caixa do 2º pavimento e entre as caixas do 2º e o 5º pavimento, e os cabos da rede de distribuição secundária.

• A.

  CCI-50-50, CCI-50-20, CI-50-1.

• B.

  CI-50-30, CI-50-20, CCI-50-6.

• C.

  CCI-50-30, CCI-50-20, CCI-3-1.

• D.

  CI-50-50, CI-50-20, CCI-50-1.

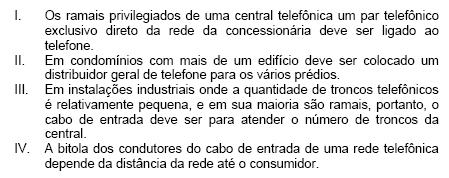

Dada as afirmativas a seguir:

Assinale a alternativa correta.

• A.

  Somente as afirmativas II, III e IV estão corretas.

• B.

  Somente as afirmativas III e IV estão corretas.

• C.

  Somente as afirmativas I e IV estão corretas.

• D.

  Somente as afirmativas I e III estão corretas.

Assinale a alternativa correta:

• A.

  No projeto dos captores de um sistema de proteção contra descargas atmosféricas, pode-se utilizar a estrutura armada da edificação.

• B.

  As descidas dos sistemas de proteção contra descargas atmosféricas não podem ser feita em alumínio.

• C.

  Para qualquer tipo e altura da edificação pode ser utilizado o sistema de proteção contra descargas atmosféricas com captor tipo Franklin, desde que o cone de proteção proteja toda a cobertura da edificação.

• D.

  No projeto dos captores de um sistema de proteção contra descargas atmosféricas, pode-se utilizar os métodos Franklin, esfera fictícia ou condutores em malha.

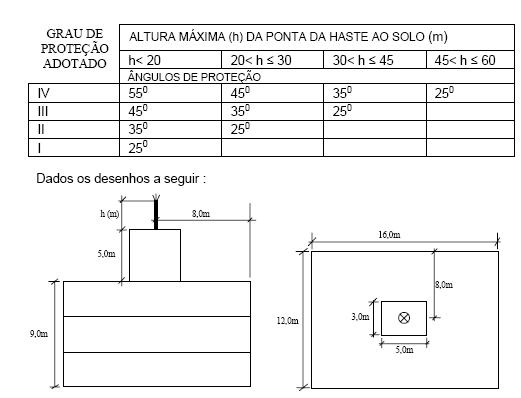

Para se fazer um sistema de proteção contra descargas atmosféricas utilizando captor tipo Franklin, o ângulo do cone de proteção varia em função do grau de proteção e da altura em que o captor está colocado em relação ao solo, conforme mostra a tabela a seguir. (Tabela 1 - NBR- 5419/2001)

Assinale a alternativa que indica a altura (h) mínima do mastro do captor Franklin para proteger toda a área de cobertura da edificação.

• A.

  h = 10,0 m.

• B.

  h = 7,0 m.

• C.

  h = 5,0 m.

• D.

  h = 4,5 m.

Para que os ambientes sejam iluminados adequadamente é necessário que o projetista adote valores de iluminância adequadas conforme a NBR- 5413. Para determinar a iluminância de um ambiente, vários fatores devem ser levados em consideração. Assinale a alternativa que indica os fatores a serem considerados para fazer a escolha da iluminância.

• A.

  Velocidade e precisão, refletância do fundo de tarefa e idade das pessoas que trabalham no local.

• B.

  A iluminância só depende do tipo de lâmpada utilizada.

• C.

  Dimensões do ambiente, cores do ambiente, pé direito do ambiente.

• D.

  Tipo de luminária, tipo de lâmpada.

Dadas as afirmativas a seguir:

Assinale a alternativa correta.

• A.

  Somente as afirmativas I e III e IV estão corretas.

• B.

  Somente as afirmativas I e IV estão corretas.

• C.

  Somente as afirmativas II e IV estão corretas.

• D.

  Somente as afirmativas I e II estão corretas.

Quando um projeto de iluminação de um ambiente é elaborado pelo método das cavidades zonais, considera-se que a transferência de fluxo luminoso ocorre em superfícies uniformes. Assinale a alternativa que indica as cavidades zonais a serem consideradas na elaboração do projeto de iluminação.

• A.

  Distância entre a luminária e o teto, distância do piso ao plano de trabalho e a distância entre o plano de trabalho e a luminária.

• B.

  Distância entre as luminárias, distância do piso até a luminária e distância do teto até ao plano de trabalho.

• C.

  A cavidade só pode ser considerada quando a luminária for embutida no teto.

• D.

  Distância da luminária ao piso, distância do piso ao teto.

Conforme a NBR-5410/97 o critério para determinar a potência de iluminação de um ambiente residencial é em função da área. Baseado nesse critério determinar a potência de iluminação que deve ser prevista para um ambiente de 17m2. Assinale a alternativa correta.

• A. 100 volt-amper.
• B. 200 volt-amper.
• C. 150 volt-amper.
• D. 220 volt-amper.

Para se fazer a previsão do número mínimo de tomadas de uso geral com potência prevista de 100 volt-amper em um ambiente residencial, a NBR- 5410/97 determina que esta previsão seja feita em função do perímetro do ambiente. Supondo uma sala de estar retângula com 4,8 metros de comprimento e 3,2 metros de largura, determinar o número mínimo de tomadas para este ambiente conforme NBR-5410/97. Assinale a alternativa correta.

• A.

  2 tomadas.

• B.

  3 tomadas.

• C.

  4 tomadas.

• D.

  5 tomadas.

Dadas as afirmativas a seguir:

Assinale a alternativa correta.

• A.

  Somente as afirmativas II e IV estão corretas.

• B.

  Somente as afirmativas II, III e IV estão corretas.

• C.

  Somente as afirmativas III e IV estão corretas.

• D.

  Somente as afirmativas I e III e IV estão corretas.
