Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

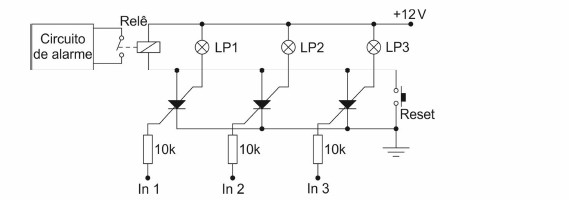

Considere o circuito abaixo.

A denominação dada aos tiristores presentes no sistema de alarme é

• A. TRIAC.
• B. SCS.
• C. Diodo Schockley.
• D. DIAC.
• E. PUT.

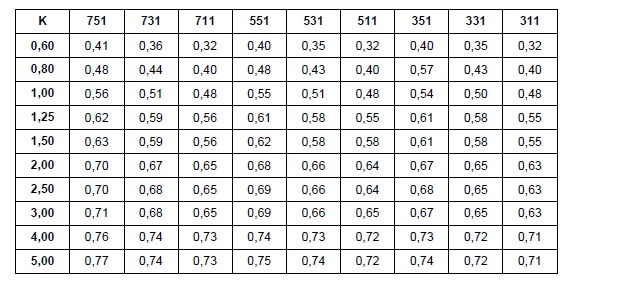

Para o projeto de iluminação de interiores, tem-se como referência a NBR 5413 e o método dos lumens. Para a aplicação do método, é necessária a determinação do fator de utilização da luminária escolhida a partir de uma tabela que faz parte dos seus dados técnicos, como, por exemplo, a tabela abaixo.

O fator de utilização encontra-se na coordenada dada por um índice K, que consta na primeira coluna vertical, variando de 0,60 a 5,00, e por um código dado na primeira linha, variando de 751 a 311.

A correta correlação do índice K e o código referem-se a:

• A.
• B.
• C.
• D.
• E.

Termelétrica que funciona com gás, diesel ou gasolina, instalada em hospitais, shopping centers etc., cuja função é entrar em operação apenas quando há falta de energia elétrica. Trata-se de um

• A. grupo entálpico.
• B. grupo gerador.
• C. biodigestor.
• D. gerador distribuidor.
• E. gerador acumulador.

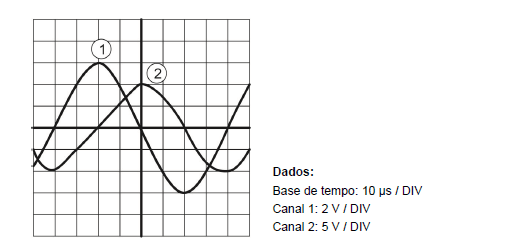

Considere os sinais na tela do osciloscópio e a sua calibração apresentada abaixo.

Os sinais têm

• A. a mesma frequência, mas o sinal do canal 1 está 45º atrasado em relação ao do canal 2.
• B. frequências diferentes e, portanto, não se pode falar em defasagem entre eles.
• C. a mesma frequência, mas o sinal do canal 1 está 60º adiantado em relação ao do canal 2.
• D. frequências diferentes e, quando o sinal 1 passa por zero, a amplitude do sinal do canal 2 é − 4 V.
• E. a mesma frequência, mas o sinal do canal 2 está 90º atrasado em relação ao do canal 1.

Considere:

− É usado em processos de medição de corrente e proteção de sistemas de potência.

− Reduz proporcionalmente a corrente de um sistema de potência, mantendo as características de sua forma de onda.

Trata-se de um

• A. TP.
• B. TC.
• C. varicap.
• D. autotransformador.
• E. TRIMPOT.

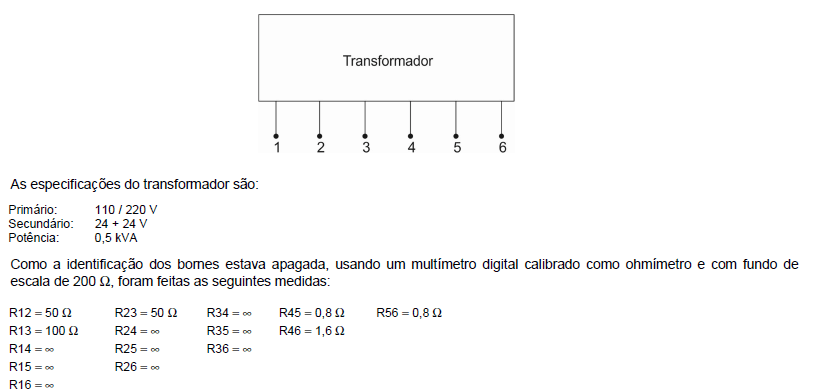

Um equipamento de bancada possui um transformador embutido, mas seus terminais são acessíveis externamente para uso em testes de dispositivos, como mostra a figura abaixo.

Nesse caso, é correto afirmar que os bornes

• A. 1, 2 e 3 pertencem ao secundário, sendo o 2 o center-tap.
• B. 2, 3 e 4 pertencem ao primário, sendo o 4 o center-tap.
• C. 4, 5 e 6 pertencem ao secundário, sendo o 5 o center-tap.
• D. 1, 2 e 3 pertencem ao primário, sendo o 3 o center-tap.
• E. 3,4 e 5 pertencem ao secundário, sendo o 4 o center-tap.

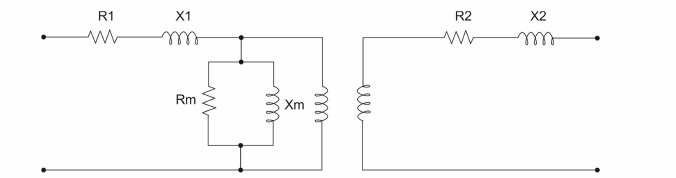

Considere o modelo elétrico de um transformador real abaixo.

O parâmetro

• A. Xm refere-se à reatância indutiva de magnetização.
• B. Rm refere-se à reatância indutiva de magnetização.
• C. Xm refere-se à reatância indutiva do enrolamento secundário refletida no primário.
• D. R1 refere-se à relutância do núcleo às correntes de Foucault.
• E. R2 refere-se à resistência do enrolamento primário refletida no secundário.

Em um curso de manutenção, foi cronometrado o tempo que cada um dos cinco profissionais levou para a identificação de um defeito previamente provocado em um equipamento, conforme a tabela abaixo.

Nesse caso, o tempo médio de identificação do defeito, em minutos e segundos, é

• A. 13 min 45 s.
• B. 13 min 03 s.
• C. 12 min 22 s.
• D. 14 min 05 s.
• E. 12 min 59 s.

Considere as características técnicas descritas abaixo.

I. Aplicado em circuitos de cargas indutivas.

II. Curva tempo × corrente ultrarrápida.

III. Possui contatos do tipo faca.

IV. Possui elemento sinalizador de corrente nominal por código de cores.

Caracterizam o fusível NH o que consta APENAS em

• A. I e IV.
• B. II, III e IV.
• C. II e IV.
• D. I, II e III.
• E. I e III.

Considere: − Determinação da capacidade de corte de disjuntores e fusíveis.

− Regulação e coordenação dos dispositivos de proteção.

− Previsão das condições limites de esforços térmicos e eletrodinâmicos dos elementos de uma rede de alimentação.

As três afirmações correspondem aos objetivos

• A. da medida da corrente de curto-circuito na saída do gerador que alimenta um sistema elétrico de potência.
• B. da medida da potência reativa total desenvolvida em um sistema elétrico de potência.
• C. do cálculo das correntes de curto-circuito em pontos de um sistema elétrico de potência.
• D. do cálculo da perda de potência ao longo de uma linha de transmissão.
• E. do cálculo do fator de potência total da carga aplicada à linha de transmissão.
