No sistema elétrico há um tipo específico de meio de comunicação de dados denominado Power Line Communication − PLC, no qual se utiliza a infraestrutura do sistema elétrico para a comunicação de dados. Considerando o modelo OSI de sete camadas para a estruturação das redes de comunicação, o PLC é localizado na camada de

• A. Aplicação.
• B. Enlace de dados.
• C. Rede.
• D. Sessão.
• E. Transporte.

Deseja-se que um fio condutor possua resistência de 15 Ω. Sabe-se que as características do condutor são:

− seção quadrada, de lados iguais a 1 mm.

− resistividade: 1,5 × 10⁻⁸ Ω . m.

Desta forma, o comprimento do fio deverá ser, em m, igual a

• A. 1.
• B. 10.000.
• C. 100.
• D. 1.000.
• E. 10.

Acerca dos disjuntores e seccionadores, considere:

I. A principal função dos disjuntores é interromper correntes de falta de forma rápida, com o intuito de limitar os danos causados aos equipamentos dos sistemas elétricos.

II. Chaves fusíveis têm como função permitir a manobra em carga, de ramais e redes de distribuição de energia elétrica, bem como isolar esses componentes durante eventos de curto-circuito.

III. Seccionadores podem ser empregados para isolar componentes do sistema de modo que seja possível efetuar tarefas de manutenção nesses componentes.

Está correto o que consta em

• A. I, apenas.
• B. II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

Quando da ocorrência de uma falta dupla-fase a jusante de seu ponto de instalação, o religador

• A. permanece continuamente desligando e religando o circuito de distribuição (também a jusante), até que não ocorram mais atuações dos elementos de sobrecorrente, independentemente da falta ser transitória ou permanente.
• B. irá efetuar o trip de seu disjuntor apenas se for detectada que a falta é permanente. Após um certo tempo, o religador fecha novamente o disjuntor, mantendo-o alimentando a falta, e forçando a queima de algum fusível.
• C. irá atuar, pois se trata de um dispositivo apenas de manobra e não de proteção, e seu disjuntor é dimensionado para ser manobrado em carga.
• D. não irá atuar, pois se trata de um dispositivo apenas de manobra e não de proteção, e seu disjuntor não é dimensionado para ser manobrado em carga.
• E. efetua o trip de seu disjuntor de forma instantânea ou temporizada no momento da falta. Após um certo tempo, o religador pode ordernar o fechamento do disjuntor para reenergizar o circuito, dependendo da magnitude, do tipo de falta detectada e da quantidade de religamentos já efetuada

Pode-se dividir as configurações de barra de subestações em dois grandes grupos: o primeiro grupo, das configurações com conectividade concentrada; e o segundo grupo, das configurações com conectividade distribuída. Com relação a essas configurações de barra,

• A. barra simples é uma das mais simples configurações de barra e pode ser utilizada em subestações de pequeno porte em média e alta tensão.
• B. a configuração de anel simples é concebida de modo a eliminar a necessidade de recomposição, por meio dos disjuntores fora de serviço, quando da manutenção dos seus disjuntores em serviço.
• C. a configuração de barra dupla com disjuntor e meio é empregada em subestações de pequeno e médio portes em virtude do seu custo reduzido.
• D. a configuração de barra principal e transferência é utilizada para que as manobras sejam realizadas com o desligamento das barras, liberando os disjuntores simultaneamente.
• E. barra dupla com disjuntor duplo é empregada em subestações que possuem elevado número de bays e baixa capacidade de potência por bay.

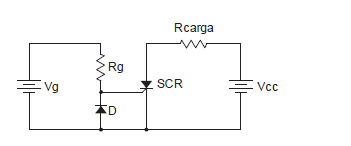

Considere, abaixo, o circuito de acionamento de carga baseado em SCR ideal.

Sabendo-se que Vg = 12 V; Ig (corrente de gatilho) = 100 mA; Vgk (máxima tensão de gatilho) = 2 V, o valor de Rg para possibilitar o disparo do SCR é, em Ω,

• A. 100.
• B. 20.
• C. 200.
• D. 10.
• E. 140.

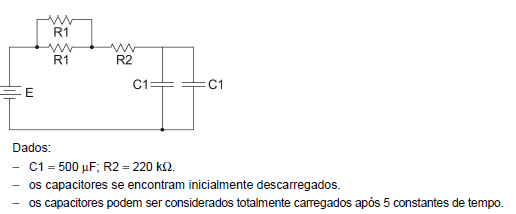

No circuito abaixo, deseja-se calcular o valor do resistor R1 de modo que os capacitores demorem cerca de 30 minutos para se carregarem totalmente, após a fonte E ser ligada.

Nessas condições, R1, em k Ω, deverá ser igual a

• A. 100.
• B. 20.
• C. 40.
• D. 60.
• E. 10.

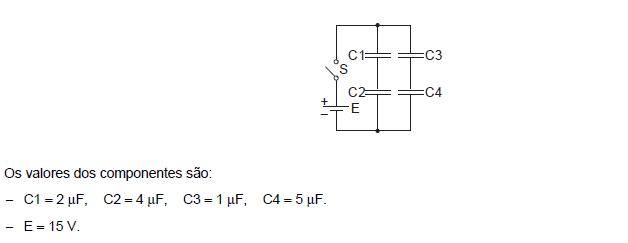

O circuito abaixo é baseado em quatro capacitores, que se encontram inicialmente descarregados.

Após a chave S ser fechada e o circuito se estabilizar, tem-se que a

• A. carga em C1 e em C2 são iguais a 10 μC.
• B. carga em C1 é igual a de C3.
• C. carga em C2 é o dobro da carga de C4.
• D. tensão entre os terminais de C1 é igual a 10 V, e nos terminais de C4 igual a 2,5 V.
• E. tensão entre os terminais de C3 é igual à presente nos terminais de C2.

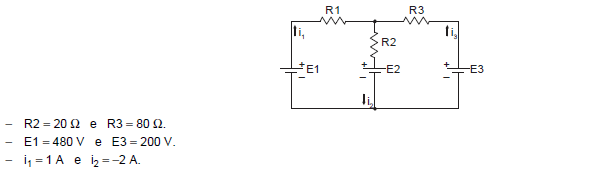

Considere o circuito abaixo.

Nessas condições,

• A. E2 = −200 V, i₃ = 2 A, R1 = 20 .
• B. E2 = −480 V, i₃ = 3 A, R1 = 80 .
• C. E2 = 100 V, i₃ = 1 A, R1 = 20
• D. E2 = 200 V, i₃ = −1 A, R1 = 20 .
• E. E2 = 480 V, i₃ = −3 A, R1 = 40 .

Considere o circuito abaixo.

O equivalente de Norton desse circuito é:

• A.
• B.
• C.
• D.
• E.
