Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

Considere as seguintes descrições de grau de proteção de transformadores trifásicos:

I. Protegido contra poeira e contra jatos d’água.

II. Protegido contra objetos sólidos de diâmetro maior ou igual a 50 mm e contra gotas d’água caindo verticalmente.

III. Protegido contra objetos sólidos de diâmetro maior ou igual a 2,5 mm e contra aspersão d’água.

Os IPs dos casos descritos são:

• A.
• B.
• C.
• D.
• E.

Em uma instalação elétrica, um circuito tem as seguintes especificações:

− condutores fase – fase – PE;

− tensão de 220 V / 60 Hz;

− previsão de cargas: 2 tomadas de 600 VA cada e 6 tomadas de 100 VA cada.

− fatores de correção de temperatura e agrupamento unitários.

O tipo de condutor dimensionado tem seção de 2,5 mm2 e possui capacidade de condução de corrente de 24 A. Nesse caso, é necessário e suficiente que o disjuntor termomagnético tenha corrente nominal In definida a partir do critério:

• A. In < 24 A.
• B. In < 8,2 A.
• C. In > 8,2 A.
• D. 8,2 A < In > 24 A.
• E. 8,2 A < In < 24 A.

Na lâmpada a vapor de sódio de alta pressão, a partida só ocorre após o pico de alta tensão, função essa executada pelo

• A. receptáculo.
• B. termostato.
• C. varactor.
• D. ignitor.
• E. catodo.

A análise da composição harmônica de uma instalação elétrica sob efeito de fontes chaveadas resultou nas seguintes taxas de distorção harmônica individuais:

− 1ª harmônica: h1 = 100%

− 3ª harmônica: h3 = 60%

− 5ª harmônica: h5 = 20%

Nesse caso, a THD total vale, aproximadamente,

• A. 40%.
• B. 133%.
• C. 80%.
• D. 180%.
• E. 63%.

Um ambiente de um edifício tem as seguintes características:

− Térreo.

− Área de uso comunitário.

− Área úmida, com torneiras aquecidas eletricamente.

− Tomadas sobre uma pia.

O projeto da instalação elétrica do edifício, para o circuito de tomadas sobre a pia, nas condições descritas anteriormente, deve prever os seguintes dispositivos de proteção:

• A. interruptor diferencial-residual e disjuntor termomagnético.
• B. dispositivo de proteção contra surtos e disjuntor termomagnético.
• C. fusíveis DIAZED e NH.
• D. fusível NH e disjuntor termomagnético.
• E. fusível SILIZED e dispositivo de proteção contra surtos.

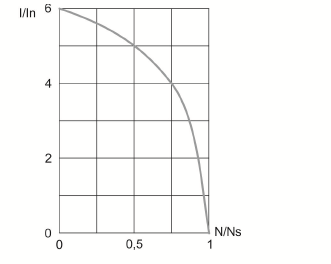

Um motor trifásico com corrente nominal de 4 A e velocidade síncrona igual a 1.800 RPM apresenta a seguinte curva de partida direta:

Quando a velocidade atinge 50% de seu valor síncrono, a corrente, em ampères, vale

• A. 20.
• B. 16.
• C. 8.
• D. 2.
• E. 0,8.

Uma lâmpada (127V-100 W) contém um filamento de tungstênio, de comprimento 31,4 cm e área da seção transversal igual a 1,26 × 10⁻⁹ m2. A resistividade em Ω . m do filamento da lâmpada, quando esta se encontra em operação, é, aproximadamente,

• A. 4,6 × 10⁻⁸.
• B. 2,72 × 10⁻⁸.
• C.  1,10 × 10⁻⁶.
• D. 6,47 × 10⁻⁷.
• E. 5,45 × 10⁻².

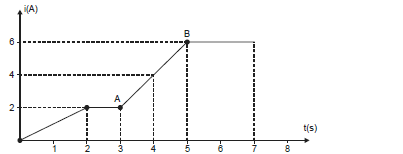

A corrente em um indutor ideal, de indutância L = 0,4 H, varia com o tempo conforme o gráfico abaixo.

A tensão elétrica no indutor no trecho AB, em volt, é

• A. 4.
• B. 0,4.
• C. 0,8.
• D. 2.
• E. 0,6.

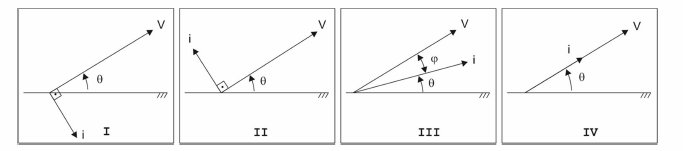

Considere os diagramas de fasores para tensão e corrente, em circuitos passivos, representados em um eixo de referência arbitrário e girando no sentido anti-horário.

 A correta associação de cada diagrama à respectiva natureza do seu circuito é:

• A.
• B.
• C.
• D.
• E.

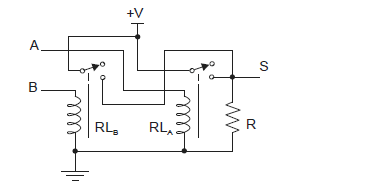

Considere a figura abaixo.

A lógica de operação executada pelo relé é chamada de

• A. OU (OR).
• B. NE (NAND).
• C. OU EXCLUSIVA (XOR).
• D. E (AND).
• E. NOU (NOR).
