Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

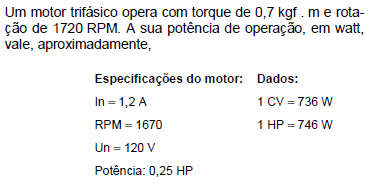

• A.

  60.

• B.

  124.

• C.

  240.

• D.

  304.

• E.

  360.

No ensaio de um motor CC de 120 V e 0,25 CV, a corrente de entrada medida foi 2,5 A. O rendimento do motor vale, aproximadamente, Dado: 1 CV = 736 W

• A.

  50%.

• B.

  61%.

• C.

  72%.

• D.

  82%.

• E.

  92%.

• A.



• B.



• C.



• D.



• E.

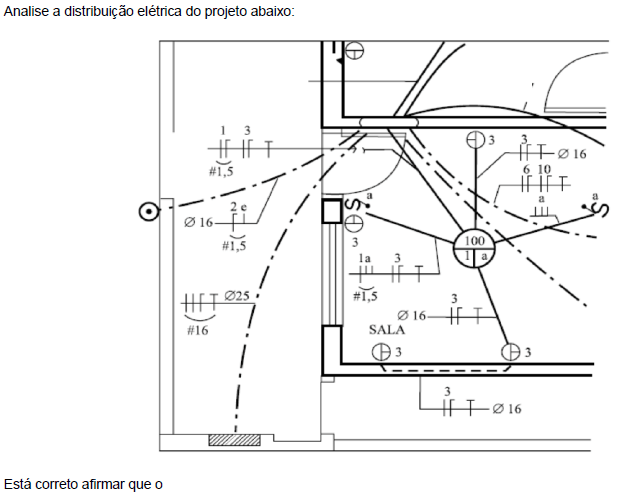

• A.

  circuito alimentador é trifásico.

• B.

  circuito das tomadas é bifásico.

• C.

  circuito 2 é de iluminação.

• D.

  circuito 3 é de tomadas.

• E.

  diagrama apresentado no projeto é multiplofilar.

A NBR 5410 estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. No que se refere à sua abrangência, esta norma se aplica a

• A.

  instalações elétricas de veículos automotores.

• B.

  instalações elétricas de embarcações e aeronaves.

• C.

  instalações de iluminação pública.

• D.

  circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1 000 V em corrente alternada, com frequências inferiores a 400 Hz, ou a 1 500 V em corrente contínua.

• E.

  redes públicas de distribuição de energia elétrica.

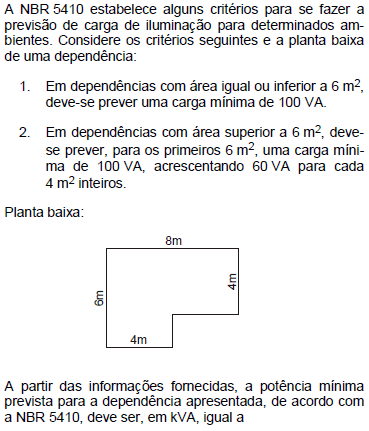

• A.

  0,32.

• B.

  0,46.

• C.

  0,58.

• D.

  0,68.

• E.

  0,92.

Sobre um fotodiodo de dois terminais devidamente polarizado, é correto afirmar:

• A.

  Ao receber luz a corrente reversa aumenta de valor.

• B.

  Cada valor de corrente de polarização reversa emite luz com um comprimento de onda (λ) específico.

• C.

  O seu funcionamento baseia-se na transmissão e recepção de luz visível modulada.

• D.

  É um componente bipolar, pois para uma mesma aplicação, tanto na polarização direta como na reversa, ele apresenta a mesma eficiência.

• E.

  O comprimento (λ) da luz emitida por ele pertence à faixa do espectro invisível.

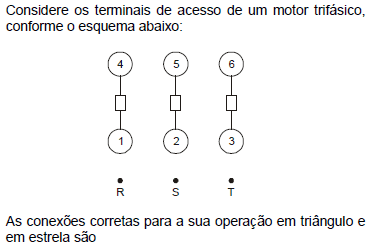

• A.



• B.



• C.



• D.



• E.



Para possibilitar e monitorar o paralelismo entre um gerador do consumidor e a rede de distribuição de energia elétrica em condições aceitáveis, podem ser utilizados, dentre outros, os dispositivos

• A.

  interruptor diferencial residual e fusível de inspeção.

• B.

  interruptor de neutro e relé de sobrefrequência direcional.

• C.

  relé de subfrequência e disjuntor de neutro.

• D.

  relé de sobrecorrente e disjuntor de serialização.

• E.

  relé de sobretensão e relé de sincronismo.

• A.

  MOC 3020.

• B.

  LM 555.

• C.

  Flip-flop JK.

• D.

  LM 741.

• E.

  Meio somador.
