Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

As válvulas eletropneumáticas são do tipo

• A. 2 vias e 4 estados com acionamento unidirecional.
• B. 4 vias e 3 estados com acionamento bidirecional.
• C. 3 vias e 4 estados com acionamento unidirecional.
• D. 4 vias e 2 estados com acionamento unidirecional.
• E. 2 vias e 3 estados com acionamento bidirecional.

Após o acionamento da chave C, com trava, os quatro primeiros passos da operação do sistema, em ordem temporal, são:

• A.
• B.
• C.
• D.
• E.

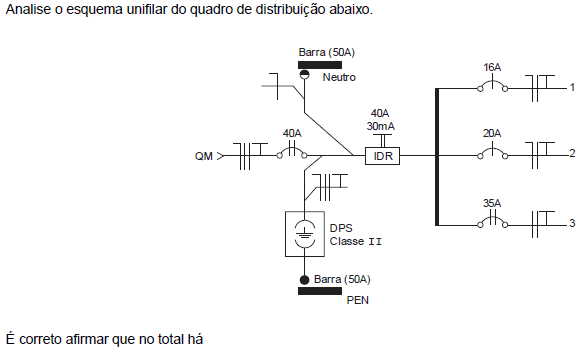

• A. quatro dispositivos de proteção, sendo três contra sobrecorrente e um contra choque elétrico.
• B. cinco dispositivos de proteção, sendo quatro contra sobrecorrente e um contra sobretensão.
• C. cinco dispositivos de proteção, sendo três contra sobrecorrente e dois contra choque elétrico.
• D. seis dispositivos de proteção, sendo quatro contra sobrecorrente, um contra choque elétrico e um contra descarga atmos férica.
• E. seis dispositivos de proteção, sendo três contra sobrecorrente, dois contra choque elétrico e um contra descarga atmosférica.

A função da chave centrífuga no motor monofásico de fase dividida é interromper a alimentação do enrolamento

• A. principal, em caso de sobreaquecimento.
• B. principal, em caso de travamento do rotor.
• C. principal, em caso de sobrecorrente causada por sobrecarga mecânica.
• D. auxiliar, em caso de aumento brusco de rotação causado pela desconexão da carga.
• E. auxiliar, após a partida.

Um transformador de corrente tem relação de transformação 40:1. Se a corrente no primário for 150 A, a corrente secundária valerá

• A. 1,50 A.
• B. 0,75 A.
• C. 3,75 A.
• D. 6,00 kA.
• E. 2,50 kA.

• A.
• B.
• C.
• D.
• E.

• A. acende e, após um tempo, apaga, permanecendo apagada indefinidamente.
• B. pisca indefinidamente, mas em intervalos de tempo cada vez maiores.
• C. começa apagada e acende, permanecendo acesa indefinidamente.
• D. pisca duas vezes, permanecendo acesa indefinidamente.
• E. pisca indefinidamente.

Um transformador trifásico, com os três enrolamentos do primário ligados em estrela e os três enrolamentos do secundário ligados em triângulo, tem relação de espiras de 63:1. Sendo a tensão de linha do primário igual a 13,8 kV, a tensão de linha do secundário vale

• A. 110 V.
• B. 127 V.
• C. 220 V.
• D. 270 V.
• E. 380 V.

Em um sistema elétrico de alta tensão, a proteção principal é realizada normalmente por um dispositivo que possui três elemen tos internos que determinam a sua operação: sensor, comparador e atuador. Trata-se de

• A. transformador de instrumento.
• B. chave seccionadora.
• C. contator.
• D. captor.
• E. relé.

• A. 6,4% e 0,87.
• B. 6,4% e 0,67.
• C. 4,4% e 0,52.
• D. 4,4% e 0,67.
• E. 4,4% e 0,87.
