Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

• A.

  500.

• B.

  1000.

• C.

  2000.

• D.

  3000.

• E.

  3500.

Uma carga indutiva de 200 kVA consome 140 kW. Os valores aproximados da potência reativa e do fator de potência são, respectivamente:

• A.

  60 kVAR e 0,70

• B.

  60 kVAR e 0,85

• C.

  143 kVAR e 0,70

• D.

  143 kVAR e 0,85

• E.

  160 kVAR e 0,80

• A.

  500.

• B.

  1000.

• C.

  2000.

• D.

  3000.

• E.

  3500.

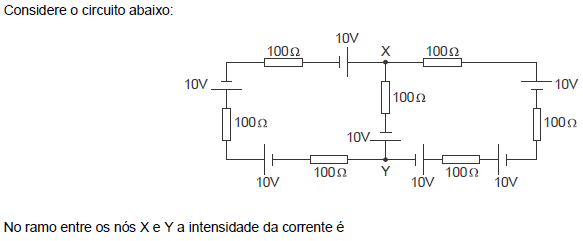

• A.

  80 mA no sentido de X para Y.

• B.

  40 mA no sentido de X para Y.

• C.

  20 mA no sentido de Y para X.

• D.

  60 mA no sentido de Y para X.

• E.

  nula.

• A.



• B.



• C.



• D.



• E.



Para obter uma corrente de valor compatível com o medidor de energia elétrica a partir da corrente de carga e para que o medidor não esteja ligado diretamente ao circuito da instalação é utilizado um

• A.

  TT.

• B.

  Kd.

• C.

  TC.

• D.

  TP.

• E.

  FP.

Realiza teste de isolação em sistemas elétricos:

• A.

  década capacitiva.

• B.

  wattímetro.

• C.

  decibelímetro.

• D.

  amperímetro.

• E.

  megômetro.

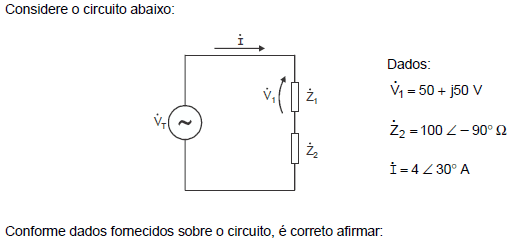

• A.

  A impedância total tem característica capacitiva.

• B.



• C.

  A corrente está atrasada em relação à tensão do gerador.

• D.



• E.



Caracteriza o SCR:

• A.

  possui três terminais: anodo, catodo e base.

• B.

  a tensão de disparo diminui com o aumento da corrente no terminal de gatilho.

• C.



• D.

  após o disparo, o SCR corta com a anulação da corrente de gatilho.

• E.

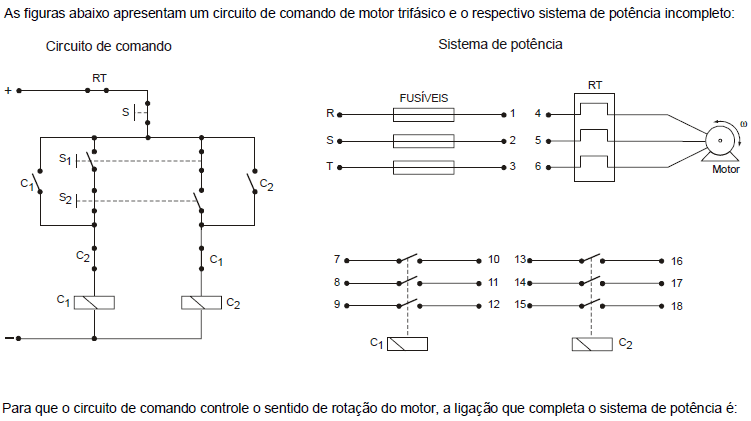

• A.

  (1 - 8 - 13) ; (2 - 9 - 14) ; (3 - 7 - 15) ; (4 - 12 - 18) ; (5 - 11 - 17) ; (6 - 10 - 16).

• B.

  (1 - 9 - 13) ; (2 - 8 - 14) ; (3 - 7 - 15) ; (4 - 10 - 16) ; (5 - 11 - 18) ; (6 - 12 - 17).

• C.

  (1 - 7 - 13) ; (2 - 8 - 14) ; (3 - 9 - 15) ; (4 - 11 - 17) ; (5 - 10 - 16) ; (6 - 12 - 18).

• D.

  (1 - 7 - 13) ; (2 - 8 - 14) ; (3 - 9 - 15) ; (4 - 10 - 18) ; (5 - 11 - 17) ; (6 - 12 - 16).

• E.

  (1 - 7 - 13) ; (2 - 8 - 14) ; (3 - 9 - 15) ; (4 - 10 - 16) ; (5 - 11 - 17) ; (6 - 12 - 18).
