Questões de Engenharia Elétrica da FUNRIO Fundação de Apoio a Pesquisa, Ensino e Assistência (FUNRIO)

Uma carga de prova de 4nC é colocada em um campo elétrico E e posicionada num ponto Q onde fica submetida a uma força de 8x10^-4 N. Determine o módulo do campo elétrico E no ponto Q.

• A. 2x10^-6N/C.
• B. 2x10^-5N/C.
• C. 16x10^-13N/C.
• D. 32x10^-13N/C.
• E. 2x10^-5N/C.

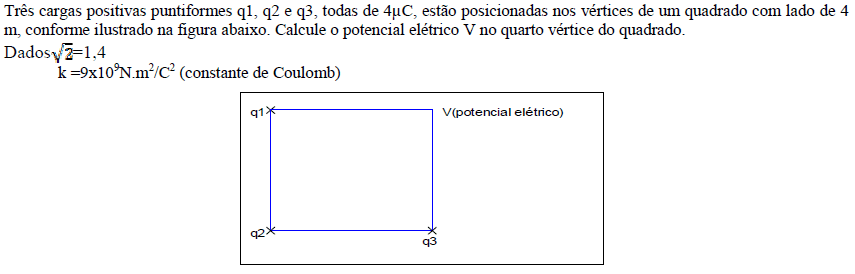

• A. 2,24x10⁴V.
• B. 3,44x10⁴V.
• C. 6,23x10⁴V.
• D. 2,43x10⁴V.
• E. 2,26x10⁴V.

• A. 320 Ù.
• B. 430 Ù.
• C. 239 Ù.
• D. 283 Ù.
• E. 520 Ù.

• A.
• B.
• C.
• D.
• E.

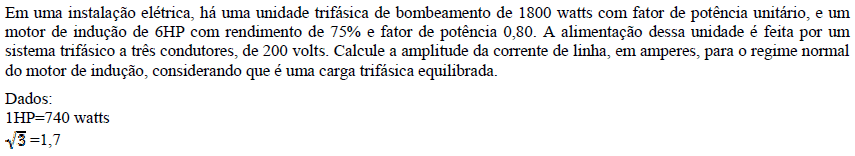

• A. 34,23 A.
• B. 18,22 A.
• C. 31,11 A.
• D. 10,33 A.
• E. 21,76 A.

Um transformador de 16 kVA fornece 6 kW a uma carga com fator de potência de 0,6 atrasado. Desejando-se cargas de fator de potência unitário com esse mesmo transformador, determine quantos kW podem ser acrescentados, até que esse transformador esteja a plena carga.

Dados:

sen30o=0,5

cos30o=0,8

• A. 12,2 Kw.
• B. 15,6 kW.
• C. 12,8 kW.
• D. 6,8 kW.
• E. 16,8kW.

Um conjunto de motores de indução com um total de 500 kW e fator de potência 0,8 atrasado deve ser substituído por motores síncronos de mesmo rendimento, porém de fator de potência 0,707 adiantado. À medida que prossegue o programa de substituição, o fator de potência do conjunto vai melhorando. Determine a porcentagem de carga que deverá ser substituída quando o fator de potência atingir 0,9 atrasado.

Dados:

sen30º=0,50

cos30º=0,80

cos26º=0,90

sen26º=0,40

sen45º=0,707

sen75º=0,96

• A. 20%
• B. 15%
• C. 25%
• D. 30%
• E. 40%

A Resolução Normativa ANEEL nº 414 define, entre outras coisas, demanda, demanda contratada, demanda faturável e demanda medida. Tomando como referência a Resolução Normativa mencionada, considere os seguintes enunciados sobre as definições de demanda.

I- Demanda: média das potências elétricas ativas ou reativas, solicitadas ao sistema elétrico pela parcela da carga instalada em operação na unidade consumidora, durante um intervalo de tempo especificado, expressa em quilowatts (kW) e quilovolt-ampere-reativo (kvar), respectivamente.

II- Demanda contratada: demanda de potência ativa a ser obrigatória e continuamente disponibilizada pela distribuidora, no ponto de entrega, conforme valor e período de vigência fixados em contrato, e que deve ser paga pelo tempo de uso durante o período de faturamento, expressa em quilowatts (kW).

III- Demanda faturável: valor da demanda de potência ativa, considerada para fins de faturamento, com aplicação da respectiva tarifa, expressa em quilowatts (kW).

IV- Demanda medida: maior demanda de potência ativa, verificada por medição, integralizada em intervalos de 30 (trinta) minutos durante o período de faturamento.

Dos enunciados acima, pode-se afirmar que:

• A. I, II, III e IV estão corretas.
• B. I e III estão corretas.
• C. II, III e IV estão corretas.
• D. I, III e IV estão corretas.
• E. I, II, e IV estão corretas.

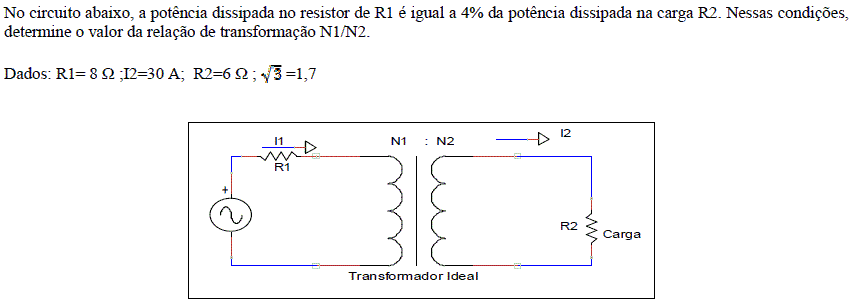

• A. 1,60
• B. 10,0
• C. 3,45
• D. 5,88
• E. 16,0

Um transformador tem um primário com uma bobina de indutância de 40mH, considerando-se desprezível a sua resistência. Calcule o módulo de sua reatância Z para uma frequência de 50Hz e o módulo de sua corrente I quando ligada a uma fonte de tensão de 96 V.

Dado: π=3.

• A.
• B.
• C.
• D.
• E.
