Questões de Engenharia Elétrica da Núcleo de Computação Eletrônica UFRJ (NCE)

Duas cargas trifásicas equilibradas estão ligadas em paralelo. A primeira, ligada em triângulo, possui impedância por fase igual a . Já a segunda, ligada em estrela, possui impedância por fase igual a . A carga equivalente às duas, ligada em estrela, apresentará uma impedância por fase igual a:

• A.



• B.



• C.



• D.



• E.



Considere as seguintes grandezas tensão e corrente: v(t) = 100 cos (20t + 30º) V e i(t) = 20 cos (4t + 7,5º) A . O ângulo de defasagem entre elas é:

• A.

  37,5º;

• B.

  22,5º;

• C.

  7,5º;

• D.

  4,5º;

• E.

  indefinido.

Uma carga de 30kW e fator de potência 0,6 indutivo opera em um certo ponto de uma rede elétrica. Outra carga de 10kW e fator de potência unitário será conectada nesse mesmo ponto. Desejando-se corrigir o fator de potência desse ponto da rede para 0,8 indutivo com as duas cargas em operação, será necessário instalar no ponto da rede um banco de capacitores com capacidade reativa igual a:

• A.

  25kVAr;

• B.

  20kVAr;

• C.

  15kVAr;

• D.

  10kVAr;

• E.

  5kVAr.

Em um transformador, P_FE é o valor da perda no núcleo e P_EJ é o valor da perda por Efeito Joule. O seu rendimento máximo ocorre quando:

• A.



• B.



• C.



• D.



• E.

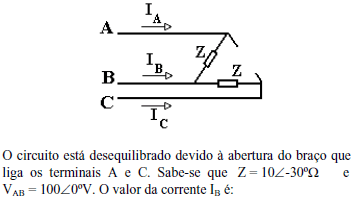

O circuito trifásico abaixo apresenta seqüência de fase abc.

• A.



• B.



• C.



• D.



• E.



A laminação do núcleo dos transformadores:

• A.

  reduz as perdas por histerese;

• B.

  reduz as perdas por correntes parasitas;

• C.

  reduz as perdas por correntes parasitas e histerese;

• D.

  aumenta a sua regulação de tensão;

• E.

  aumenta a sua corrente de excitação.

Considere um transformador monofásico de 69/138 kV. Sua reatância de dispersão equivalente, determinada pelo lado de alta tensão e escrita em pu nas bases nominais do transformador, é igual a X_AT (pu). A sua reatância de dispersão equivalente X_BT (pu), determinada pelo lado de baixa tensão e também escrita em pu nas mesmas bases, é igual a:

• A.

  X_AT(pu);

• B.

  0,25 X_AT(pu);

• C.

  0,5 X_AT(pu);

• D.

  2 X_AT(pu);

• E.

  4 X_AT(pu);

Em um sistema gerador-barra infinita, o "Critério das Áreas Iguais" pode ser utilizado, com aproximação, para se estudar:

• A.

  despacho de carga;

• B.

  comportamento carga x freqüência entre áreas;

• C.

  estabilidade dinâmica;

• D.

  estabilidade transitória;

• E.

  estabilidade em regime permanente.

Considere as correntes de linha I_A, I_B I_C em um ponto de uma rede trifásica desequilibrada. A seqüência de fase é abc. Sabendo-se que as componentes de seqüência positiva da corrente da fase B e de seqüência zero da corrente da fase C são nulas, pode-se afirmar que:

• A.



• B.



• C.



• D.



• E.



A correção do fator de potência de um ponto da rede onde está localizada uma impedância constante:

• A.

  não altera a corrente de suprimento da rede;

• B.

  não altera a potência ativa consumida pela impedância;

• C.

  não altera a potência reativa da impedância;

• D.

  não altera a tensão de alimentação da impedância;

• E.

  altera a tensão de alimentação da impedância.
