Considere a situação em que um motor de indução trifásico com rotor em gaiola seja alimentado por um conversor eletrônico com saída trifásica. Em razão da necessidade da carga que aciona, esse motor de 6 pólos tem a velocidade do seu rotor variável de 200 rpm a 2.400 rpm. Com relação a essa situação, julgue os itens que se seguem.
Se for desejado que a tensão de alimentação do motor varie, o conversor eletrônico que o alimenta deverá ser um inversor, ou seja, um conversor CC/CA.
Um gerador síncrono trifásico alimenta um transformador trifásico que, por sua vez, alimenta uma carga estática trifásica equilibrada. Em certa situação, a tensão interna do gerador está ajustada de forma que a carga esteja sendo alimentada com tensão nominal. O quadro que se segue mostra algumas características desses componentes.
Julgue os itens a seguir, relativos a essa situação.
A corrente no lado de baixa tensão do transformador é superior a 500 A.
Um gerador síncrono trifásico alimenta um transformador trifásico que, por sua vez, alimenta uma carga estática trifásica equilibrada. Em certa situação, a tensão interna do gerador está ajustada de forma que a carga esteja sendo alimentada com tensão nominal. O quadro que se segue mostra algumas características desses componentes.
Julgue os itens a seguir, relativos a essa situação.
A impedância por fase do transformador, referida ao lado de alta tensão desse equipamento, é superior a .
Um gerador síncrono trifásico alimenta um transformador trifásico que, por sua vez, alimenta uma carga estática trifásica equilibrada. Em certa situação, a tensão interna do gerador está ajustada de forma que a carga esteja sendo alimentada com tensão nominal. O quadro que se segue mostra algumas características desses componentes.
Julgue os itens a seguir, relativos a essa situação.
Considerando a correta representação fasorial desse sistema elétrico, se o fasor corrente no gerador estiver em fase com o fasor tensão terminal no gerador, é correto afirmar que a carga tem fator de potência capacitivo.
A figura acima mostra uma seção de linha de transmissão de impedância característica Z1 utilizada para realizar o casamento entre uma carga ZL e uma linha de transmissão de impedância característica Z0 real. Considerando essa figura, julgue o item abaixo.
Quando comparada ao transformador de , essa estrutura tem como desvantagem o fato de a impedância característica Z1 somente apresentar valores práticos quando o módulo da impedância da carga ZL tiver um valor superior a Z0.
No que se refere a sistemas de comunicação via rádio, julgue os itens seguintes.
Considere que o sistema radiante de um sistema de radiocomunicação seja composto de um dipolo de meia onda localizado paralelamente e a uma distância de m de um plano perfeitamente condutor, que pode ser considerado infinito. Na recepção, o sinal transmitido ilumina uniformemente uma antena parabólica circular de 1 m de diâmetro, distante 10 km do dipolo. Nessa situação, caso a potência transmitida pelo dipolo seja igual a 60 mW, é correto afirmar que a máxima potência recebida pelo refletor será superior a 0,1 nW.
No que se refere a sistemas de comunicação via rádio, julgue os itens seguintes.
A propagação de sinais com freqüência na parte superior da banda de VHF pode ser influenciada pela ionosfera devido, principalmente, aos efeitos de ionização esporádica da camada E da ionosfera terrestre. Esses efeitos podem provocar a formação de dutos atmosféricos, o que causa variação na intensidade de campo no receptor.

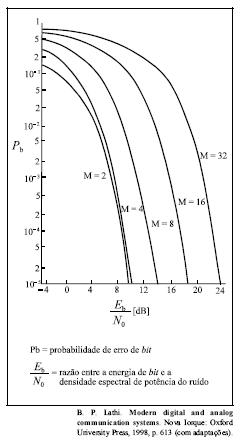

A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.
► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).
► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s1(t), no formato NRZ polar, à taxa de 4 Mbps.
► O sinal s1(t), é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s2(t), de freqüência central 100 MHz.
► O sinal s2(t), é injetado em um upconverter, o que resulta no sinal s3(t), de freqüência central 10 GHz.
► O sinal s3(t), é amplificado em potência e em seguida filtrado, gerando o sinal s4(t), A potência do sinal s4(t), é igual a 0,5 W.
► O sinal s4(t), é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.
Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é
A densidade espectral de potência do sinal s1(t) é nula para a freqüência de 8 MHz e tem a vantagem, com relação aos códigos de linha RZ polar e manchester, de não apresentar nível DC. No entanto, apresenta a desvantagem, com relação a essas técnicas, de que 90% de sua energia está concentrada em banda de freqüência de maior largura.
A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.
► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).
► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s1(t), no formato NRZ polar, à taxa de 4 Mbps.
► O sinal s1(t), é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s2(t), de freqüência central 100 MHz.
► O sinal s2(t), é injetado em um upconverter, o que resulta no sinal s3(t), de freqüência central 10 GHz.
► O sinal s3(t), é amplificado em potência e em seguida filtrado, gerando o sinal s4(t), A potência do sinal s4(t), é igual a 0,5 W.
► O sinal s4(t), é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.
Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é
Se o sistema opera em condições ideais, o filtro na saída do transmissor deve ser do tipo passa-faixa e sua largura de banda de 3 dB pode ser inferior a 1,5 MHz.
A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.
► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).
► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s1(t), no formato NRZ polar, à taxa de 4 Mbps.
► O sinal s1(t), é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s2(t), de freqüência central 100 MHz.
► O sinal s2(t), é injetado em um upconverter, o que resulta no sinal s3(t), de freqüência central 10 GHz.
► O sinal s3(t), é amplificado em potência e em seguida filtrado, gerando o sinal s4(t), A potência do sinal s4(t), é igual a 0,5 W.
► O sinal s4(t), é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.
Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é
A partir das informações apresentadas, é correto concluir que o sistema transmissor possui oscilador local de freqüência igual a 9,9 GHz ou 10,1 GHz.
