Questões de Engenharia Eletrônica do ano 2004

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

A ERP do sistema transmissor é inferior a 60 dBm.

• C. Certo
• E. Errado

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

Caso o sistema receptor opere no limite de sua sensibilidade, e supondo propagação por espaço livre com perda adicional estimada em 40 dB, então d deve ser inferior a 16 km.

• C. Certo
• E. Errado

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

A uma temperatura ambiente de 300 K, a figura de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é superior a 6 dB.

• C. Certo
• E. Errado

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

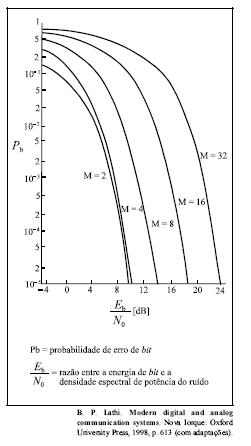

Sabendo que a relação entre a potência do sinal e a potência do ruído   no sistema receptor é igual a 11 dB, então, a BER do sistema, quando em operação, deve ser menor que 10^-3.

• C. Certo
• E. Errado

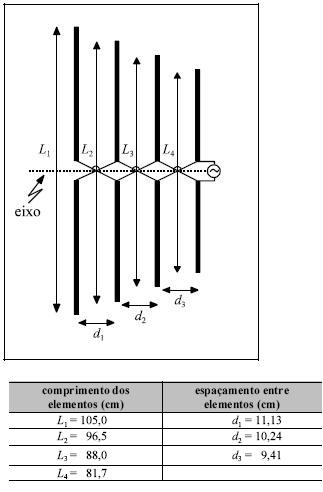

Considerando a figura acima, que mostra um tipo de antena de tubos condutores, cujas dimensões principais estão listadas na tabela, julgue os itens a seguir.

Trata-se de uma antena log-periódica que, caso seja corretamente construída, pode operar na recepção de sinais na banda de VHF entre 144 MHz e 148 MHz.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra um tipo de antena de tubos condutores, cujas dimensões principais estão listadas na tabela, julgue os itens a seguir.

Uma antena de fios com a característica de construção mostrada tem diagrama de radiação com máximo na direção do eixo indicado, no sentido do menor para o maior elemento. Esse tipo de estrutura pode apresentar ganho de valor maior que 17 dBi na direção de máxima radiação.

• C. Certo
• E. Errado

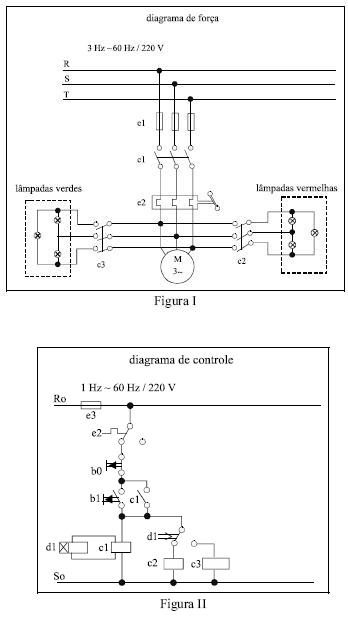

As figuras I e II ao lado mostram os diagramas de força e de controle do acionamento de um motor de indução trifásico com rotor em gaiola. Considere que esse motor possua corrente nominal de 52 A, que ele sempre parta com tensão nominal, aciona carga que exige conjugado constante, não tenha letra-código e possua elevação de temperatura admissível de 40 ºC. Com relação ao motor descrito, aos seus diagramas e acionamento, julgue os itens seguintes, considerando que todos os componentes do motor funcionam perfeitamente.

O ajuste em 65 A é adequado para o relé e2.

• C. Certo
• E. Errado

As figuras I e II ao lado mostram os diagramas de força e de controle do acionamento de um motor de indução trifásico com rotor em gaiola. Considere que esse motor possua corrente nominal de 52 A, que ele sempre parta com tensão nominal, aciona carga que exige conjugado constante, não tenha letra-código e possua elevação de temperatura admissível de 40 ºC. Com relação ao motor descrito, aos seus diagramas e acionamento, julgue os itens seguintes, considerando que todos os componentes do motor funcionam perfeitamente.

Se os fusíveis e1 forem de 80 A, eles estarão corretamente dimensionados.

• C. Certo
• E. Errado

As figuras I e II ao lado mostram os diagramas de força e de controle do acionamento de um motor de indução trifásico com rotor em gaiola. Considere que esse motor possua corrente nominal de 52 A, que ele sempre parta com tensão nominal, aciona carga que exige conjugado constante, não tenha letra-código e possua elevação de temperatura admissível de 40 ºC. Com relação ao motor descrito, aos seus diagramas e acionamento, julgue os itens seguintes, considerando que todos os componentes do motor funcionam perfeitamente.

Se o motor estiver desenergizado e o botão b1 for pressionado, as lâmpadas vermelhas serão acesas antes das lâmpadas verdes.

• C. Certo
• E. Errado

As figuras I e II ao lado mostram os diagramas de força e de controle do acionamento de um motor de indução trifásico com rotor em gaiola. Considere que esse motor possua corrente nominal de 52 A, que ele sempre parta com tensão nominal, aciona carga que exige conjugado constante, não tenha letra-código e possua elevação de temperatura admissível de 40 ºC. Com relação ao motor descrito, aos seus diagramas e acionamento, julgue os itens seguintes, considerando que todos os componentes do motor funcionam perfeitamente.

Uma vez ligadas, as lâmpadas verdes serão desligadas se a bobina de c1 for desenergizada.

• C. Certo
• E. Errado
