Questões de Engenharia Eletrônica do ano 2004

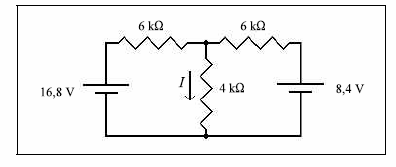

Com relação ao circuito elétrico acima, julgue o item seguinte.

O valor da corrente I é igual a 1,8 A.

• C. Certo
• E. Errado

Um osciloscópio é utilizado para medir a amplitude e a freqüência de uma onda senoidal. Em determinada medida, a escala vertical está ajustada para 0,5 V por divisão e a escala horizontal está ajustada para 10 ms por divisão. Com relação a essa medida, julgue o item seguinte.

Considere que um ciclo do sinal medido ocupe 4 divisões horizontais e que a amplitude de pico a pico corresponda a quatro divisões. Nesse caso, a amplitude do sinal é de 2 V pico a pico e a freqüência é de 50 Hz.

• C. Certo
• E. Errado

Diodos semicondutores são dispositivos muito usados em circuitos de telecomunicação e em circuitos eletrônicos. Com relação a esse dispositivo, julgue o item seguinte.

Os diodos semicondutores podem ser fabricados com silício dopado com materiais pentavalentes ou trivalentes, o que resulta em materiais do tipo n e do tipo p. Esses materiais são utilizados para formar junções pn cuja tensão de operação é, normalmente, de 0,2 V quando submetida a polarização direta.

• C. Certo
• E. Errado

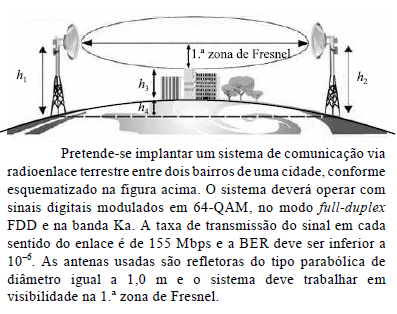

Com relação ao sistema descrito acima, julgue os itens subseqüentes.

Caso o sistema operasse no modo ATM, a transmissão ocorreria na forma de células de tamanho fixo e permitiria a transmissão tanto de serviços do tipo CBR (constant bit rate) quanto de vídeo no modo RT-VBR (real-time variable bit rate) e de tráfego IP na forma ABR (available bit rate).

• C. Certo
• E. Errado

Com relação ao sistema descrito acima, julgue os itens subseqüentes.

A banda de freqüências ocupada pelo sinal transmitido em cada sentido do enlace deve ser superior a 25 MHz.

• C. Certo
• E. Errado

Com relação ao sistema descrito acima, julgue os itens subseqüentes.

Se o sistema operasse na banda Ku, as alturas das antenas — h₁ e h₂ — poderiam ser menores do que aquelas utilizadas na operação em banda Ka, respeitando-se ao estabelecido com relação à visibilidade e mantendo-se os outros parâmetros do sistema inalterados.

• C. Certo
• E. Errado

Com relação ao sistema descrito acima, julgue os itens subseqüentes.

Se o sistema empregasse fibra óptica, em vez de radioenlace terrestre, seria possível obter taxas de transmissão superiores a 1 Tbps, caso se utilizasse modulação OOK e tecnologia DWDM em fibra multimodo com perfil de índice de refração do tipo degrau, cuja dispersão cromática é nula e as perdas são da ordem de 0,2 dB/km.

• C. Certo
• E. Errado

Em um local são encontrados motores de indução em gaiola e motores de indução do tipo rotor bobinado. Tais máquinas elétricas foram projetadas para atender necessidades específicas, daí a utilização de tipos diferentes de motores de indução. Em relação a essas máquinas elétricas, julgue o item abaixo.

Motores de indução em gaiola são alimentados somente em corrente alternada. Motores de indução de rotor bobinado admitem, em função da construção do seu tipo de rotor, alimentação em tensão contínua e constante.

• C. Certo
• E. Errado

Sistemas de proteção digital utilizam a técnica de esteganografia, a qual permite que informações sejam mascaradas para evitar a sua detecção por terceiros. Com referência à esteganografia, julgue o item abaixo.

Essa técnica inclui métodos para comunicações secretas. Entre tais métodos, incluem-se os arranjos de caracteres, as assinaturas digitais e os canais escondidos (covert channels).

• C. Certo
• E. Errado

A respeito de projeto e otimização de circuitos integrados, julgue os seguintes itens.

A cobertura de uma função lógica em soma de produtos é denominada prima se nenhum dos seus produtos puder ser expandido pela eliminação de uma das variáveis que o compõem.

• C. Certo
• E. Errado
