Questões de Engenharia Eletrônica do ano 2007

Analise as seguintes proposições sobre motores:

I. No motor monofásico de fase dividida, o interruptor centrífugo é sempre ligado em paralelo com o enrolamento auxiliar. Assim, quando o rotor atinge 75% da velocidade nominal, o interruptor fecha e curto-circuita o enrolamento auxiliar.

II. O motor de campo distorcido possui anéis de cobre curto-circuitando parte do estator para provocar o movimento inicial do rotor.

III. O motor monofásico com capacitor permanente possui apenas um enrolamento, estando o capacitor de partida ligado em paralelo com ele e com a rede.

 É correto o que se afirma APENAS em

• A. I.
• B. I e II.
• C. II.
• D. II e III.
• E. III.

Em um microcontrolador da família 8051 há um pino de dupla função designado por   . As duas funções são, respectivamente,

• A. bit 2 do port 3 (bidirecional) e habilitação de escrita para memória de dados externa (entrada).
• B. bit 3 do port 2 (entrada) e habilitação de leitura para memória de dados externa (saída).
• C. bit 2 do port 3 (saída) e interrupção externa 0 (saída)
• D. bit 3 do port 2 (bidirecional) e interrupção de leitura 0 (saída).
• E. bit 2 do port 3 (bidirecional) e interrupção externa 0 (entrada).

Considere o circuito abaixo.

Este circuito é um controlador do tipo

• A. proporcional-derivativo.
• B. proporcional-integral.
• C. proporcional-integral-derivativo.
• D. proporcional.
• E. integral.

O circuito integrado 74LS193 é um contador binário crescente/decrescente de quatro bits. Ele possui dois pinos que fornecem níveis baixos apenas nas passagens dos estados (1111) para (0000) na contagem crescente e dos estados (0000) para (1111) na contagem descrescente.

Esses pinos são denominados, respectivamente,

• A. carry e load.
• B. carry e clear.
• C. carry e borrow.
• D. clear e borrow.
• E. load e borrow.

Dois resistores em série, R1 = 47 kΩ e R2 = 82 kΩ são alimentados por uma bateria de 25 V. Os valores aproximados da tensão em R1 e da potência dissipada por R2 são, respectivamente,

• A. 6 V e 3 mW
• B. 6 V e 12 mW
• C. 12 V e 9 mW
• D. 9 V e 3 mW
• E. 9 V e 9 mW

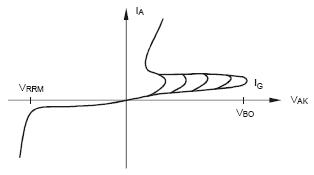

Considere a curva característica representada abaixo.

 Esta curva refere-se ao dispositivo

• A. DIAC
• B. SCR
• C. PTC
• D. SBS
• E. PUT

No microcontrolador da família 8051, a instrução que realiza um desvio se o acumulador for diferente do dado imediato está representada na forma mnemônica em

• A. DJNZ direto, desvio.
• B. LCALL endereço (addr16).
• C. ADDC A, #dado.
• D. ANL A, #dado.
• E. CJNE A, #dado, desvio.

Para implementar uma porta OU de duas entradas, usando apenas portas NE de duas entradas, são necessárias e suficientes

• A. 2 portas.
• B. 3 portas.
• C. 4 portas.
• D. 5 portas.
• E. 6 portas.

O sistema de modulação que executa fundamentalmente as funções de amostragem, quantização e codificação é denominado

• A. FSK.
• B. PSK.
• C. FDM.
• D. TDM.
• E. PCM.

Considere as seguintes informações: É um tipo de fibra óptica cujo núcleo é muito fino, da ordem de alguns micrometros, de modo que através dele os raios de luz se deslocam em um único caminho, ou seja, em apenas um modo. Essa técnica anula a dispersão modal e obtém-se uma largura de faixa superior de menor atenuação. Por outro lado, as dimensões reduzidas dificultam o interfaceamento com as fontes emissoras que, por isso, precisam ser de alta qualidade, elevando o custo desse sistema. Esse tipo de fibra é utilizado basicamente em comunicações de média e longa distâncias e em enlaces intercontinentais em que há uma elevada transmissão de dados.

Trata-se de uma fibra óptica do tipo

• A. Rayleigh.
• B. reflexão.
• C. duplo modo.
• D. multimodo.
• E. monomodo.
