Questões de Engenharia Eletrônica do ano 2007

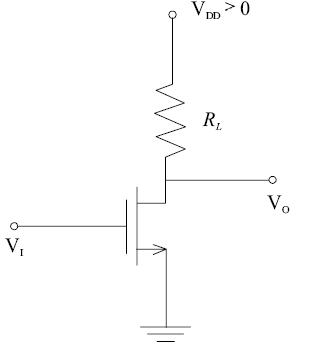

No circuito ao lado, o transistor de efeito de campo MOSFET do tipo enriquecimento é utilizado como chave, permitindo ou não a passagem de corrente pela carga, que, no caso, é um resistor com resistência igual a R_L. O transistor possui tensão de limiar (threshold) de valor V_t e V_I é a tensão de controle do circuito. Acerca das características de operação desse circuito, julgue os itens subseqüentes.

Quando V_O > V_I - V_t e V_I > V_t o transistor estará no modo saturação, não sendo adequado à operação como chave.

• C. Certo
• E. Errado

No circuito ao lado, o transistor de efeito de campo MOSFET do tipo enriquecimento é utilizado como chave, permitindo ou não a passagem de corrente pela carga, que, no caso, é um resistor com resistência igual a R_L. O transistor possui tensão de limiar (threshold) de valor V_t e V_I é a tensão de controle do circuito. Acerca das características de operação desse circuito, julgue os itens subseqüentes.

Em operação normal, a corrente de porta do transistor é da ordem de algumas dezenas de miliamperes.

• C. Certo
• E. Errado

No circuito ao lado, o transistor de efeito de campo MOSFET do tipo enriquecimento é utilizado como chave, permitindo ou não a passagem de corrente pela carga, que, no caso, é um resistor com resistência igual a R_L. O transistor possui tensão de limiar (threshold) de valor V_t e V_I é a tensão de controle do circuito. Acerca das características de operação desse circuito, julgue os itens subseqüentes.

Para V_I >> V_O + V_t, a carga será percorrida por uma corrente de valor aproximadamente igual a  amperes.

• C. Certo
• E. Errado

O circuito ao lado é constituído por uma porta ou exclusivo, uma porta inversora e dois flip-flops tipo D (DFF), com entradas D_i e saídas A_i (I = 0, 1), e   corresponde ao sinal de relógio, aplicado em ambos os flip-flops. A respeito desse circuito, julgue os itens a seguir.

O circuito mostrado implementa um contador de 2 bits.

• C. Certo
• E. Errado

O circuito ao lado é constituído por uma porta ou exclusivo, uma porta inversora e dois flip-flops tipo D (DFF), com entradas D_i e saídas A_i (I = 0, 1), e   corresponde ao sinal de relógio, aplicado em ambos os flip-flops. A respeito desse circuito, julgue os itens a seguir.

Se, inicialmente, A₁ = 0 e A₀ = 1, então, após dois períodos de relógio, A₁ = 0 e A₀ = 0.

• C. Certo
• E. Errado

O circuito ao lado é constituído por uma porta ou exclusivo, uma porta inversora e dois flip-flops tipo D (DFF), com entradas D_i e saídas A_i (I = 0, 1), e   corresponde ao sinal de relógio, aplicado em ambos os flip-flops. A respeito desse circuito, julgue os itens a seguir.

Se A₀ = 1 e A₁ = 1, então D₀ = 0 e D₁ = 1.

• C. Certo
• E. Errado

O circuito ao lado é constituído por uma porta ou exclusivo, uma porta inversora e dois flip-flops tipo D (DFF), com entradas D_i e saídas A_i (I = 0, 1), e   corresponde ao sinal de relógio, aplicado em ambos os flip-flops. A respeito desse circuito, julgue os itens a seguir.

Para D₀ = 1, após um período do sinal de relógio, tem-se que A₀ = 1.

• C. Certo
• E. Errado

O circuito ao lado é constituído por uma porta ou exclusivo, uma porta inversora e dois flip-flops tipo D (DFF), com entradas D_i e saídas A_i (I = 0, 1), e   corresponde ao sinal de relógio, aplicado em ambos os flip-flops. A respeito desse circuito, julgue os itens a seguir.

O circuito apresentado caracteriza-se por ser apenas combinacional.

• C. Certo
• E. Errado

Em muitos dispositivos finais de controle, o acionamento é do tipo eletromecânico. Esses dispositivos são excitados eletricamente e apresentam características indutivas acentuadas. Acerca de acionamento de cargas indutivas, julgue os itens seguintes.

A resistência elétrica do enrolamento de uma bobina pode ser desconsiderada quando a bobina é excitada por uma tensão constante na condição de regime permanente.

• C. Certo
• E. Errado

Em muitos dispositivos finais de controle, o acionamento é do tipo eletromecânico. Esses dispositivos são excitados eletricamente e apresentam características indutivas acentuadas. Acerca de acionamento de cargas indutivas, julgue os itens seguintes.

Um indutor tende a não permitir uma variação instantânea da corrente que o atravessa.

• C. Certo
• E. Errado
