Questões de Engenharia Eletrônica do ano 2008

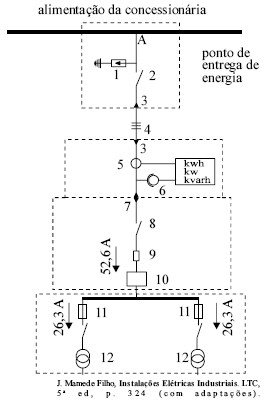

A figura acima mostra parte do diagrama unifilar de uma instalação elétrica conectada à rede da concessionária de energia elétrica. Na instalação como um todo, existem diversos equipamentos, mas na figura são mostrados apenas os equipamentos do lado de alta tensão. Com relação a essas informações, julgue os itens subseqüentes.

Os equipamentos 5 e 6, no diagrama, são necessários para a adaptação dos níveis de sinal visando à alimentação de medidores de energia ativa e reativa.

• C. Certo
• E. Errado

A figura acima mostra parte do diagrama unifilar de uma instalação elétrica conectada à rede da concessionária de energia elétrica. Na instalação como um todo, existem diversos equipamentos, mas na figura são mostrados apenas os equipamentos do lado de alta tensão. Com relação a essas informações, julgue os itens subseqüentes.

Cabos isolados são indicados no diagrama pelo número 4. Os cabos, neste caso, podem ser isolados com material à base de cloreto de polivinila (PVC).

• C. Certo
• E. Errado

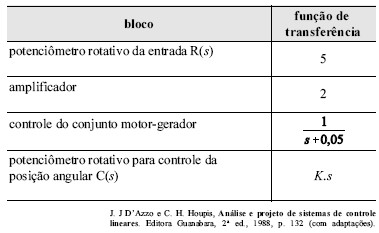

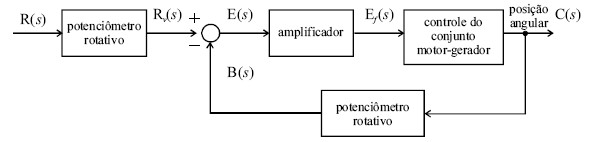

A figura acima mostra um sistema de controle de posição angular de uma peça, a qual faz parte de um kit didático para experimentos de laboratório de uma escola. Cada bloco no diagrama é representado pelas respectivas funções de transferência, conforme descrito na tabela seguir.

Considerando que na descrição acima K é uma constante e s é o operador da transformada de Laplace, julgue os itens que se seguem.

Para K>0, o ramo do potenciômetro para controle da posição angular C(s) forma uma malha de realimentação negativa no sistema.

• C. Certo
• E. Errado

A figura acima mostra um sistema de controle de posição angular de uma peça, a qual faz parte de um kit didático para experimentos de laboratório de uma escola. Cada bloco no diagrama é representado pelas respectivas funções de transferência, conforme descrito na tabela seguir.

Considerando que na descrição acima K é uma constante e s é o operador da transformada de Laplace, julgue os itens que se seguem.

A função de transferência que relaciona a posição angular C(s) e a entrada R(s) é dada por

• C. Certo
• E. Errado

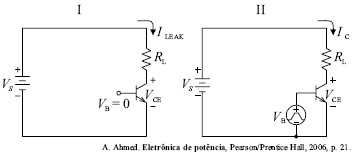

Considere os circuitos I e II mostrados a seguir.

Considerando que V_B no circuito II é uma tensão que não é nula durante todo intervalo de tempo, julgue os itens que se seguem.

Comparando as duas configurações, a dissipação de potência no transistor é maior no circuito I.

• C. Certo
• E. Errado

Considere os circuitos I e II mostrados a seguir.

Considerando que V_B no circuito II é uma tensão que não é nula durante todo intervalo de tempo, julgue os itens que se seguem.

No circuito II, o transistor encontra0se desligado, porque a tensão V_a somada com a V_s resulta em tensão nula.

• C. Certo
• E. Errado

Considere os circuitos I e II mostrados a seguir.

Considerando que V_B no circuito II é uma tensão que não é nula durante todo intervalo de tempo, julgue os itens que se seguem.

O transistor utilizado nos dois circuitos são do tipo transistor de efeito de campo de junção JFET (junction field effect transistor).

• C. Certo
• E. Errado

A respeito do sinal de clock, essencial para o funcionamento de computadores, julgue os itens a seguir.

Suponha dois processadores totalmente idênticos, mas com freqüências de clock diferentes mas adequadas ao processador. Nessa situação, o que estiver funcionando a uma taxa de clock mais elevada será o mais rápido.

• C. Certo
• E. Errado

A respeito do sinal de clock, essencial para o funcionamento de computadores, julgue os itens a seguir.

O sinal de clock em um computador tem como função principal permitir a medição do tempo de transmissão das informações que são trocadas entre a unidade central de processamento e a placa mãe.

• C. Certo
• E. Errado

A respeito do sinal de clock, essencial para o funcionamento de computadores, julgue os itens a seguir.

Uma memória RAM com latência "5" precisa de cinco ciclos completos de clockpara começar a transferir dados.

• C. Certo
• E. Errado
