Questões de Engenharia Eletrônica do ano 2008

A respeito de transmissão e de distribuição de energia elétrica, julgue os itens subseqüentes.

Nas subestações de sistemas de transmissão de energia elétrica, existem equipamentos elétricos com a função de seccionar e manobrar circuitos.

• C. Certo
• E. Errado

As perdas verificadas durante a operação de um motor de indução trifásico estão distribuídas da seguinte forma: 48% de perdas no estator; 32% no rotor; 13% de perdas magnéticas; e 7% de perdas mecânicas.

A respeito dessas informações, julgue os itens que se seguem.

As perdas no estator são maiores que no rotor porque no estator os enrolamentos das bobinas têm condutores com seção cerca de 10% da seção dos condutores do rotor.

• C. Certo
• E. Errado

As perdas verificadas durante a operação de um motor de indução trifásico estão distribuídas da seguinte forma: 48% de perdas no estator; 32% no rotor; 13% de perdas magnéticas; e 7% de perdas mecânicas.

A respeito dessas informações, julgue os itens que se seguem.

Causas que contribuem para as perdas mecânicas incluem por exemplo, ventilação.

• C. Certo
• E. Errado

Em um laboratório de ensino foi montado o circuito elétrico da figura acima com a finalidade de controlar a velocidade de um motor CC por meio do reostato de campo. A armadura do motor CC é alimentada por fonte CC independente, a qual apresenta potência adequada para atendimento do motor. Tendo como base essas informações, julgue os itens a seguir.

O motor poderá funcionar, independentemente da posição (fechada, ou aberta) da chave II no circuito.

• C. Certo
• E. Errado

Em um laboratório de ensino foi montado o circuito elétrico da figura acima com a finalidade de controlar a velocidade de um motor CC por meio do reostato de campo. A armadura do motor CC é alimentada por fonte CC independente, a qual apresenta potência adequada para atendimento do motor. Tendo como base essas informações, julgue os itens a seguir.

A chave I pode ser utilizada na posição fechada durante a partida do motor para evitar que correntes transitórias elevadas passem pelo amperímetro, podendo danificá-lo durante este curto período de tempo.

• C. Certo
• E. Errado

Em um laboratório de ensino foi montado o circuito elétrico da figura acima com a finalidade de controlar a velocidade de um motor CC por meio do reostato de campo. A armadura do motor CC é alimentada por fonte CC independente, a qual apresenta potência adequada para atendimento do motor. Tendo como base essas informações, julgue os itens a seguir.

Considere que o reostato de campo seja ajustado de modo que a tensão de campo diminua. Esse procedimento faz com que a velocidade do motor também diminua.

• C. Certo
• E. Errado

Em um laboratório de ensino foi montado o circuito elétrico da figura acima com a finalidade de controlar a velocidade de um motor CC por meio do reostato de campo. A armadura do motor CC é alimentada por fonte CC independente, a qual apresenta potência adequada para atendimento do motor. Tendo como base essas informações, julgue os itens a seguir.

Suponha que o motor acione uma carga mecânica em seu eixo que pode ter velocidade ajustada para valores para mais ou para menos, mesmo mantida a tensão de alimentação na armadura constante. Nessa situação, é correto afirmar que a corrente pelo amperímetro diminui, caso a velocidade do motor seja aumentada.

• C. Certo
• E. Errado

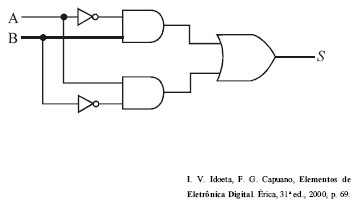

A respeito do circuito lógico acima, julgue o item a seguir.

A expressão booleana resultante para a saída S é S=A.B.

• C. Certo
• E. Errado

Julgue os itens que se seguem, a respeito de geradores síncronos.

Um gerador síncrono de pólos lisos, em geral, apresenta número de pólos muito superior ao de um gerador similar de pólos salientes.

• C. Certo
• E. Errado

Julgue os itens que se seguem, a respeito de geradores síncronos.

Em uma mesma usina funcionando em regime permanente, a freqüência elétrica de um gerador de pólos salientes e a de um gerador de pólos lisos, sincronizados, são iguais.

• C. Certo
• E. Errado
