Questões de Engenharia Eletrônica do ano 2008

Julgue os itens que se seguem, a respeito de geradores síncronos.

O motor síncrono é também conhecido como motor em gaiola, em razão da estrutura dos enrolamentos do seu rotor se assemelhar a uma gaiola de esquilo.

• C. Certo
• E. Errado

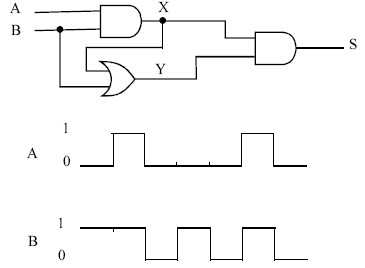

Tendo como base o circuito lógico mostrado na figura acima, e considerando os sinais aplicados às entradas A e B, julgue os itens que se seguem.

O sinal de saída S assume a forma equivalente ao de B.

• C. Certo
• E. Errado

Tendo como base o circuito lógico mostrado na figura acima, e considerando os sinais aplicados às entradas A e B, julgue os itens que se seguem.

No intervalo considerado, o sinal Y apresenta mais pulsos na posição 1 que o sinal X.

• C. Certo
• E. Errado

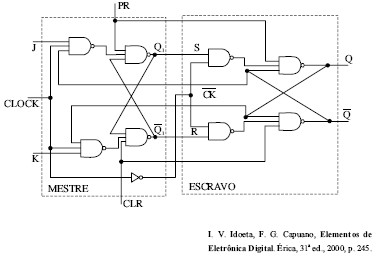

A figura acima mostra um Flip-Flop do tipo JK mestre-escravo com entrada preset (PR) e clear (CLR). Considerando essas informações, julgue os itens seguintes.

Suponha que o controle de preset (PR) assuma o valor zero. Então, para esta condição, a saída Q do circuito também assumirá o valor zero.

• C. Certo
• E. Errado

A figura acima mostra um Flip-Flop do tipo JK mestre-escravo com entrada preset (PR) e clear (CLR). Considerando essas informações, julgue os itens seguintes.

Os controles de PR e clear (CLR) estão simultaneamente ligados aos circuitos mestre e escravo.

• C. Certo
• E. Errado

A figura acima mostra um Flip-Flop do tipo JK mestre-escravo com entrada preset (PR) e clear (CLR). Considerando essas informações, julgue os itens seguintes.

Os controles PR e CLR dependem da entrada clockpara atuarem.

• C. Certo
• E. Errado

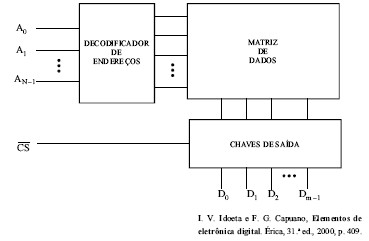

A figura acima, na forma de blocos, mostra o esquema básico de uma read only memory (ROM) genérica.

A partir dessas informações, julgue os itens que se seguem.

A matriz de dados é o local onde ocorre a gravação dos dados na ROM.

• C. Certo
• E. Errado

A figura acima, na forma de blocos, mostra o esquema básico de uma read only memory (ROM) genérica.

A partir dessas informações, julgue os itens que se seguem.

Existe um conjunto de chaves na saída, os denominados buffers, que são habilitados por meio do terminal  .

• C. Certo
• E. Errado

A figura acima, na forma de blocos, mostra o esquema básico de uma read only memory (ROM) genérica.

A partir dessas informações, julgue os itens que se seguem.

A matriz de dados é construída fisicamente somente com resistores e amplificadores operacionais.

• C. Certo
• E. Errado

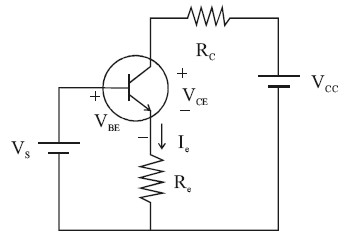

Com base no circuito apresentado na figura acima, julgue os itens subseqüentes.

O circuito pode ser polarizado de modo a funcionar como fonte de corrente.

• C. Certo
• E. Errado
