Questões de Engenharia Eletrônica do ano 2008

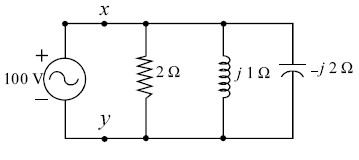

Considerando que o circuito mostrado na figura acima funciona em regime senoidal permanente e que a tensão da fonte corresponde a um valor eficaz e sabendo que operador complexo j é definido como  , julgue os itens que se seguem.

Se nesse circuito a freqüência da fonte é igual a 60 Hz, o valor da indutância do indutor é superior a 2,5 mH.

• C. Certo
• E. Errado

A respeito de circuitos elétricos lineares e parâmetros concentrados e invariantes no tempo, julgue os itens subseqüentes.

Pelo teorema de Thevenin, substitui-se um circuito linear, entre dois terminais, por uma fonte de corrente independente e uma impedância equivalente que é colocada em paralelo com esta fonte.

• C. Certo
• E. Errado

A respeito de circuitos elétricos lineares e parâmetros concentrados e invariantes no tempo, julgue os itens subseqüentes.

O método das tensões nodais aplicado na resolução de um circuito elétrico requer a definição de um nó de referência, ao qual todas as tensões devem ser referenciadas.

• C. Certo
• E. Errado

A respeito de circuitos elétricos lineares e parâmetros concentrados e invariantes no tempo, julgue os itens subseqüentes.

Para aplicar o método das malhas na resolução das equações de circuitos elétricos, além da definição de uma malha de referência, é necessário converter as fontes de corrente controlada, caso existam no circuito, em fontes de corrente independentes.

• C. Certo
• E. Errado

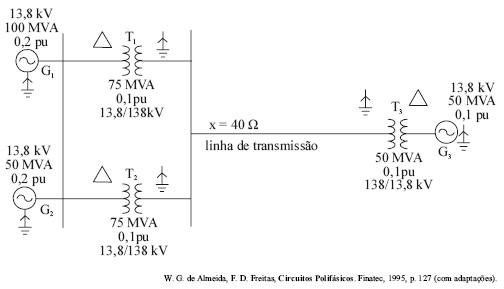

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

A reatância do gerador G1 já se encontra na base comum do sistema.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

Todos os geradores têm o centro da ligação em estrela (ponto comum da ligação em estrela) solidamente aterrado.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

A reatância da linha de transmissão convertida para pu na base do sistema é superior a 0,4 pu.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

Havendo uma falta trifásica no lado de alta tensão do transformador T1, o gerador G3 não contribuirá para a corrente de falta. Ou seja, a sua presença no circuito não afetará a intensidade da corrente de curto-circuito no lado de alta tensão do transformador T1.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

Considere faltas do tipo fase-terra do lado de alta tensão dos transformadores. Como os lados de baixa tensão dos transformadores estão ligados em triângulo, as correntes de curto-circuito não serão afetadas pelas impedâncias de seqüência zero dos geradores.

• C. Certo
• E. Errado

w

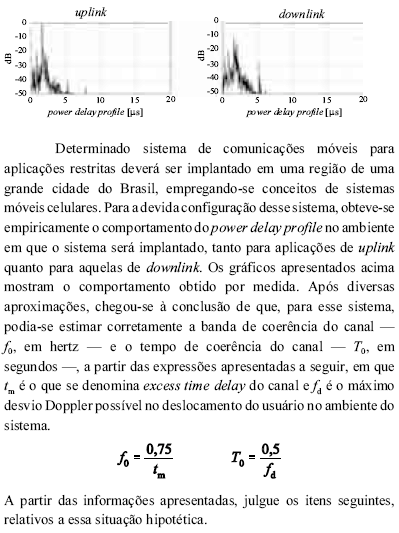

O gráfico de power delay profile para o uplink ilustrado acima pode ter sido obtido por meio de um sinal CW transmitido com freqüência adequadamente ajustada, a partir de um móvel com velocidade média também ajustada, para se provocar o máximo desvio Doppler desejado, e por meio da medida da correlação entre o sinal transmitido e o sinal recebido, utilizando-se um analisador de redes vetorial. Esse procedimento permite igualmente a estimação da banda de coerência do canal, conforme especificado.

• C. Certo
• E. Errado
