Lista completa de Questões de Engenharia Eletrônica do ano 2010 para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

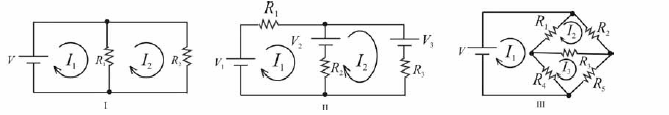

As figuras de I a III acima mostram circuitos elétricos, com a indicação de fontes de alimentação, de resistores e das correntes de malha. No que diz respeito a esses circuitos, julgue os itens seguintes.
As equações de malha para o circuito da figura III são apresentadas corretamente a seguir.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
As figuras de I a III acima mostram circuitos elétricos, com a indicação de fontes de alimentação, de resistores e das correntes de malha. No que diz respeito a esses circuitos, julgue os itens seguintes.
As duas correntes de malha do circuito na figura II podem ser obtidas corretamente a partir das equações abaixo.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

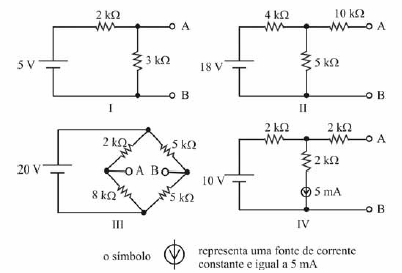

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Para o circuito na figura I, IN = 1 mA e RN = 1,2
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
O circuito equivalente de Norton pode ser obtido a partir do circuito equivalente de Thevenin utilizando-se técnicas de transformação que dependem da tensão e da resistência equivalentes de Thevenin.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Para se obter IN experimentalmente, com o uso de um amperímetro, a fonte deve ser mantida em funcionamento normal e a medida deve ser realizada ligando-se, entre os dois pontos de interesse, o amperímetro em série com um resistor de resistência não nula.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Em um circuito elétrico composto apenas por uma malha fechada constituída por uma conexão em série de uma fonte de tensão de valor E e dois resistores com resistências R1 e R2, IN vista dos terminas do resistor R2 depende apenas da resistência R1 e do valor E da fonte de tensão.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Para o circuito na figura I, Vth = 3 V e Rth = 1,2
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
No circuito da figura II, Vth = 10 V e
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Para o circuito da figura III, Vth = 6 V e Rth = 3,1
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
O circuito na figura IV apresenta Vth = 5 V e Rth = 10 .
