Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

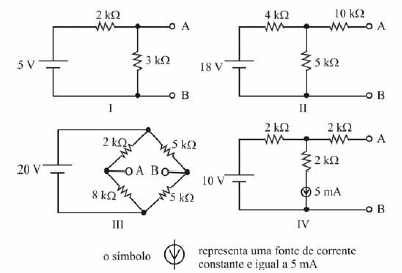

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Para um circuito que contém apenas fontes de tensão constante e resistores lineares, é possível determinar, experimentalmente, a tensão e a resistência de Thevenin entre dois pontos por meio do seguinte procedimento: mede-se a tensão entre os dois pontos, por exemplo, com um voltímetro de alta impedância de entrada; para medir a resistência equivalente de Thevenin, conecta-se uma resistência variável entre os pontos em que se deseja calcular o equivalente; ajusta-se o valor dessa resistência até se obter uma queda de tensão igual ao dobro da tensão de Thevenin medida inicialmente. O valor ajustado da resistência é, então, igual à resistência de Thevenin.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
No que se refere ao circuito elétrico acima, julgue os itens subsequentes.
A potência dissipada no resistor de 2 pode ser medida corretamente por meio do seguinte procedimento: conecta-se um amperímetro em paralelo ao resistor; anota-se o valor indicado; conecta-se um voltímetro em série com resistor; anota-se o valor indicado; divide-se o resultado obtido com o voltímetro pelo resultado da medida com o amperímetro.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
No que se refere ao circuito elétrico acima, julgue os itens subsequentes.
A potência consumida no resistor de 2 é igual a 8 W.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

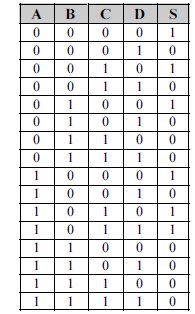

Julgue os itens que se seguem, com relação à tabela verdade acima, referente a um circuito combinacional com quatro entradas A, B, C e D e uma saída S.
É possível implementar circuitos lógicos que funcionem de acordo com a tabela verdade utilizando-se apenas portas lógicas NAND de duas entradas.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Julgue os itens que se seguem, com relação à tabela verdade acima, referente a um circuito combinacional com quatro entradas A, B, C e D e uma saída S.
A expressão lógica mínima, na forma soma de produtos, que corresponde à tabela verdade é S = A.B+C.D.
Engenharia Eletrônica - Eletrônica de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Julgue os itens que se seguem, com relação à tabela verdade acima, referente a um circuito combinacional com quatro entradas A, B, C e D e uma saída S.
A expressão lógica mínima, na forma produto de somas, que corresponde à tabela verdade é
Engenharia Eletrônica - Eletrônica Digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

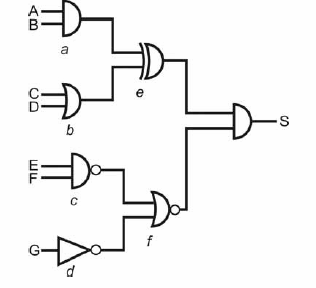

A figura acima mostra um circuito combinacional implementado com portas lógicas. Esse circuito possui sete entradas, indicadas pelas letras de A até G, e uma saída S. Com relação a esse circuito, julgue os itens subsequentes.
Se a entrada G tiver nível lógico 0, então a saída S terá sempre o nível lógico 0, quaisquer que sejam os valores lógicos das demais variáveis de entrada.
Engenharia Eletrônica - Eletrônica Digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
A figura acima mostra um circuito combinacional implementado com portas lógicas. Esse circuito possui sete entradas, indicadas pelas letras de A até G, e uma saída S. Com relação a esse circuito, julgue os itens subsequentes.
As portas lógicas indicadas por a, b e c são, respectivamente, portas E, OU e NÃO-E.
Engenharia Eletrônica - Eletrônica Digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
A figura acima mostra um circuito combinacional implementado com portas lógicas. Esse circuito possui sete entradas, indicadas pelas letras de A até G, e uma saída S. Com relação a esse circuito, julgue os itens subsequentes.
As portas lógicas indicadas por d, e e f são, respectivamente, portas INVERSORA, OU-EXCLUSIVO e NÃO-OU.
Engenharia Eletrônica - Eletrônica Digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
A figura acima mostra um circuito combinacional implementado com portas lógicas. Esse circuito possui sete entradas, indicadas pelas letras de A até G, e uma saída S. Com relação a esse circuito, julgue os itens subsequentes.
Se as entradas A, B, C, D, E, F e G assumirem, respectivamente, os níveis lógicos 1, 1, 0, 1, 1, 1 e 1, então a saída S assumirá o nível lógico 0.
