Questões de Engenharia Eletrônica do ano 2011

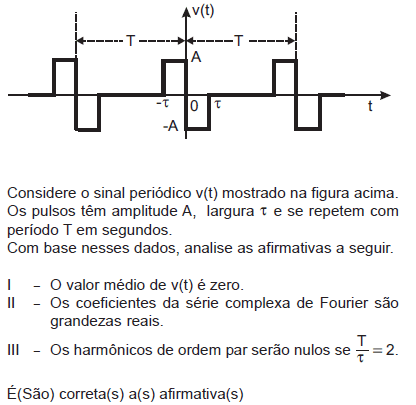

• A. I, apenas.
• B. I e II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

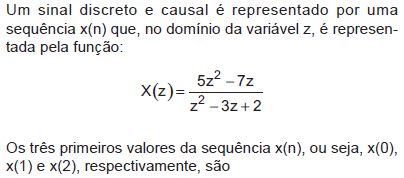

• A. 0, 5 e 8
• B. 0, 8 e 14
• C. 5, 7 e 14
• D. 5, 8 e 14
• E. 8, 14 e 26

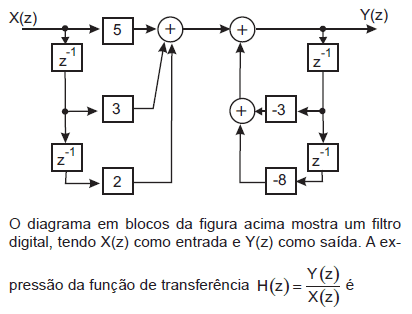

• A.
• B.
• C.
• D.
• E.

Um sinal de 3 MHz de banda será transmitido por meio de um cabo coaxial, cuja atenuação, nesta faixa de frequência, é de 4 dB/km. A potência do transmissor é de 10 W e o receptor tem sensibilidade de recepção de 100 W, ou seja, abaixo desta potência o receptor não detecta o sinal. Com base nesses dados, qual a distância máxima em linha reta, medida em km, em que o receptor deve ser instalado para que ocorra a recepção do sinal?

• A. 5,0
• B. 6,5
• C. 9,0
• D. 12,5
• E. 24,0

• A. 85
• B. 50
• C. 45
• D. 41
• E. 25

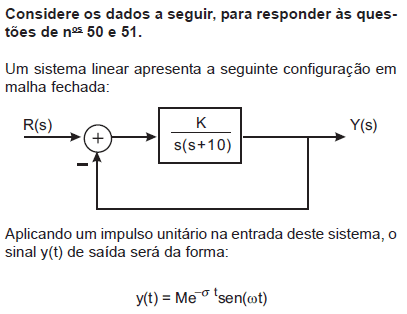

O valor da constante M na expressão da resposta y(t) em função do ganho K é:

• A. 1
• B.
• C.
• D. K
• E.

• A.
• B.
• C.
• D.
• E.

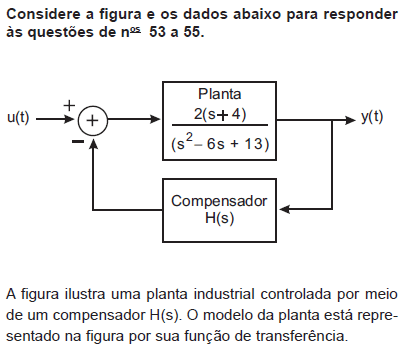

Se for utilizado um compensador estático, isto é, H(s) = K, com K > 0, então a planta

• A. não poderá ser estabilizada, tendo em vista que a função de transferência da planta apresenta um par de polos no semiplano s direito.
• B. não poderá ser estabilizada, pois mesmo variando-se o ganho K do compensador, ainda restarão polos de malha fechada no semiplano s direito.
• C. poderá ser estabilizada para qualquer valor de ganho K positivo.
• D. poderá ser estabilizada a partir de certo valor de ganho K positivo, tendo em vista que a função de transferência de malha aberta possui grau relativo 1 e apresenta um zero no semieixo real negativo do plano s.
• E. poderá ser estabilizada, tendo em vista que, a partir de certo valor de ganho K positivo, os polos de malha fechada seguirão duas assintotas no semiplano s esquerdo.

Para estabilizar a planta e fazer com que o lugar das raízes (root locus) passe em s = - 3, o compensador utilizado deverá ser:

• A.
• B.
• C.
• D.
• E.

• A. degrau em u(t), a saída y(t) irá rastrear com erro nulo a entrada u(t).
• B. degrau em u(t), a saída y(t) irá rastrear com erro constante a entrada em u(t).
• C. degrau em u(t), a saída y(t) não conseguirá rastrear a entrada em u(t).
• D. rampa em u(t), a saída y(t) irá rastrear com erro nulo a entrada em u(t).
• E. parábola em u(t), a saída y(t) irá rastrear com erro nulo a entrada em u(t).
