Questões de Engenharia Eletrônica do ano 2012

• A.

  a componente imaginária da corrente vale 2 A.

• B.

  a componente real da corrente é maior que a imaginária.

• C.

  o módulo da corrente vale 40 A.

• D.

  o fasor da corrente tem apenas componente imaginária.

• E.

  o fasor da corrente tem apenas componente real.

A corrente que atravessa um circuito RC série vale (2 + j2) A. A resistência vale 10 Ω e a reatância do capacitor (10 ∠ −90°) Ω. A tensão total sobre o circuito vale:

• A.

  (40 ∠ 90°) V

• B.

  (40 ∠ 0°) V

• C.

  40 ∠ −90°) V

• D.

  (20 ∠ 0°) V

• E.

  (20 ∠ −45°) V

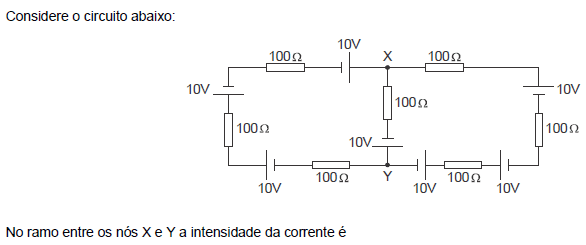

• A.

  80 mA no sentido de X para Y.

• B.

  40 mA no sentido de X para Y.

• C.

  20 mA no sentido de Y para X.

• D.

  60 mA no sentido de Y para X.

• E.

  nula.

• A.

  maior que 1,2 Ù.

• B.

  menor que 0,3 Ù.

• C.

  entre 0,5 e 0,6 Ù.

• D.

  entre 0,8 e 1,4 Ù.

• E.

  entre 0,2 e 0,5 Ù.

Uma onda eletromagnética se propaga pelo espaço livre com comprimento de onda de 5000 μm. Nesse caso, a sua frequência vale:

• A.

  150 GHz

• B.

  60 GHz

• C.

  30 GHz

• D.

  150 MHz

• E.

  60 MHz

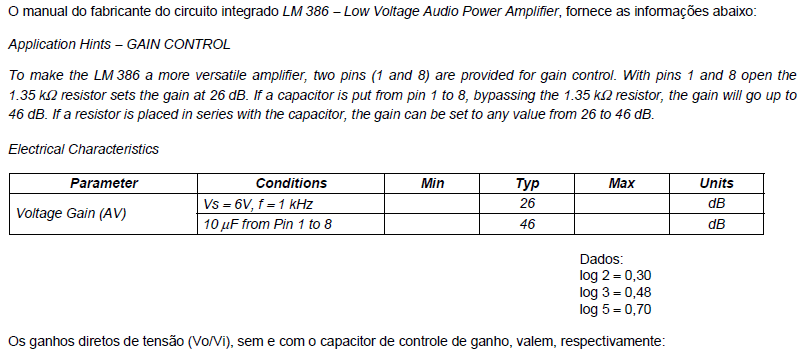

• A.

  10 e 400

• B.

  10 e 100

• C.

  20 e 200

• D.

  20 e 100

• E.

  20 e 400

Sobre a arquitetura do microcontrolador da família 8051, analise as afirmações abaixo:

I. TCON é o registro que controla a entrada e a saída de comunicação serial.

II. O banco de registros R0 a R7 encontra-se nos endereços 00H a 07H da memória RAM, mas pode ser deslocado para outras três regiões predefinidas da mesma.

III. TH0 e TL0 formam um registro de 16 bits para operar como contador ou temporizador em função da programação do registro TMOD.

É correto o que consta APENAS em

• A.

  I.

• B.

  II.

• C.

  I e II.

• D.

  I e III.

• E.

  II e III.

É possível implementar uma porta NOR de duas entradas usando necessariamente e apenas

• A.

  duas portas XOR de duas entradas.

• B.

  três portas AND de duas entradas e uma porta NAND de três entradas.

• C.

  quatro portas NAND de duas entradas.

• D.

  três portas OR de duas entradas e uma porta AND de três entradas.

• E.

  duas portas NOT e uma porta OR de duas entradas.

Deseja-se acionar um LED a partir de uma tensão de 24 VDC no seu ponto de operação dado por 20 mA × 1,8 V. O valor comercial mais adequado do resistor limitador de corrente a ser conectado em série com o LED é:

• A.

  1 kÙ

• B.

  10 kÙ

• C.

  100 kÙ

• D.

  1 MÙ

• E.

  10 MÙ

São circuitos integrados lineares comerciais que funcionam como reguladores de tensão:

• A.

  KA566 e LM723

• B.

  LM7815 e LM723

• C.

  LM7912 e NE555

• D.

  LM340 e DM4066

• E.

  NE555 e LM741
