Questões de Engenharia Eletrônica do ano 2012

Em um controlador lógico programável, um recurso utilizado nas entradas e saídas para eliminar ruídos elétricos e aumentar a segurança do sistema é

• A.

  aterramento da carcaça.

• B.

  blindagem dos circuitos internos.

• C.

  conexão de choque de RF.

• D.

  isolamento óptico.

• E.

  conexão de dois diodos em anti-paralelo.

Para a distribuição dos sistemas de CFTV pode-se utilizar cabo RG59, que é do tipo

• A.

  óptico.

• B.

  par trançado.

• C.

  paralelo.

• D.

  tripolar.

• E.

  coaxial.

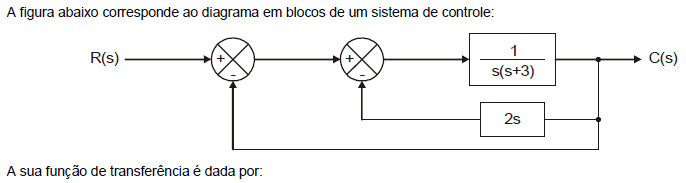

• A.



• B.



• C.



• D.



• E.

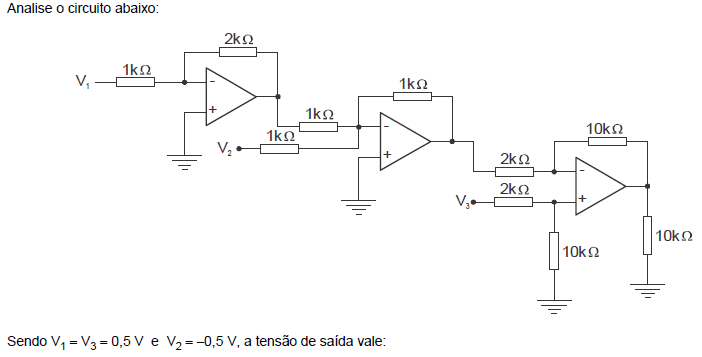

• A.

  +5 V

• B.

  +2,5 V

• C.

  0 V

• D.

  −2,5 V

• E.

  −5 V

Um cabo coaxial com indutância efetiva de 0,2 μH/m e capacitância efetiva de 80 pF/m tem impedância característica de, aproximadamente:

• A.

  10 Ω

• B.

  20 Ω

• C.

  40 Ω

• D.

  50 Ω

• E.

  80 Ω

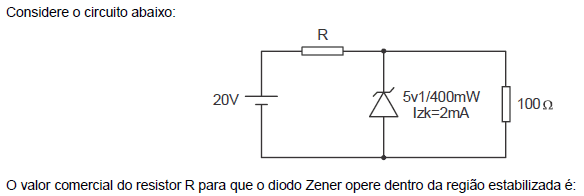

• A.

  1,8 kÙ

• B.

  560 Ù

• C.

  22 Ù

• D.

  22 kÙ

• E.

  180 Ù

O manual do fabricante do circuito integrado TTL 74LS373, que é um latch de 8 bits, indica por meio da tabela de funções, que, quando a entrada output control encontra-se em nível H, as saídas Q0 a Q7 dos flip-flops encontram-se no estado Z, isto é, em

• A.

  tri-state.

• B.

  open-colector.

• C.

  baixa impedância.

• D.

  nível alto.

• E.

  nível baixo.

Uma indutância de 10 mH operando com um sinal senoidal de frequência 2 MHz tem reatância de, aproximadamente:

• A.

  24 kÙ

• B.

  56 kÙ

• C.

  82 kÙ

• D.

  126 kÙ

• E.

  294 kÙ

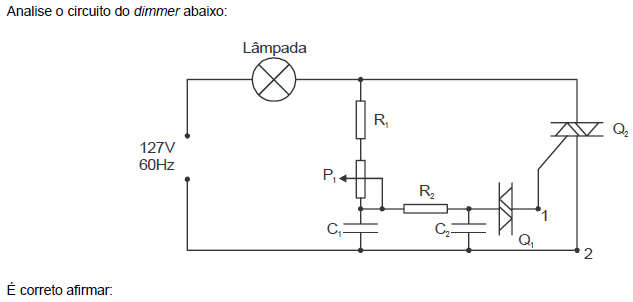

• A.

  O TRIAC só conduz nos semiciclos positivos de tensão da rede.

• B.

  O DIAC serve para que a corrente alternada que atravessa o TRIAC não retorne para o circuito RC de disparo, pois ele é unidirecional.

• C.

  O DIAC dispara quando C₂ atinge a sua tensão de breakover.

• D.

  O catodo do TRIAC, identificado pelo número 1, deve permanecer com um nível mínimo de tensão durante a sua condução.

• E.

  O terminal gate do TRIAC está identificado pelo número 2.

Um motor de indução trifásico de 6 terminais de ligação tem as bobinas conectadas aos terminais (1;4), (2;5) e (3;6). A tensão de operação de fase é 220 V. Se os terminais 4, 5 e 6 estiverem conectados entre si e os terminais 1, 2 e 3 ligados, respectivamente, às fases R, S e T, é correto afirmar que o motor está configurado em

• A.

  estrela e sua tensão de linha é 380 V.

• B.

  estrela e sua tensão de linha é 220 V.

• C.

  estrela e sua tensão de linha é 127 V.

• D.

  triângulo e sua tensão de linha é 380 V.

• E.

  triângulo e sua tensão de linha é 127 V.
