Questões de Engenharia Eletrônica do ano 2012

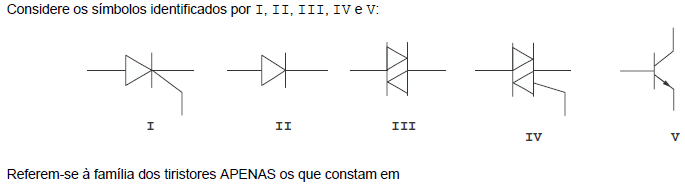

• A.

  I, II e V.

• B.

  I, III e IV.

• C.

  II e III.

• D.

  III e V.

• E.

  IV e V.

No que se refere aos transdutores, é correto afirmar:

• A.

  O termopar, mais conhecido como sensor de umidade, possui grande linearidade e elevada sensibilidade às pequenas variações da umidade relativa do ar.

• B.

  O termistor é um sensor que produz em seus terminais uma tensão proporcional à temperatura.

• C.

  O LDR possui uma superfície fotossensível de platina pura, sendo, por isso, conhecido como PT100.

• D.

  Tacogerador, encoder e strain gage podem ser enquadrados na categoria dos sensores fotoelétricos.

• E.

  O sensor reed-switch é um microinterruptor acionado por campo magnético.

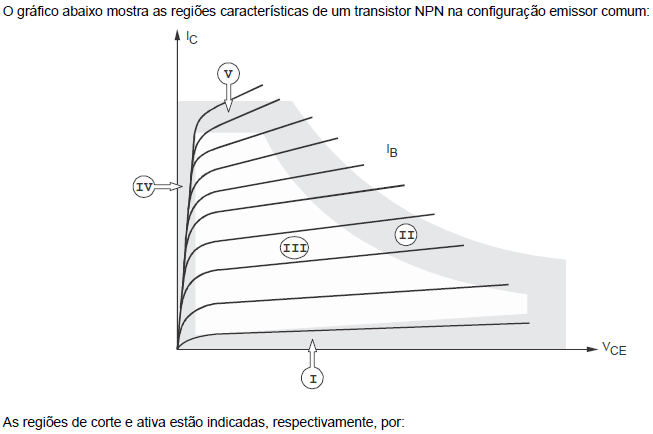

• A.

  II e V.

• B.

  I e IV.

• C.

  II e IV.

• D.

  I e III.

• E.

  IV e III.

Deseja-se obter o circuito digital de um gerador de paridade par para 4 bits usando apenas OU-EXCLUSIVO. Nesse caso, são necessárias e suficientes

• A.

  três portas.

• B.

  quatro portas.

• C.

  duas portas.

• D.

  oito portas.

• E.

  seis portas.

Sobre os modos de disparo de circuitos que utilizam SCR, é comum a conexão de um circuito RC série entre anodo e catodo para evitar disparos indesejados provocados

• A.

  por tensão VGK.

• B.

  pela ação da corrente positiva de porta.

• C.

  por temperatura.

• D.

  pela taxa de crescimento da tensão direta.

• E.

  por energia radiante.

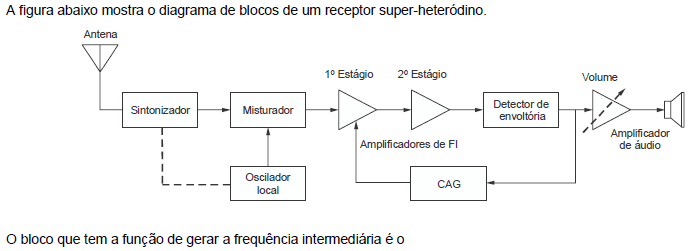

• A.

  amplificador de FI.

• B.

  sintonizador.

• C.

  misturador.

• D.

  detector de envoltória.

• E.

  CAG.

Acerca da manutenção com a linha desenergizada, é INCORRETO afirmar:

• A.

  Impedimento de reenergização é o estabelecimento de condições que impedem, de modo reconhecidamente garantido, a reenergização do circuito ou equipamento desenergizado, assegurando ao trabalhador o controle do seccionamento. Na prática, trata-se da aplicação de travamentos mecânicos, por meio de fechaduras, cadeados e dispositivos auxiliares de travamento ou com sistemas informatizados equivalentes.

• B.

  Seccionamento é o ato de promover a descontinuidade elétrica total, com a remoção dos fios dos pontos de fornecimento de energia através de ferramental apropriado e segundo procedimentos específicos.

• C.

  Constatação da ausência de tensão é a verificação da efetiva ausência de tensão nos condutores do circuito elétrico. Deve ser feita com detectores testados antes e após a verificação da ausência de tensão, sendo realizada por contato ou por aproximação e de acordo com procedimentos específicos.

• D.

  Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos é um procedimento adotado quando, constatada a inexistência de tensão, um condutor do conjunto de aterramento temporário é ligado a uma haste conectada à terra. Na sequência, são conectadas as garras de aterramento aos condutores fase, previamente desligados.

• E.

  Zona controlada é a área em torno da parte condutora energizada, segregada, acessível, de dimensões estabelecidas de acordo com nível de tensão, cuja aproximação só é permitida a profissionais autorizados, como disposto no anexo II da Norma Regulamentadora nº10.

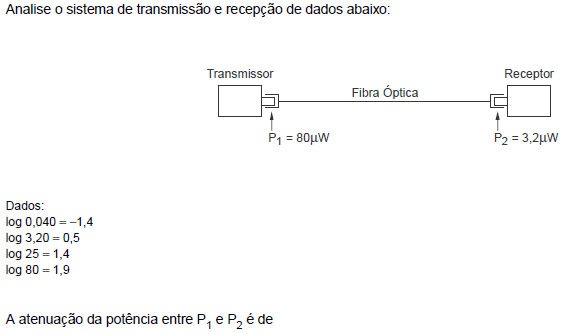

• A.

  −14 dB.

• B.

  −18 dB.

• C.

  −16 dB.

• D.

  −12 dB.

• E.

  −20 dB.

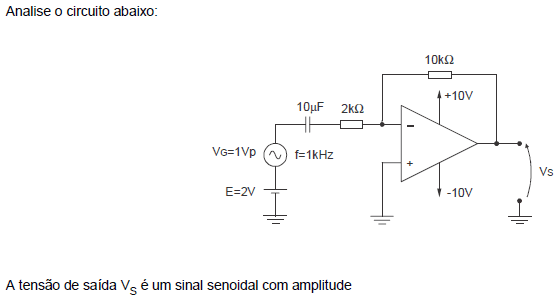

• A.

  de 5 Vp.

• B.

  limitada em +10 Vp e −10 Vp.

• C.

  de 15 Vp.

• D.

  de 3 Vp.

• E.

  limitada em −10 Vp, apenas.

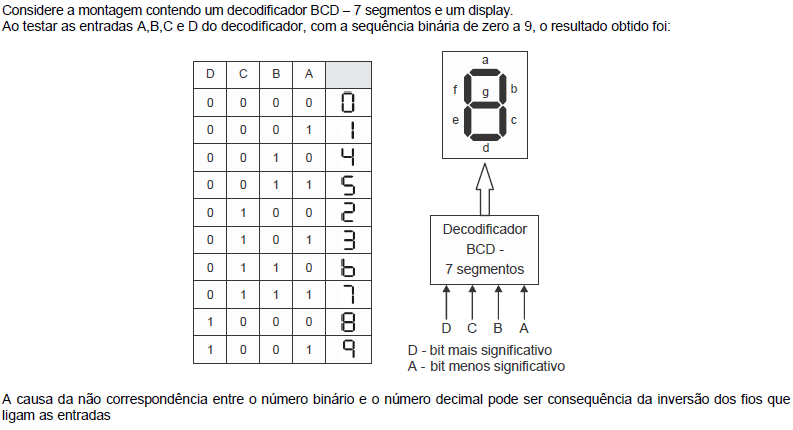

• A.

  B e C.

• B.

  C e D.

• C.

  B e D.

• D.

  A e D.

• E.

  A e B.
