Questões de Engenharia Eletrônica do ano 2014

Lista completa de Questões de Engenharia Eletrônica do ano 2014 para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

Julgue os itens a seguir, relativos a materiais magnéticos e a fenômenos envolvidos em processos e magnetização. Em um material não magnético, a permeabilidade magnética é muito maior que 1.

  • C. Certo
  • E. Errado

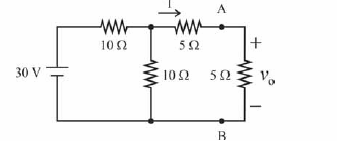

Considerando o circuito apresentado na figura acima, julgue os itens seguintes.

O circuito equivalente de Norton da parte do circuito à esquerda dos pontos A e B é composto por uma fonte de corrente de 15 A em série com uma resistência de 10.

  • C. Certo
  • E. Errado

Considerando o circuito apresentado na figura acima, julgue os itens seguintes.

O circuito equivalente de Thévenin da parte do circuito à esquerda dos pontos A e B é formado por uma fonte de tensão de 15 V em série com uma resistência de 10

  • C. Certo
  • E. Errado

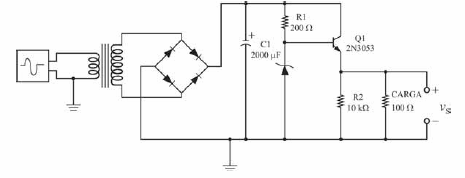

A figura acima ilustra um circuito de fonte de alimentação em que a tensão no secundário do transformador é de 220 V rms; a relação de espiras entre o primário e o secundário é de 10 para 1; e o diodo Zener é de 13 V. Com base nessas informações, julgue os itens subsequentes.

A tensão máxima no capacitor é superior a 20 V.

  • C. Certo
  • E. Errado

A figura acima ilustra um circuito de fonte de alimentação em que a tensão no secundário do transformador é de 220 V rms; a relação de espiras entre o primário e o secundário é de 10 para 1; e o diodo Zener é de 13 V. Com base nessas informações, julgue os itens subsequentes.

A tensão de saída vs é maior que 10 V.

  • C. Certo
  • E. Errado

Com relação aos transistores bipolares e suas aplicações, julgue os itens subsequentes. Um amplificador transistorizado na configuração coletor comum possui baixa impedância de entrada e alto ganho.

  • C. Certo
  • E. Errado

Com relação aos transistores bipolares e suas aplicações, julgue os itens subsequentes. Ao se incluir a realimentação negativa série de tensão em um amplificador configurado como emissor comum, a impedância de entrada diminui, ao passo que a impedância de saída, o ganho e a estabilidade aumentam.

  • C. Certo
  • E. Errado

Com relação aos transistores bipolares e suas aplicações, julgue os itens subsequentes. Em um transistor bipolar NPN que esteja operando no modo ativo, o potencial na base deve ser menor que no emissor, e o potencial no coletor deve ser menor que na base.

  • C. Certo
  • E. Errado

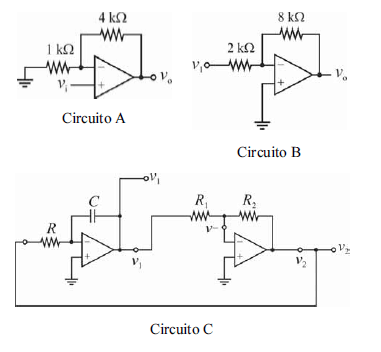

Considerando que, os circuitos apresentados nas figuras acima, os amplificadores operacionais sejam ideais, alimentados por fontes simétricas de ±12 V e nunca operem em saturação, julgue os itens subsequentes, relativos a esses circuitos e às características dos amplificadores operacionais.

No circuito C, a tensão v1 é uma onda quadrada com amplitude igual a 12 V.

  • C. Certo
  • E. Errado

Considerando que, os circuitos apresentados nas figuras acima, os amplificadores operacionais sejam ideais, alimentados por fontes simétricas de ±12 V e nunca operem em saturação, julgue os itens subsequentes, relativos a esses circuitos e às características dos amplificadores operacionais.

As correntes de polarização de entrada de amplificadores operacionais com entrada implementada com FET são muito maiores que as de amplificadores operacionais com entrada implementada com transistores bipolares.

  • C. Certo
  • E. Errado
