Questões sobre Eletrônica Digital

A operação (C7)₁₆ + (53)₁₀ resulta em:

• A.

  (D9)₁₆

• B.

  (F3)₁₆

• C.

  (10110110)₂

• D.

  (11011101)₂

• E.

  (11111100)₂

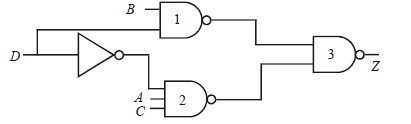

Acerca do circuito lógico representado pelo diagrama acima, julgue os próximos itens.

O circuito acima está sujeito ao fenômeno do risco estático (static hazard), ou seja, se a saída Z estiver em 1 (valor lógico verdadeiro), ela poderá passar temporariamente pelo valor 0 (valor lógico falso) após uma mudança nas entradas, mesmo que a expressão lógica indique Z = 1 para os novos valores de entrada.

• C. Certo
• E. Errado

Apresenta APENAS encapsulamentos de montagem em superfície SMD (Surface Mount Device):

• A.

  PGA, PLCC e TO-92.

• B.

  DIP, SIP e SOIC.

• C.

  SOIC, TO-92 e PLCC.

• D.

  TSOP, DIP e PGA.

• E.

  PLCC, SOIC e TSOP.

Em relação aos Controladores Lógicos Programáveis (CLP), analise as afirmativas abaixo. I – O Módulo de Entrada/Saída oferece as conexões com os equipamentos ou os processos industriais a serem controlados. II – O Processador contém os programas de lógica, sequenciamento e operações de Entrada/Saída. III – O CLP é capaz de realizar operações aritméticas (adição, subtração, multiplicação e divisão). Selecione a alternativa que responde corretamente à questão.

• A. Somente a afirmativa I está correta.
• B. Somente a afirmativa II está correta.
• C. Somente a afirmativa III está correta.
• D. Somente as afirmativas I e III estão corretas.
• E. As afirmativas I, II e III estão corretas.

No microcontrolador é possível desviar o processamento de um programa para um endereço predeterminado da memória de programa, a partir de um sinal externo aplicado a um pino específico. Esse procedimento é denominado

• A.

  pedido de interrupção.

• B.

  chamada de subrotina.

• C.

  swap.

• D.

  external address.

• E.

  watch-dog.

Os microcontroladores surgiram como arquiteturas microprocessadas dedicadas a aplicações embarcadas e autônomas. Com esse objetivo, eram originalmente mais simples e menos poderosos que os microprocessadores de uso geral. A respeito das características típicas de arquiteturas de microcontroladores, julgue os itens que se seguem.

A arquitetura RISC (reduced instruction set computer) caracteriza-se por um conjunto de instruções relativamente mais simples que o conjunto disponível nos microprocessadores de uso geral. Em relação aos microcontroladores, de acordo com essa arquitetura, é mais vantajoso ter um hardware de controle mais simples, mesmo que isso implique operações elementares menos poderosas.

• C. Certo
• E. Errado

O número binário (1011111)₂ é representado no código BCD (Bynary Coded Decimal) como:

• A.

  (01111101)BCD

• B.

  (00110111)BCD

• C.

  (10010101)BCD

• D.

  (10110111)BCD

• E.

  (11011101)BCD

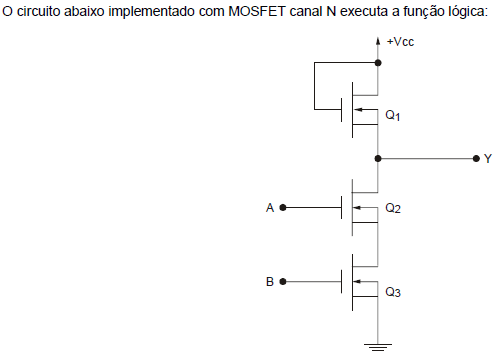

• A.

  NAND.

• B.

  NOR.

• C.

  AND.

• D.

  XOR.

• E.

  NOT.

Julgue os itens a seguir, relativos a fundamentos de redes de telecomunicações.

As redes PLC (power line communications) utilizam como principal meio de transmissão as linhas de baixa e média tensão de energia elétrica, permitindo transmissões de sinais de banda larga com largura de até 20 MHz.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a fundamentos de redes de telecomunicações.

O termo banda larga, usado na comunicação de dados, refere-se a uma comunicação de dados de alta velocidade, normalmente realizada com taxa de transmissão acima de 2 Mbps.

• C. Certo
• E. Errado
